Parametry analizy sejsmicznej konstrukcji zależą od normy sejsmicznej, która będzie stosowana podczas obliczeń konstrukcji poddanej wpływom obciążeń sejsmicznych.
Wybierz kanadyjską normę sejsmiczną NBC 2020 w oknie dialogowym Definicja nowego przypadku lub kliknij pozycję Parametry w oknie dialogowym Typ analizy.
- Kliknij opcje Narzędzia
Preferencje zadania Normy projektowe.
- W sekcji Obciążenia wybierz kanadyjską normę NBC 2020 z menu Obciążenia sejsmiczne.
- Kliknij opcje Analiza Typy analizy.
Zostanie otwarte okno dialogowe Typy analizy.
- Kliknij przycisk Nowy. Zostanie otwarte okno dialogowe Definicja nowego przypadku.
- Wybierz opcję Sejsmiczne, wybierz kanadyjską normę NBC 2020 i kliknij przycisk OK.

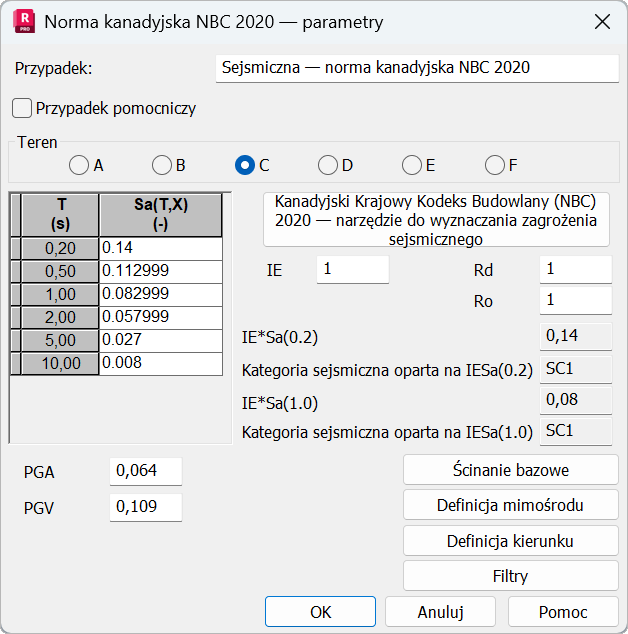

Po kliknięciu przycisku zostanie otwarte okno dialogowe Parametry.
Parametry normowe
- Klasyfikacje gruntu dla terenu (A, B, C, D, E, F) są zgodne z tabelami 4.1.8.4.-A i 4.1.8.4.-B.
- Spektrum
Należy określić wartości spektrum Sa(0,2), Sa(0,5), Sa(1,0), Sa(2,0), Sa(5,0), Sa(10,0) zgodnie z art. 4.1.8.1 dla lokalizacji terenu.
Dostęp do oficjalnej witryny NBCC: 2020 National Building Code of Canada Seismic Hazard Toolmożna uzyskać, klikając przycisk. Na tej stronie można uzyskać wartości wymagane do zdefiniowania spektrum i wartości współczynników na podstawie danych bazowych, takich jak położenie i klasa gruntu terenu. Aby przenieść wartości z tabeli definicji spektrum na stronie internetowej do tabeli definicji w programie Robot Structural Analysis, można użyć operacji skopiowania i wklejenia.
Możesz uzyskiwać dostęp do wartości spektrum i kopiować je zgodnie z artykułem 4.1.8.1 — Sa(0,2), Sa(0,5), Sa(1,0), Sa(2,0), Sa(5,0), Sa(10,0) lub wartości dodatkowe Sa(0,1), Sa(0,3). Wartości spektrum dla określonego okresu S(Ta) uzyskuje się przez interpolację liniową między tymi wartościami.
- Współczynniki:
- Współczynnik IE (współczynnik ważności trzęsienia ziemi) jest zgodny z tabelą 4.1.8.5._A
- Parametry Rd (współczynnik modyfikacji siły związanej z plastycznością) oraz Ro (współczynnik modyfikacji siły związanej z nadwytrzymałością) są zgodne z tabelą 4.1.8.9.
- Współczynniki obliczone w celach informacyjnych
- Współczynnik PGA — szczytowe przyspieszenie drgań gruntu zgodnie z definicją w punkcie 4.1.8.4.(1).
- Współczynnik PGV — szczytowa prędkość drgań gruntu zgodnie z definicją w punkcie 4.1.8.4. (4).
- Wartość IE*Sa(0,2) i odpowiadająca jej kategoria sejsmiczna dla budynków zgodnie z tabelą 4.1.8.5-B
- Wartość IE*Sa(1,0) i odpowiadająca jej kategoria sejsmiczna dla budynków zgodnie z tabelą 4.1.8.5-B
W tym oknie dialogowym można również uzyskać dostęp do definicji kierunku i filtrów.
Kliknij opcję Ścinanie bazowe, aby otworzyć okno dialogowe Ścinanie bazowe. W tym miejscu można wybrać sposób uwzględniania bazowej siły ścinającej: może być ona obliczana na podstawie zasad normy sejsmicznej 4.1.8.11(3d) lub definiowana wartości.
Wszystkie parametry wejściowe i rozkład bazowej siły ścinającej można sprawdzić w notkach obliczeniowych (wybierz opcje Analiza > Notki obliczeniowe > Uproszczona/Notka pełna)
