Obciążenia — metoda Internal Engine

Uwaga: Ta karta jest dostępna, jeśli do obliczania sił wewnętrznych wybrano metodę Internal Engine.

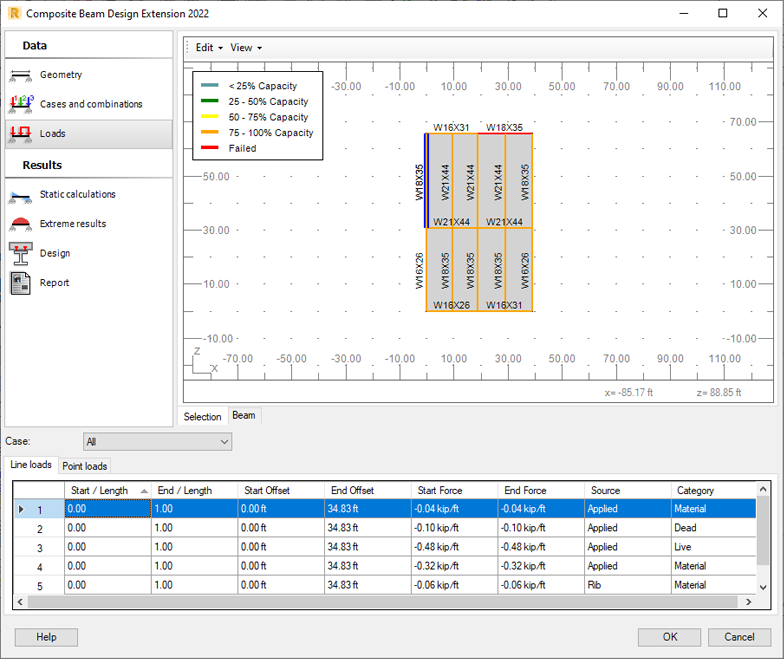

Karta Loads umożliwia przejrzenie definicji przypadków obciążeń z modelu programu Robot.

Z listy Case wybierz kategorię obciążenia.
W zależności od sposobu zdefiniowania przypadku obciążenia na karcie Line loads lub Point loads wyświetlane są przypadki obciążeń odpowiadające wybranej kategorii.

Wybierz opcję All, aby wyświetlić pełną listę obciążeń w modelu.
Po wybraniu karty Beam w przeglądarce graficznej można przejrzeć każdy przypadek i połączenie obciążeń.
Każdy przypadek obciążenia wybrany w tabeli jest wizualizowany w przeglądarce graficznej.

Dane na karcie Line load

Start/Length, End/Length
Położenie względne przyłożenia obciążenia.
Start Offset, End Offset.
Położenie przyłożenia obciążenia.
Start Force, End Force.
Określają wartości obciążeń w punktach początkowym i końcowym przyłożenia.
Źródło. Źródło obciążenia:
- Applied: pobrane bezpośrednio z programu Robot + ciężar własny
- Ponding: oparte na ustawieniach kompozytowych – obciążenie zbiornikowe
- Deck: oparte na ustawieniach kompozytowych – współczynnik powierzchni pomostu
- Construction dead: oparte na ustawieniach kompozytowych – obciążenie stałe
- Construction live: oparte na ustawieniach kompozytowych – obciążenie zmienne
- Reaction: obciążenia od prętów górnych (obciążenia pręta przenoszonego).
Category. Kategorie obciążeń wg normy:
- Construction dead
- Construction live
- Dead
- Eksploatacyjne
- Materiał
- dachy
- Snow

Dane na karcie Point load
