Projekt

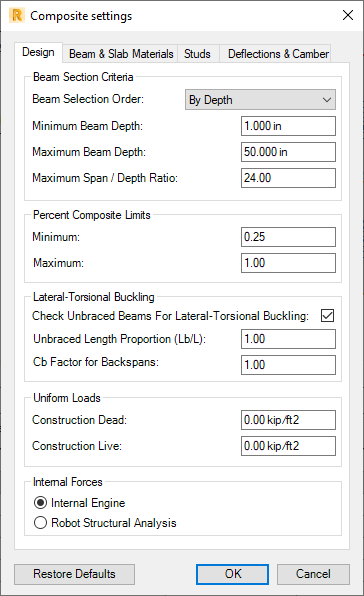

Design — ustawienia

• Beam Selection Order
  Steruje kolejnością belek, gdy są one projektowane automatycznie:

  • By Weight — oznacza, że do określenia optymalnego projektu używane jest połączenie ciężaru stali i sworzni.
  • By Depth — oznacza, że do określenia optymalnego projektu używana jest głębokość belki.
• Minimum Beam Depth

  Minimalna dopuszczalna głębokość belki.

• Maximum Beam Depth

  Maksymalna dopuszczalna głębokość belki.

• Maximum Span/Depth Ratio

  Maksymalny dopuszczalny stosunek rozpiętości belki do głębokości belki.

• Percent Composite Limits:
  • Minimum. Określa minimalny procent działania kompozytowego, który ma być dozwolony.
  • Maximum. Określa maksymalny procent działania kompozytowego, która ma być dopuszczona.
• Lateral-Torsional Buckling
  • Check Unbraced Beams for Lateral-Torsional Buckling

    Analizę wyboczenia skrętnego można wykonywać tylko dla belek niekompozytowych. W przypadku belek kompozytowych przyjmuje się, że belka jest w pełni zabezpieczona przed wyboczeniem skrętnym. Nośność belki z wyboczeniem skrętnym jest analizowana zgodnie z częścią F, punktem F2.2 normy ANSI/AISC 360-10.

    Określa, czy w ramach projektowania belki jest wykonywana weryfikacja wyboczenia skrętnego. Określ następujące parametry:

  • Unbraced Length Proportion (Lb/L)

    Stosunek maksymalnej długości niestężonej na długości belki do długości belki. Zobacz temat Założenia projektowe — stężenie.

  • Cb Factor for Backspans

    Można określić współczynnik Cb dla belek o prostych podparciach. Domyślną wartością tego ustawienia jest 1,0. Dotyczy ono wszystkich belek.

• Construction Dead. Construction Live.

  Obciążenia nałożone stosowane podczas konstruowania, ale nie do gotowej konstrukcji.

• Internal Forces.
  Wybierz metodę obliczania sił wewnętrznych:

  • Internal Engine

    Domyślna metoda zalecana dla wszystkich użytkowników. W uproszczony sposób można powiedzieć, że aplikacja szacuje powierzchnię wpływu na płytę stropową i przypisuje obciążenia z tej powierzchni do belki podpierającej tę płytę.

  • Robot Structural Analysis

    Zalecane dla użytkowników zaawansowanych. Aplikacja importuje siły wewnętrzne z modelu programu Robot. W przypadku wybrania tej metody model musi spełniać inne wymagania projektowe niż w przypadku metody Internal Engine.
