Założenia
- Na podstawie normy EN 1992-1-2:2004/A1:2019, Załącznika C — Wyboczenie słupów w warunkach pożarowych
- Tylko dla preferencji europejskich (EN 1992-1-2:2004/A1:2019)
- Tylko w przypadku słupów o prostokątnym przekroju poprzecznym w konstrukcjach stężonych lub niestężonych
- Załącznik mający zastosowanie dla fck <= 50 MPa
- Założenia wymagane z powodu ograniczeń podanych w tabelach przedstawionych w Załączniku C:
- Wymiar mniejszy przekroju poprzecznego „b” musi mieścić się w zakresie 20 cm <= b <= 60 cm
- Współczynnik obciążenia (n_fi) — powinien wynosić od 0,2 do 0,6
- Zmodyfikowany stopień zbrojenia mechanicznego powinien być w zakresie 0,1 <=
- Odległość osi prętów głównych musi być zgodna z ograniczeniem 25 mm <= a <= 85 mm
- Zmodyfikowany całkowity mimośród pierwszego rzędu siły normalnej musi być w zakresie 20 mm <= eN <= 100 mm
Obliczenia
h, b — wymiary przekroju poprzecznego słupa b<=h
Ac — pole przekroju poprzecznego słupa, Ac = bxh
n_fi — współczynnik obciążenia
ω — zmodyfikowany stopień zbrojenia mechanicznego
eN — zmodyfikowany całkowity mimośród pierwszego rzędu siły normalnej, NEd,fi
a — odległość osi prętów głównych
NEd,fi — projektowane obciążenie osiowe w warunkach pożarowych
M0Ed,fi — projektowany moment pierwszego rzędu w warunkach pożarowych
Maksymalny dopuszczalny współczynnik smukłości w warunkach pożarowych (λ fi,max) jest obliczany na podstawie tabel zawartych w Załączniku C do normy EN 1992-1-2:2004/A1:2019. Jest on oparty na zmodyfikowanym stopniu zbrojenia mechanicznego (ω), współczynniku obciążenia (n_fi), zmodyfikowanym całkowitym mimośrodzie pierwszego rzędu siły normalnej (eN), odległości osi prętów głównych (a) oraz wymiarze przekroju poprzecznego słupa. Wymiar odniesienia dla przekroju poprzecznego w tabelach jest zawsze wymiarem mniejszym przekroju poprzecznego „b”.
Wartości maksymalnego dopuszczalnego współczynnika smukłości w warunkach pożarowych (λ fi,max) z tabel w Załączniku C są interpolowane liniowo.
Przepływ weryfikacji
Po obliczeniach w sekcji „Słup - notka” podane są informacje o tym, czy wyniki weryfikacji oznaczono jako „OK” czy „NIE OK”, wraz z zestawem ostrzeżeń, które są wyświetlane, gdy nie spełniono wymagań normowych.
Stan „NIE OK” jest wyświetlany, gdy pojawi się jakiekolwiek ostrzeżenie. Oznacza to, że nie zostały spełnione określone wymagania normowe i w obliczeniach nie można użyć wartości zdefiniowanych przez użytkownika. W takich okolicznościach do obliczeń wykorzystywane są najbliższe wartości graniczne z tabel w Załączniku C i wszystkie kroki są wykonywane na podstawie tych wartości oraz przedstawione w notce. Ten rodzaj notki może być przydatny w przypadku procesu poprawiania przyjętego modelu, ponieważ umożliwia użytkownikowi sprawdzenie i porównanie określonych wyników. Aby uzyskać stan „OK”, użytkownik powinien poprawić model zgodnie z instrukcjami podanymi w ostrzeżeniach.
Słup - notka
Wyniki obliczeń analizy pożarowej można sprawdzić na karcie „Słup - notka”, pkt 2.5. Wyświetlane są wszystkie zgłoszone ostrzeżenia wraz z szybką odpowiedzią wskazującą, czy wyniki weryfikacji są poprawne, czy niepoprawne. Dodatkowo można sprawdzić wyniki obliczeń dla poszczególnych kroków oraz obliczenia końcowe i porównania z wartościami granicznymi określonymi w normie.

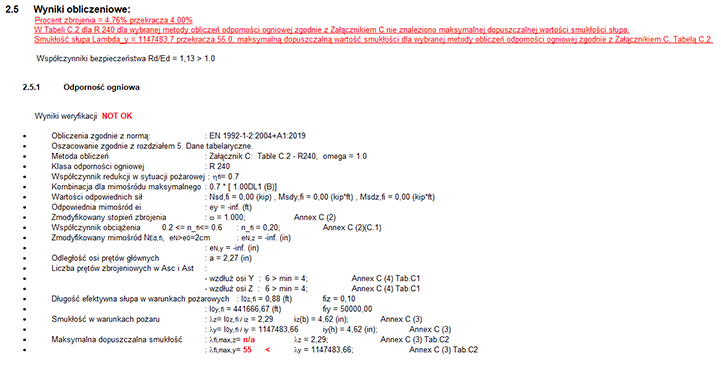

Przykład treści „Słup - notka” dla RSA w wersji 2025:

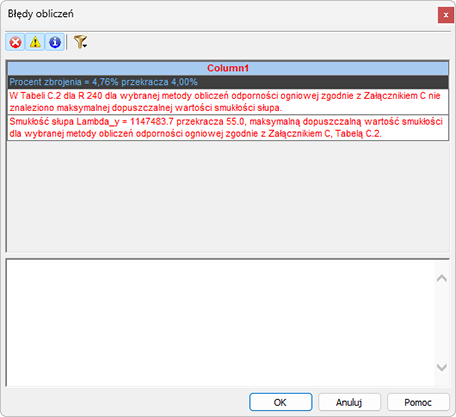

Ponadto w osobnym oknie dialogowym, które jest wyświetlane natychmiast po obliczeniach, są wyświetlane ostrzeżenia.
