Użyj wartości sił wewnętrznych, aby przeprowadzić weryfikację normową połączeń.
Aby przenieść model z wyników analizy konstrukcji w programie Robot, wybierz opcję Eksportuj z wynikami obliczeń w oknie dialogowym Integracja z programem Autodesk Advance Steel. Powoduje to utworzenie węzłów w przenoszonym modelu w programie Advance Steel. Węzły te zawierają informacje na temat podpór, zwolnień i sił wewnętrznych z programu Robot. W programie Advance Steel użyj wartości sił wewnętrznych, aby przeprowadzić weryfikację normową połączeń.
Aby wyświetlić informacje o węźle, kliknij prawym przyciskiem myszy znacznik węzła (na poniższej ilustracji w czerwonym polu), a następnie wybierz opcję Advance Właściwości z menu kontekstowego.

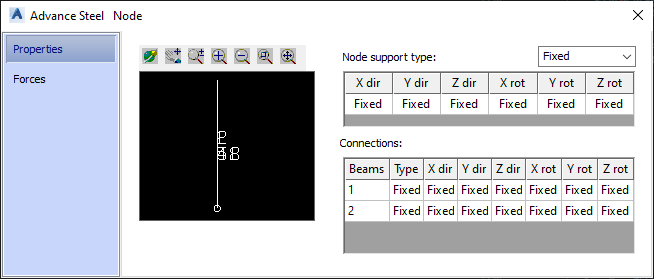

W oknie dialogowym Węzeł karta Właściwości zawiera informacje dotyczące podpór i wersji.

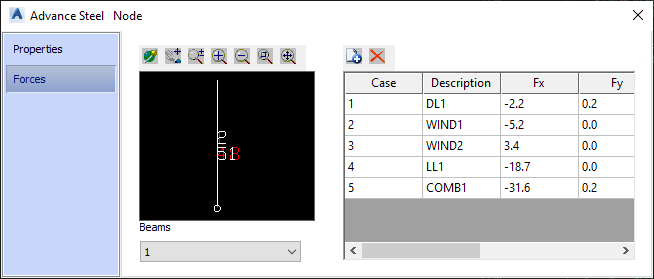

Karta Siły zawiera wartości sił wewnętrznych.
