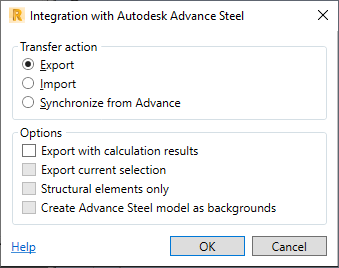

Użyj tego okna dialogowego, aby wybrać operację przesyłania i opcje integracji z programem Advance Steel.
Dostęp
W programie Robot kliknij kolejno opcje Dodatki
Integracja Autodesk Advance Steel.
Elementy okna dialogowego
- Operacja przesyłania
-
- Eksport
- Eksportuje model programu Robot do pliku SMLX.
- Import
- Importuje cały model z pliku SMLX. Należy użyć tej funkcji podczas pierwszego przenoszenia modelu.
Uwaga: W przypadku użycia polecenia Import nie można śledzić zmian w modelu wprowadzonych w programie Advance Steel.
- Synchronizacja z programem Advance
- Ta funkcja służy do śledzenia i aktualizowania zmian modelu wprowadzonych w programie Advance Steel za pomocą pliku .smlx.
Po wybraniu tej opcji zostanie otwarte okno dialogowe Synchronizacja. Zawiera ono listę wszystkich zmian wprowadzonych w modelu podczas ostatniego przeniesienia w programie Advance Steel. Można wybrać modyfikacje do zsynchronizowania. Model zostanie zaktualizowany z uwzględnieniem tylko tych zmian.
- Opcje
-
- Eksportuj z wynikami obliczeń
- Ta opcja jest dostępna, jeśli wybrano opcję Eksport jako operację przesyłania. Umożliwia wyeksportowanie wyników analizy z modelu programu Robot do pliku SMLX. W programie Advance Steel powoduje utworzenie węzłów w przenoszonym modelu. Węzły te zawierają informacje na temat podpór, zwolnień i wartości sił wewnętrznych z programu Robot. Użyj wartości sił wewnętrznych, aby przeprowadzić weryfikację normową połączeń w programie Advance Steel. Zobacz Eksportowanie modelu z wynikami obliczeń — informacje.
- Eksportuj bieżący wybór
- Ta opcja jest dostępna, jeśli wybrano opcję Eksport jako operację przesyłania i dokonano wyboru w obszarze rysunku. Umożliwia wyeksportowanie do pliku SMLX tylko wybranych elementów modelu. Jeśli dla wybranych elementów są dostępne wyniki analizy, są one również eksportowane.
- Tylko elementy konstrukcyjne
- Ta opcja jest dostępna, jeśli wybrano opcję Import lub Synchronizacja z programem Advance jako operację przesyłania. Umożliwia przeniesienie tylko tych elementów programu Advance Steel, dla których na karcie Zachowanie w oknie dialogowym Właściwości elementu w programie Advance Steel wybrano opcję Elementy konstrukcyjne.
- Utwórz model programu Advance Steel jako tła
- Ta opcja jest dostępna, jeśli wybrano opcję Import lub Synchronizacja z programem Advance jako operację przesyłania. W tle wyświetlana jest geometria modelu programu Advance Steel z ostatniego przeniesienia. To umożliwia śledzenie różnic w geometrii modelu między programami Advance Steel i Robot. W razie potrzeby można wyłączyć tę funkcję. Zobacz Tło modelu programu Advance Steel.
