Opcja służy do definiowania paneli w konstrukcji. Opcja dostępna jest:
- z menu poprzez wybranie komendy: Geometria/Panele lub
- z paska narzędzi Definicja konstrukcji poprzez wybranie ikony
.

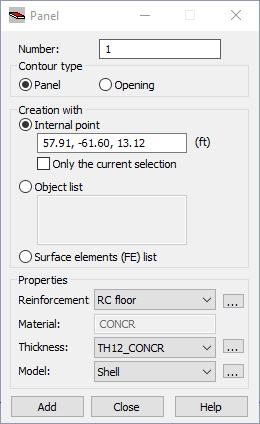

Po wybraniu tej opcji na ekranie pojawia się pokazane poniżej okno.
Zdefiniowanie panelu polega na podaniu:
- Numer
- Typ konturu
- Panel
- Otwór
- Powierzchnia (opcja dostępna tylko w module Projektowanie konstrukcji objętościowej)
Jeżeli wybrana została opcja Bok w polu Typ obszaru, to niedostępne stają się wszystkie opcje w polu Charakterystyki znajdującym się w dolnej części okna dialogowego. Wybranie tej opcji powoduje, iż tworzony obiekt będzie definiowany jako ścianka (bez nadania własności takich jak typ zbrojenia i grubość); taki obiekt będzie mógł być wykorzystany przy tworzeniu konstrukcji objętościowej (bryły) — stanowić może ściankę takiego obiektu objętościowego.
- Jest to możliwe na trzy sposoby:
- Punkt wewnętrzny
- Lista obiektów
- Lista elementów powierzchniowych ES
- Właściwości
- Zbrojenie — typ zbrojenia panelu
- Materiał — to pole nie jest dostępne; prezentowany jest w nim materiał zdefiniowany dla wybranego typu grubości panelu.
- Grubość
- Model obliczeniowy panelu.
(na prawo od pól: Zbrojenie, Grubość i Model). Ich naciśnięcie powoduje otwarcie odpowiednio okna dialogowego Nowy typ zbrojenia, Nowa grubość lub Model obliczeniowy panelu, w których określone mogą zostać nowe typy grubości panelu / zbrojenia płyt i powłok / modele obliczeniowe panelu. Zdefiniowane typy grubości /zbrojenia / modelu dodawane są odpowiednio do list aktywnych typów grubości / typów zbrojenia płyt i powłok / modeli obliczeniowych panelu. Obszary panelu są tworzone przez podanie ich brzegów (definiowanie konturów obszaru). Kontur panelu może się składać z elementów prętowych, obiektów, łamanych. Definicja panelu może odbywać się na jeden z trzech podanych poniżej sposobów:
- poprzez wskazanie punktu wewnętrznego panelu (podane muszą zostać współrzędne punktu leżącego wewnątrz konturu)
- poprzez podanie numeru/numerów obiektów tworzących kontur
- poprzez podanie numerów wygenerowanych powierzchniowych elementów skończonych. Wykorzystanie tej opcji jest możliwe po utworzeniu siatki elementów skończonych (opcja menu Analiza/Model obliczeniowy/Generacja). Opcja jest wygodna, jeżeli w pewnej części panelu (już dla istniejącej siatki elementów skończonych) należałoby zmienić właściwości panelu (np. zmieniając grubość w strefach przypodporowych lub na krawędziach).
Po zdefiniowaniu paneli i rozpoczęciu obliczeń konstrukcji tworzona jest siatka powierzchniowych elementów skończonych zgodnie z parametrami wybranymi w oknie dialogowym Preferencje zadania (Opcje siatkowania).
Siatka powierzchniowych elementów skończonych jest widoczna dopiero, gdy włączona jest opcja Siatka ES w oknie dialogowym Wyświetl.
Procedura tworzenia siatki elementów dla danego konturu może być wielokrotnie powtórzona; należy zwrócić tu jednak uwagę, że "nowa" siatka elementów powierzchniowych wymaże siatkę "starą". W programie dostępne są dwa rodzaje powierzchniowych elementów skończonych:
- elementy trójkątne (3— lub 6—węzłowe),
- elementy czworokątne (4— lub 8—węzłowe).
Funkcje wykorzystywane podczas tworzenia siatki elementów skończonych tworzą najpierw węzły wewnątrz wybranego obszaru, a następnie przypisują utworzone węzły do odpowiednich elementów skończonych. Węzły wewnątrz obszaru (konturu) mogą być tworzone przy użyciu jednego z trzech wymienionych i opisanych poniżej algorytmów:
