Skorzystaj z procesu synchronizacji w rozszerzeniu Robot — Advance Steel Link, aby zaktualizować model programu Advance Steel o zmiany wprowadzone w programie Robot.
Synchronizacja jest procesem pozwalającym na zaktualizowanie modyfikacji za pomocą formatu SMLX bez konieczności ponownego importowania całej konstrukcji.
Proces roboczy synchronizacji:
- Wyeksportuj model z programu Advance Steel do programu Robot za pomocą rozszerzenia, używając formatu SMLX.
- Po wprowadzeniu modyfikacji do modelu w programie Robot ponownie wyeksportuj zmodyfikowany model z programu Robot do innego pliku SMLX.
- Wróć do modelu w programie Advance Steel, wybierz kolejno kartę Eksport i import
panel Formaty wymiany opcję Synchronizacja z programem Advance i wczytaj zmodyfikowany plik SMLX.
- Zmodyfikowany plik SMLX zostanie porównany z wczytanym wcześniej modelem. Następnie zostaną wyświetlone wszystkie różnice pomiędzy dwiema wersjami modelu. W przypadku każdego obiektu zostanie wyświetlona lista modyfikacji, którą można filtrować.
- Podczas synchronizacji wszystkie nowe obiekty są oznaczane jako dołączone, a istniejące obiekty, w których wprowadzono zmiany geometryczne (przekroje, materiały, położenie i tak dalej) — jako zmodyfikowane.
- Modyfikacje można zastosować częściowo lub w całości. W tym celu po wybraniu modyfikacji kliknij przycisk Zastosuj wszystkie operacje.
Aby szybko wybrać większą liczbę obiektów, można użyć grupy wyboru. Zobacz Używanie grupy wyboru.
Okno dialogowe Synchronizacja
W oknie dialogowym Synchronizacja zaznacz:
- Główne pole wyboru Stan, aby zaakceptować wszystkie zmiany dla wszystkich obiektów.
- Główne pola wyboru takie jak Plik przekrojów lub Plik materiałów, aby zaakceptować zmiany przekrojów lub materiałów dla wszystkich obiektów.
- Pola wyboru w wierszach poszczególnych modyfikacji, aby wybrać zmiany do zastosowania.

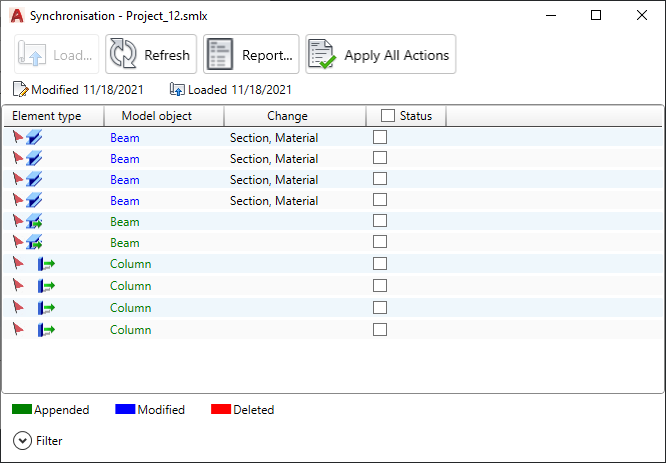

Zmodyfikowane obiekty są wyświetlane na niebiesko. Informacje o zakresie modyfikacji są wyświetlane w kolumnie Zmiana. Wyświetlanie szczegółów poszczególnych modyfikacji:
- Kliknij lewym przyciskiem myszy nagłówek kolumny Zmiana i wybierz polecenie
Dodaj kolumnę Plik, a następnie wybierz element danych z listy, na przykład plik przekrojów, plik materiałów i tak dalej. Zostanie wyświetlona kolejna kolumna z informacjami o wybranych danych z ostatniego transferu do programu Robot.
- Kliknij lewym przyciskiem myszy nagłówek kolumny Zmiana i wybierz polecenie Dodaj kolumnę Model, a następnie wybierz element danych z listy, na przykład przekrój, materiał i tak dalej. Zostanie wyświetlona kolejna kolumna z informacjami o wybranych danych w modelu programu Advance Steel.

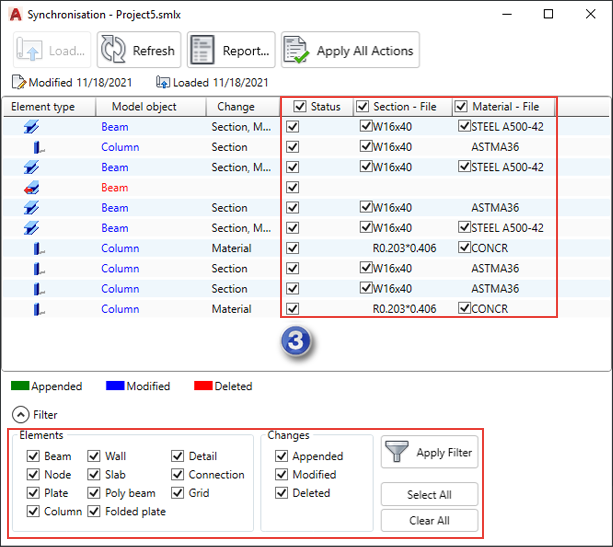

Pola znacznika głównego z zastosowanymi filtrami
Po zastosowaniu filtrów główne pola wyboru działają następująco. Jeśli obiekty są zaznaczone z użyciem filtrów, a główny znacznik jest aktywny, zaznaczone będą tylko pola wyboru tych linii. Pokazano to na poniższych ilustracjach.

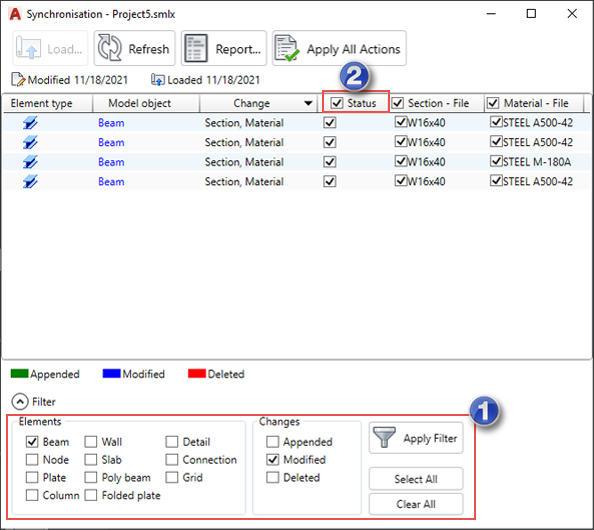

- Wybrano zmodyfikowane belki do wyświetlenia.
- Zaznaczono główne pole wyboru Stan.
- Ponownie wyświetlone zostały wszystkie obiekty.
Tylko wiersze ze zmodyfikowanymi belkami mają zaznaczone indywidualne pola wyboru.

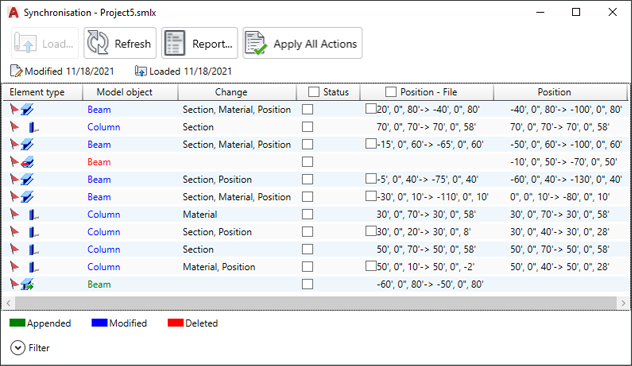

Wyświetlanie pozycji w oknie dialogowym Synchronizacja
Wyświetlany jest monit ze współrzędnymi punktu początkowego i końcowego osi obiektu. Dotyczy to wszystkich elementów liniowych. Osie proste są definiowane przez 2 punkty o następującej składni: 0',0'',0'->100',0'',0'.
