Tworzenie standardowych kształtów zbrojenia 3D przez obracanie haków i wygięć

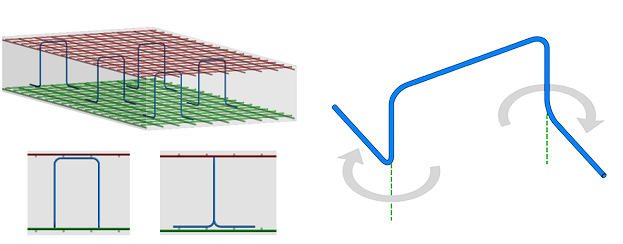

Umieść zbrojenie z obróconymi wygięciami lub hakami 3D albo obróć wygięcia lub haki istniejących prętów. W przypadku obracania haków lub wygięć na końcach zbrojenia tworzony jest kształt zbrojenia 3D, jeśli segmenty pręta, haka i wygięcia nie znajdują się już w tej samej płaszczyźnie.

Kształt pręta zostanie dopasowany do istniejącego kształtu z podobnym obrotem lub zostanie utworzony nowy kształt o różnych przedziałach obrotu haka. Zbrojenia o dowolnym kształcie można dopasować do kształtów zbrojenia przy użyciu obrotów haków/wygięć. Gwarantuje to możliwość wyodrębnienia danych produkcyjnych takich prętów.

Wskazówka: Należy pamiętać, aby w definicji kształtu zbrojenia uwzględnić haki w celu zapewnienia, że kształty zostaną dopasowane. Aby to wykonać:

1. Na karcie Konstrukcja panel Zbrojenie kliknij strzałkę i wybierz opcję Ustawienia zbrojenia.
2. W oknie dialogowym Ustawienia zbrojenia Ogólne ustawienia zbrojenia zaznacz pole wyboru Uwzględnij haki w definicji kształtu zbrojenia.

Te kształty 3D oraz istniejące zbrojenie wielopłaszczyznowe są wyświetlane w widokach rzutu i izometrycznym, w przeglądarce kształtów zbrojeń oraz podczas zmieniania istniejącego pręta.

Można wybrać żądany kształt podczas umieszczania zbrojenia, jak również podczas zmiany kształtu istniejącego pręta.

Obrót haka lub wygięcia, kształty zbrojenia i numerowanie

Obrót haka lub wygięcia jest uwzględniany podczas definiowania kształtu zbrojenia. W tym celu haki muszą być uwzględnione w definicji kształtu zbrojenia przez przełączenie tej opcji w oknie Ustawienia zbrojenia, natomiast wygięcia zawsze definiują kształt zbrojenia.

Numerowanie zbrojenia polega na porównywaniu kształtu zbrojenia, długości segmentów oraz obrotów haka lub wygięcia w celu określenia numeru każdego pręta.

W prostym przypadku pręta prostego identyczne obroty powodują zachowanie haków/wygięć w tej samej płaszczyźnie i dopasowanie ich do kształtu zbrojenia o obrocie 0 stopni (kształty standardowe w bibliotece).

Jeśli haki lub wygięcia mają różne obroty (nie są na tej samej płaszczyźnie), co 15 stopni jest tworzony nowy kształt.

W poniższym przykładzie dwa pręty mają ten sam kształt zbrojenia, ponieważ kąt obrotu haka na początku znajduje się w tym samym przedziale 15 stopni. Numery zbrojeń są różne z powodu różnych obrotów haka (40 i 45 stopni).

Numer zbrojenia	1	1	3	4
Kształt	02	02	Kształt zbrojenia 1	Kształt zbrojenia 1
Obrót haka na początku	0°	230°	40°	45°
Obrót haka na końcu	0°	230°	90°	90°

Wskazówka: Ten obrót może być wykorzystany do modelowania więzów w ścianie z rozłożeniem w jednym kierunku i łączeniem prętów w innym kierunku.

Zastępowanie długości haków lub wygięć według wystąpień

Przełącz opcję Zastąp długości zaczepów (haków) lub Nadpisz długości wygięć na palecie Właściwości albo w zestawieniu zbrojenia, aby edytować długości haków lub wygięć bezpośrednio dla każdego wystąpienia zbrojenia. Ma to zastosowanie do wszystkich zbrojeń zawierających haki lub wygięcia. Wymagane jest, aby długości haków lub wygięć były powiązane z parametrem kształtu zbrojenia.

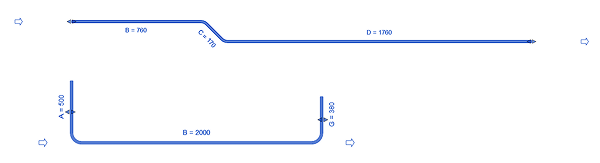

Długości segmentów można edytować na palecie właściwości, w zestawieniu lub bezpośrednio w obszarze rysunku, klikając dowolną wartość.

Zbrojenie po ścieżce i haki 3D

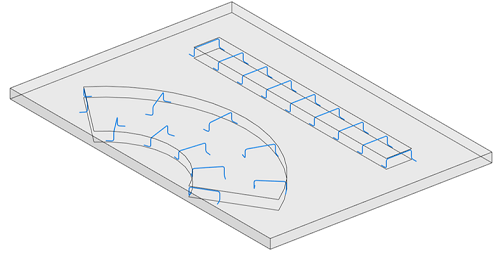

Używając kształtów z hakami 3D wewnątrz zbrojenia po ścieżce, można rozmieścić zbrojenia stojące w projekcie.

Wskazówka: Wybierz pręt wewnątrz zbrojenia po ścieżce i naciśnij spację, aby go obrócić i zmienić jego orientację.

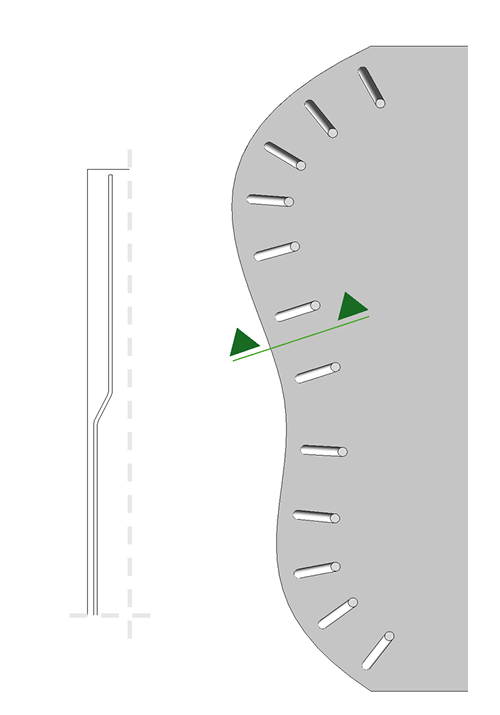

Obrót haka lub wygięcia zbrojenia o kształcie dowolnym

W przypadku zbrojenia o kształcie dowolnym domyślny obrót wygięcia lub haka (0 stopni) jest prostopadły do powierzchni nadrzędnej.
