Wyrównywanie modelu analitycznego dla całych budynków z siatkami i poziomami

Narzędzie automatyzacji tworzy elementy analityczne dla wybranych obiektów fizycznych konstrukcji. Utworzony model analityczny jest zgodny z założeniami inżynierskimi ustanowionymi za pomocą logiki automatyzacji opartej na regułach. Obiekty są wyrównywane względem siatek i poziomów projektu, ale również względem obliczonych odniesień.

Automatyzacja używa obliczonych wartości domyślnych, ale można też dostosować ich ustawienia za pomocą parametrów.

1. Wyrównywanie do siatek i obliczonych odniesień w rzucie
2. Wyrównywanie do poziomów
3. Wyrównywanie do płaszczyzn ukośnych

Wyrównywanie do siatek i obliczonych odniesień w rzucie

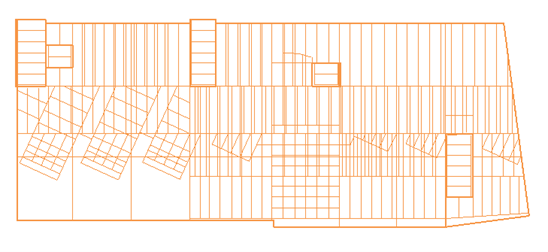

Wybrany konstrukcyjny model fizyczny jest analizowany za pomocą narzędzia automatyzacji w celu zidentyfikowania każdego kierunku dominującego.

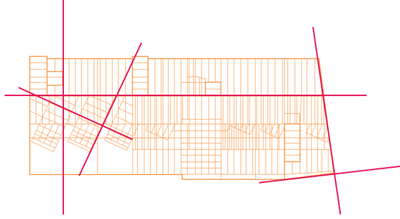

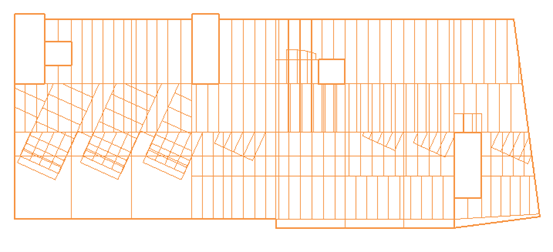

Dla każdego kierunku dominującego wybrane elementy konstrukcyjne są grupowane na podstawie ich odsunięć względnych.

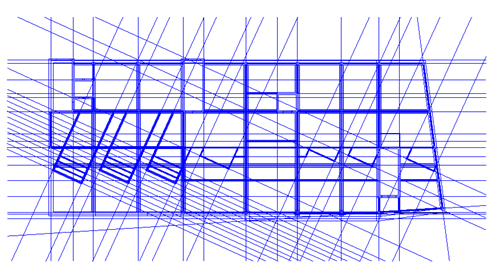

Dla każdej zidentyfikowanej grupy obliczana jest siatka wirtualna. Ta siatka wirtualna będzie używana jako odniesienie wyrównania pionowego, do którego wszystkie elementy w grupie zostaną wyrównane w płaszczyźnie.

Jeśli siatka modelu nakłada się na tę grupę, będzie traktowana jako odniesienie pionowe, do którego wszystkie elementy grupy zostaną wyrównane w płaszczyźnie.

Uwaga: Odsunięcie to jest wartością obliczoną reprezentującą średnią wszystkich szerokości belek i grubości ścian w zaznaczeniu. Można ją pomnożyć przez współczynnik w ustawieniach narzędzia automatyzacji.

Możesz dostosować ten współczynnik mnożenia:

1. Na karcie Analiza w panelu Model analityczny konstrukcji kliknij opcję (Automatyzacja analityczna).
2. Na liście rozwijanej wybierz pozycję (Uruchom przekształcanie elementów fizycznych w analityczne dla budynków).
3. Na karcie Zmień | Zmień kliknij przycisk (Wyrównaj).
4. Z listy rozwijanej wybierz pozycję (Wyrównaj: W rzucie).
5. Na karcie Zmień | Wyrównaj w planie dostosuj tolerancję zgodnie z potrzebami.

Uwaga: Wysoka wartość tego współczynnika spowoduje zgrupowanie elementów fizycznych z większym odsunięciem względnym między nimi. Skojarzone z nimi elementy analityczne zostaną wyrównane do tej samej siatki, aby zapewnić uproszczoną reprezentację.

Uwaga: Mniejsza wartość tego współczynnika spowoduje zgrupowanie tylko tych elementów fizycznych, które są bliżej siebie. W wyniku tego powstaje model mniej wyrównany, ale lepiej podążający za położeniem skojarzonych elementów w płaszczyźnie.

Możesz wyświetlić podgląd dopasowania tolerancji:

1. Na karcie Analiza w panelu Model analityczny konstrukcji kliknij opcję (Automatyzacja analityczna).
2. Na liście rozwijanej wybierz pozycję (Uruchom przekształcanie elementów fizycznych w analityczne dla budynków).
3. Na karcie Zmień | Zmień kliknij przycisk (Wyrównaj).
4. Z listy rozwijanej wybierz pozycję (Wyrównaj: W rzucie).
5. Na karcie Zmień | Wyrównaj w rzucie Tryb kliknij opcję (Podgląd wyrównania).

Uwaga: Po dostosowaniu tolerancji lub wyboru odniesienia w rzucie zostaną zresetowane. Istniejące rzuty odniesienia zostaną usunięte. Aby wyświetlić zmiany, ponownie użyj opcji Podgląd wyrównania. Komunikat ostrzegawczy poinformuje o zamiarze wprowadzenia tych zmian i będzie można je potwierdzić lub anulować.

Wyrównywanie do poziomów

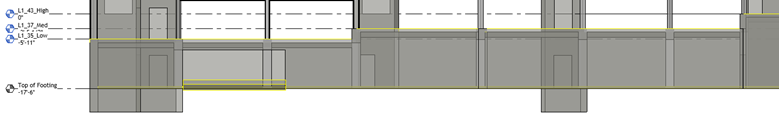

W przypadku wyrównywania w pionie dla każdego elementu modelu wyszukiwany jest poziom w granicach tolerancji. Jeśli poziom zostanie znaleziony w granicach tej tolerancji, reprezentacja analityczna dla tego elementu zostaje wyrównana do tego poziomu.

Tolerancja ta jest wartością obliczaną dla każdego typu obiektu:

• W przypadku belek jest to ich wysokość przekroju poprzecznego.
• W przypadku stropów jest to ich grubość.
• W przypadku słupów i ścian jest to ich wysokość.

Tolerancja jest mierzona od:

• Osi geometrycznej belki.
• Płyty fundamentowej i stropu.
• Góry lub dołu ścian i słupów.

Tolerancję tę można pomnożyć przez współczynnik w ustawieniach narzędzia automatyzacji dla każdego typu obiektu.

Aby dostosować wartości tolerancji:

1. Na karcie Analiza w panelu Model analityczny konstrukcji kliknij opcję (Automatyzacja analityczna).
2. Na liście rozwijanej wybierz pozycję (Uruchom przekształcanie elementów fizycznych w analityczne dla budynków).
3. Na karcie Zmień | Zmień kliknij przycisk (Wyrównaj).
4. Z listy rozwijanej wybierz pozycję (Wyrównaj: Do poziomów).
5. Na karcie Zmień | Wyrównaj do poziomów w panelu Tolerancje poziomów dostosuj wartości tolerancji zgodnie z potrzebami.

Uwaga: Większy współczynnik pomaga w znajdowaniu dla elementów bardziej odległych poziomów.

Jeśli w granicach tolerancji elementu zostanie zidentyfikowanych więcej poziomów, poziom przypisany do większości elementów będzie poziomem wyrównania dla wszystkich.

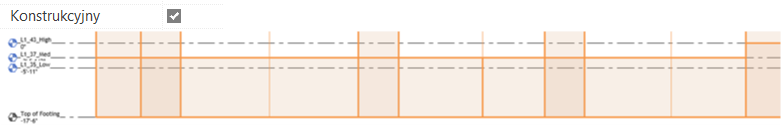

Aby określić poziom, do którego elementy zostaną wyrównane, należy we właściwościach poziomu zaznaczyć parametr „Konstrukcyjne”.

Wyrównywanie do płaszczyzn ukośnych

Płaszczyzny ukośne są obliczanymi odniesieniami wirtualnymi. Są one określane, gdy narzędzie automatyzacji zidentyfikuje krokiew pochyłą z kątem do poziomu poniżej 35 stopni.

Reprezentacja analityczna tej krokwi i wszystkie elementy analityczne mające fizyczne odpowiedniki stykające się z tą krokwią zostaną wyrównane do tej płaszczyzny.

Uwaga: Nie można dopasować wyrównania do płaszczyzn nachylonych. Ponadto na potrzeby automatyzacji zaleca się używanie prostych kombinacji płaszczyzn nachylonych (np. dach o nachyleniu jedno-/dwupołaciowym).
