Istnieje możliwość opisywania regionu zbrojenia powierzchniowego przy użyciu symboli niestandardowych i oznaczeń. Dzięki temu wyświetlane są informacje na temat typu zbrojenia i określonych szczegółów obwiedni.

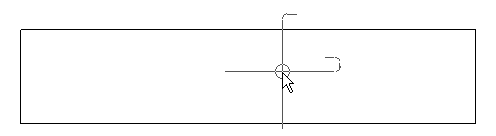

Umieszczenie symbolu zbrojenia powierzchniowego
- Kliknij kartę Opis
panel Symbol
(Symbol zbrojenia powierzchniowego).
Uwaga: Jeśli w projekcie nie ma żadnych symboli zbrojenia, można je wczytać z biblioteki. - (Opcjonalnie) Aby automatycznie umieścić oznaczenie, kliknij kartę Opispanel Symbol (Symbol zbrojenia powierzchniowego)
(Umieść automatycznie). Pierwsze kliknięcie zbrojenia powierzchniowego powoduje automatyczne umieszczenie oznaczenia w jego środku.
- W celu ręcznego umieszczenia oznaczenia wyłącz opcję umieszczania automatycznego, kliknij raz, aby wybrać zbrojenie powierzchniowe, a następnie kliknij ponownie, aby umieścić oznaczenie.

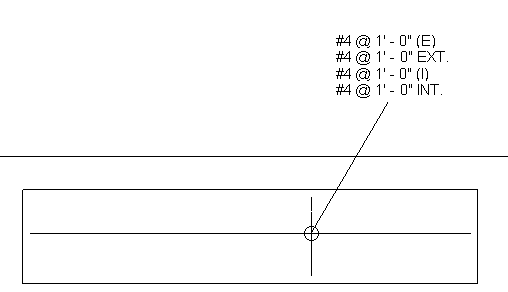

Umieszczenie oznaczenia zbrojenia powierzchniowego
- Kliknij kartę Opispanel Oznaczenie
(Oznacz wg kategorii).
Uwaga: Jeśli w projekcie nie ma żadnych oznaczeń zbrojenia, można je wczytać z biblioteki. - Wybierz zbrojenie powierzchniowe, na którym ma zostać umieszczone oznaczenie.
Właściwości odstępów głównych można uwzględnić przez edycję etykiety oznaczenia. Dostępnymi parametrami kategorii są: Główny odstęp dołu/wewnętrzny oraz Główny odstępy góry/zewnętrzny.
- Naciśnij dwukrotnie klawisz ESC, aby zakończyć pracę z narzędziem Oznaczenie.
Uwaga: Aby rozwiązać problemy dotyczące zaokrąglania, które mogą się pojawiać podczas oznaczania zbrojenia powierzchniowego, można zmodyfikować jednostki miary objętości i długości zbrojenia. Kliknij kartę Zarządzajpanel Ustawienia
(Jednostki projektu). W obszarze Objętość zbrojenia lub Długość zbrojenia ustaw jednostki, zaokrąglanie i reprezentację symboliczną.
