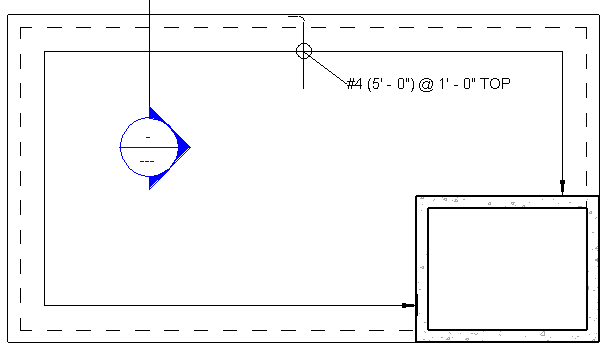

Istnieje możliwość opisywania regionu zbrojenia po ścieżce przy użyciu symboli niestandardowych i oznaczeń. Dzięki temu wyświetlane są informacje na temat typu zbrojenia i określonych szczegółów obwiedni.
Umieszczanie symbolu zbrojenia po ścieżce
- Kliknij kartę Opis
panel Symbol
(Symbol zbrojenia po ścieżce).
Uwaga: Jeśli w projekcie nie ma żadnych symboli zbrojenia, można je wczytać z biblioteki. - (Opcjonalnie) Aby automatycznie umieścić oznaczenie, kliknij kartę Opispanel Symbol (Symbol zbrojenia po ścieżce)
(Umieść automatycznie). Pierwsze kliknięcie zbrojenia po ścieżce powoduje automatyczne umieszczenie oznaczenia w jego środku.
- W celu ręcznego umieszczenia oznaczenia wyłącz opcję umieszczania automatycznego, kliknij raz, aby wybrać zbrojenie po ścieżce, a następnie kliknij ponownie, aby umieścić oznaczenie.
Umieszczenie oznaczenia zbrojenia po ścieżce
- Kliknij kartę Opispanel Oznaczenie
(Oznacz wg kategorii).
Uwaga: Jeśli w projekcie nie ma żadnych oznaczeń zbrojenia, można je wczytać z biblioteki. - Wybierz zbrojenie po ścieżce, na którym ma zostać umieszczone oznaczenie.
- Naciśnij dwukrotnie klawisz ESC, aby zakończyć pracę z narzędziem Oznaczenie.
