Właściwości wystąpienia i program Vault

Dowiedz się, jak wyświetlać właściwości poszczególnych wystąpień komponentów w programie Vault Client.

Właściwości wystąpienia są właściwościami przypisanymi do poszczególnych wystąpień komponentu, przechowywanymi w zespole macierzystym. Więcej informacji na temat właściwości wystąpienia można znaleźć w Pomocy programu Inventor.

Praca z właściwościami wystąpienia w programie Vault Client

Właściwości wystąpienia działają w ten sam sposób co wystąpienie właściwości elementu w zestawieniu komponentów (BOM) programu Vault. Elementy o tym samym numerze części są grupowane według wartości właściwości wystąpienia.

• W oknie dialogowym Konfigurowanie przypisywania elementu wybierz opcję „Wszystkie” dla wierszy, które zostaną włączone podczas przypisywania elementu.

• Zaznacz opcję / usuń zaznaczenie opcji „Grupuj wiersze BOM zgodnie z zestawieniem BOM projektu”.

  • Jeśli tylko widok modelu jest włączony w zestawieniu komponentów projektu programu Inventor, to:

    • Jeśli opcja „Grupuj wiersze BOM zgodnie z zestawieniem BOM projektu” jest zaznaczona, wówczas w widoku zestawienia komponentów przypisanym do programu Vault Explorer elementy będą wyświetlane jako podzielone.
    • Jeśli opcja „Grupuj wiersze BOM zgodnie z zestawieniem BOM projektu” nie jest zaznaczona, wówczas w widoku zestawienia komponentów przypisanym do programu Vault Explorer elementy będą wyświetlane jako pogrupowane.

  • Jeśli widok struktury jest włączony w zestawieniu komponentów projektu programu Inventor, to:

    • Jeśli w ustawieniu widoku zestawienia komponentów programu Inventor zostanie zaznaczona opcja „Scal wiersze wystąpienia”, wszystkie wystąpienia będą scalane w widoku struktury zestawienia komponentów programu Inventor. W widoku zestawienia komponentów przypisanym do programu Vault Explorer elementy będą zawsze wyświetlane jako pogrupowane, a ustawienie „Grupuj wiersze BOM zgodnie z zestawieniem BOM projektu” będzie ignorowane.

    • Jeśli w ustawieniu widoku zestawienia komponentów programu Inventor zostanie usunięte zaznaczenie opcji „Scal wiersze wystąpienia”, wszystkie wystąpienia będą rozdzielone w widoku struktury zestawienia komponentów programu Inventor.

      • Jeśli opcja „Grupuj wiersze BOM zgodnie z zestawieniem BOM projektu” jest zaznaczona, wówczas w widoku zestawienia komponentów przypisanym do programu Vault Explorer elementy będą wyświetlane jako podzielone.
      • Jeśli opcja „Grupuj wiersze BOM zgodnie z zestawieniem BOM projektu” nie jest zaznaczona, wówczas w widoku zestawienia komponentów przypisanym do programu Vault Explorer elementy będą wyświetlane jako pogrupowane.

Aby wyświetlić właściwości wystąpienia, należy dostosować właściwości wiersza zestawienia komponentów w programie Vault i utworzyć nowe właściwości wiersza zestawienia komponentów, które będą odwzorowane na właściwości pliku z wartościami właściwości wystąpienia.

Po pomyślnym wpisaniu pliku z właściwościami wystąpienia do programu Vault wykonaj następujące czynności:

• W menu paska narzędzi wybierz opcję Administracja > Ustawienia programu Vault.
• W oknie dialogowym Ustawienia programu Vault kliknij kartę Zachowania.
• Kliknij przycisk Właściwości, aby utworzyć nową właściwość wiersza zestawienia komponentów, która jest odwzorowana na właściwości pliku, w celu usprawnienia procesu zarządzania projektem. Aby uzyskać szczegółowe informacje, zobacz temat Tworzenie definicji właściwości wiersza zestawienia komponentów (BOM).
• Wybierz kartę Odwzorowanie, aby odwzorować właściwości na właściwość zdefiniowaną przez użytkownika. Priorytet odwzorowania określa kolejność, w jakiej właściwości będą zapisywane w obiekcie repozytorium. Aby uzyskać szczegółowe informacje, zobacz temat Odwzorowywanie właściwości.
• Po utworzeniu definicji właściwości wybierz plik z właściwościami wystąpienia, kliknij prawym przyciskiem myszy i wybierz opcję Przypisz/Zaktualizuj element, aby wyświetlić okno dialogowe Element.

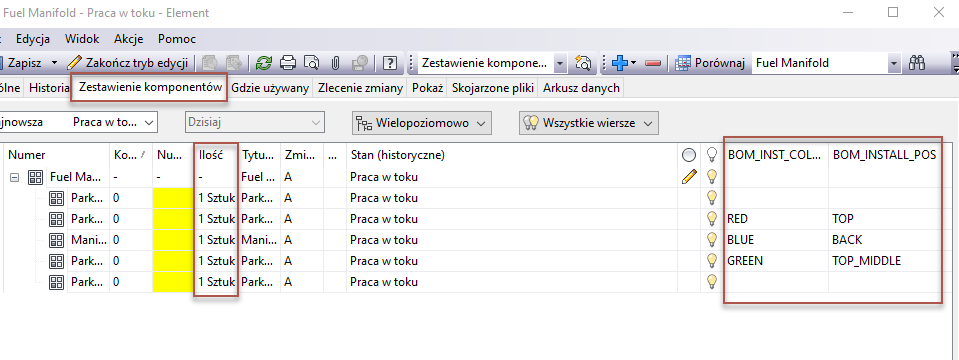

• Wybierz kartę Zestawienie komponentów i kliknij wiersz zestawienia komponentów.
• Kliknij prawym przyciskiem myszy element, a następnie wybierz opcję Dostosuj widok, aby dostosować sposób wyświetlania zestawień komponentów w panelu podglądu i rekordzie elementu.
• W oknie dialogowym Dostosuj widok kliknij opcję Pola, aby dodać nowo utworzone właściwości jako pola w zestawieniu komponentów. Aby uzyskać szczegółowe informacje, zobacz temat Dostosowywanie widoku zestawienia komponentów (BOM).
• Ponownie kliknij wiersz zestawienia komponentów, kliknij prawym przyciskiem myszy element i wybierz opcję Włącz rozgałęzienie. Wybrany wiersz i wszystkie jego elementy podrzędne zostaną uwzględnione w zestawieniu komponentów.
• Kliknij przycisk Zapisz.
