Narzędzie Copy Design w programie Inventor

Narzędzie Copy Design umożliwia tworzenie nowych obiektów projektu przez kopiowanie istniejących plików w programie Inventor.

Narzędzie Copy Design można uruchomić z następujących lokalizacji:

• Przeglądarka programu Vault.
• Panel Pokaż szczegóły w programie Inventor.

Po skopiowaniu plików można je otworzyć bezpośrednio w programie Inventor.

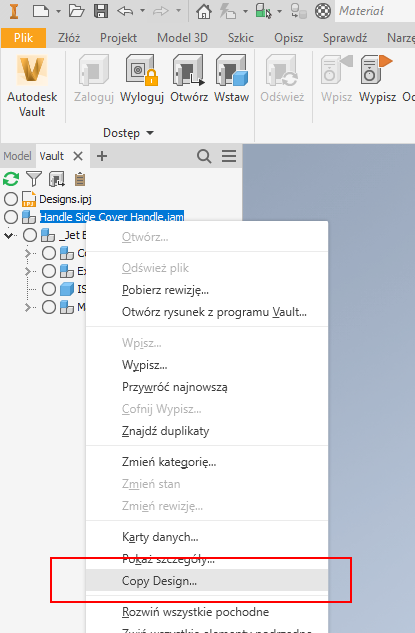

Narzędzie Copy Design w przeglądarce programu Vault

1. W programie Inventor kliknij prawym przyciskiem myszy plik w przeglądarce programu Vault, a następnie kliknij polecenie Copy Design.



   Zostanie otwarte okno dialogowe Copy Design.

2. Kliknij prawym przyciskiem myszy plik i wybierz polecenie Kopiuj do, aby skopiować wybrane pliki z siatki głównej do określonego położenia. Przytrzymaj wciśnięty klawisz Ctrl, aby zaznaczyć wiele plików jednocześnie.

3. W oknie dialogowym Wybieranie położenia w programie Vault przejdź do folderu docelowego.

4. Wybierz folder i kliknij przycisk Nowy folder, aby utworzyć podfolder, jeśli zachodzi taka potrzeba.

5. Kliknij przycisk OK.

6. Kliknij przycisk Wykonaj kopiowanie, aby zapisać pliki w wybranym położeniu. Po zakończeniu operacji kopiowania kopie wybranych plików są umieszczane w folderze docelowym.

7. Kliknij prawym przyciskiem myszy plik i wybierz polecenie Otwórz, aby otworzyć skopiowany plik bezpośrednio w programie Inventor.

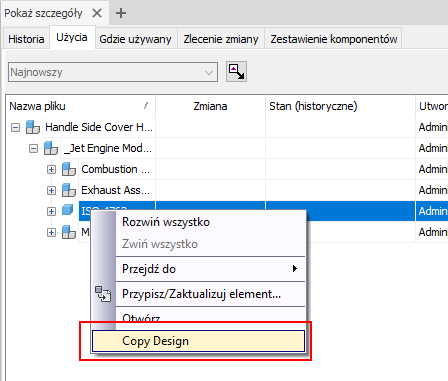

Narzędzie Copy Design w panelu Pokaż szczegóły

1. W programie Inventor kliknij prawym przyciskiem myszy plik w przeglądarce programu Vault, a następnie kliknij polecenie Pokaż szczegóły.

2. W oknie dialogowym Pokaż szczegóły wybierz kartę Użycia lub Gdzie używany.



3. Kliknij prawym przyciskiem myszy plik, a następnie wybierz opcję Copy Design. Zostanie otwarte okno dialogowe Copy Design.

4. W oknie dialogowym Copy Design kliknij prawym przyciskiem myszy plik i wybierz polecenie Kopiuj do, aby skopiować wybrane pliki z siatki głównej do określonego położenia. Przytrzymaj wciśnięty klawisz Ctrl, aby zaznaczyć wiele plików jednocześnie.

5. W oknie dialogowym Wybieranie położenia w programie Vault przejdź do folderu docelowego.

6. Wybierz folder i kliknij przycisk Nowy folder, aby utworzyć podfolder, jeśli zachodzi taka potrzeba.

7. Kliknij przycisk OK.

8. Kliknij przycisk Wykonaj kopiowanie, aby zapisać pliki w wybranym położeniu. Po zakończeniu operacji kopiowania kopie wybranych plików są umieszczane w folderze docelowym.

9. Kliknij prawym przyciskiem myszy plik i wybierz polecenie Otwórz, aby otworzyć skopiowany plik bezpośrednio w programie Inventor.

Aby uzyskać więcej informacji, zobacz temat Copy Design — interfejs.
