Retângulo

Use Retângulo para criar splines quadrados e retangulares.

• Painel Criar > (Formas) > Splines > implementação Tipo de objeto > Retângulo
• Menu padrão: menu Criar > Formas > Retângulo
• Menu Alt: menu Objetos > Formas > Retângulo

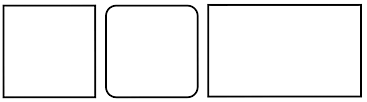

Exemplos de retângulos

Procedimento

Para criar um retângulo:

1. Vá para o painel Criar e ative (Formas).
2. Clique em Retângulo.
3. Escolha um método de criação. Por padrão, a definição é Borda.
4. Na viewport, podemos criar um retângulo com base em três pontos:
   1. O primeiro clique define o canto do retângulo ou ponto inicial; mantenha pressionado o botão esquerdo do mouse para definir o ângulo.
   2. Mantenha pressionada a tecla Shift enquanto arrasta para restringir o ângulo com base nas restrições de ângulo da forma.
   3. Arraste para definir a primeira aresta (comprimento) e solte o botão esquerdo do mouse para defini-la.
   4. Arraste para definir a segunda aresta (largura) e solte o botão esquerdo do mouse para defini-la.
5. Opcionalmente, mantenha pressionada a tecla Ctrl enquanto arrasta para restringir a spline à proporção de 1:1 e criar um quadrado.

Interface

Menus suspensos Renderização e Interpolação

A maioria das formas com base em splines compartilha estes parâmetros. Para obter detalhes, consulte Implementação de renderização e Implementação de interpolação.

Método de criação lançamento

A forma Retângulo oferece uma escolha do método de criação padrão: Centro ou Borda. Para obter detalhes, consulte Implementação Método de criação.

Implementação Entrada do teclado

Cria uma spline Retângulo a partir do teclado. Use as configurações X/Y/Z para especificar o ponto central e o restantes parâmetros para especificar as dimensões e o raio de canto e, em seguida, clique em Criar. Após criar uma spline, é possível utilizar os controles do menu suspenso Parâmetros para ajustar suas configurações (consulte a seguir).

Implementação Parâmetros

Após ter criado um spline Retângulo, é possível fazer alterações usando os seguintes parâmetros:

Comprimento

Especifica o tamanho do retângulo ao longo do eixo Y local.

Largura

Especifica o tamanho do retângulo ao longo do eixo X local.

Raio do canto

Cria cantos arredondados. Quando definido como 0, o retângulo contém cantos de 90 graus.
