Modificador de seleção de volume

O modificador de seleção de volume permite fazer uma seleção de subobjetos de vértices ou faces para passar a pilha para outro modificador ou modificadores. A seleção de subobjetos está completamente separada da geometria paramétrica subjacente do objeto. Como outros métodos de seleção, Seleção de volume funciona com um único ou vários objetos.

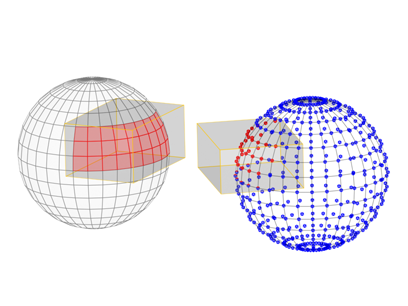

Faces e vértices selecionados usando volumes de caixa.

Use um gizmo em forma de caixa, esfera ou cilindro ou um objeto na cena para definir um volume de espaço como a área de seleção, ao qual você possa aplicar modificadores depois. É possível mover a seleção sobre um objeto e animá-lo.

Quando aplicada, a Seleção de volume começa com a geometria atual na pilha do objeto, independentemente de ser uma seleção de objeto inteiro ou subobjeto (por exemplo, de um modificador Editar malha ou outro Modificador de seleção de volume).

Superior: Malha original mostrando o gizmo de seleção

Inferior: Modificação feita após a aplicação do modificador de Seleção de volume

Patches

Os objetos patch vindos da pilha de modificadores não são convertidos em uma malha por este modificador. Uma entrada de objeto patch no modificador de Seleção de volume retém a definição de seu patch.

Compatibilidade de escala

O gizmo Seleção de volume é escalado junto com seu objeto. Portanto, se você aplicar um modificador de Seleção de volume e alterar a escala do seu objeto (com a barra de ferramentas Função de escala), a seleção não mudará. Por outras palavras, todas as três transformações afetam o gizmo Seleção de volume e seu objeto de forma idêntica.

Centro de seleção de volume

O modificador de seleção de volume tem um centro, bem como um gizmo. Isto permite alterar o centro em transformações não animadas. No entanto, se você animar uma rotação sobre o centro do deslocamento, você consegue animação de rotação e conversão.

Procedimentos

Para aplicar e usar seleção de volume:

  1. Selecione um objeto e aplique o modificador Selecionar vol.

    A implementação Parâmetros aparece.

  2. No grupo Nível de seleção da pilha, escolha Objeto, Vértice ou Face para especificar o tipo de geometria com que deseja trabalhar.
  3. No grupo Selecionar por, escolha um dos quatro tipos de volume: Caixa, Esfera, Cilindro ou Objeto de malha.

    Se escolher Objeto de malha, deve, então, clicar no botão Nenhum e selecionar um objeto para usar como o volume de seleção.

  4. Escolha um método de seleção e tipo (definido na seção Interface a seguir). Você pode alterar estas opções à medida que trabalha, dependendo da seleção específica que você estiver tentando fazer.
  5. Após completar a seleção, é possível fazer o seguinte:
    • Aplicar modificadores à seleção.
    • Transforme o gizmo Seleção de volume ao nível de subobjeto, mudando a seleção no processo.
    • Combine essas opções. Veja o seguinte exemplo.

Exemplo: para animar uma seleção de volume:

  1. Aplique Seleção de volume a um objeto.
  2. Faça uma seleção de subobjetos da geometria do objeto no nível Face ou Vértice e aplique um modificador geométrico, como Curvatura, à seleção.
  3. Mova para um quadro diferente de zero e comece a animação. Ajuste os parâmetros do modificador geométrico e mova para outra estrutura.
  4. Na pilha, retorne ao Modificador de seleção de volume. Escolha o subobjeto de gizmo Seleção de volume. Mova o gizmo e a seleção geométrica para outra parte do objeto.
  5. Repita este processo em outros quadros. Opcionalmente, é possível retornar ao modificador geométrico e alterar seus parâmetros em qualquer quadro.

Durante a reprodução, é possível ver o efeito de uma animação de modificador geométrico se movendo sobre o objeto.

Interface

Pilha de modificadores

Subobjeto gizmo

É possível transformar e animar o gizmo para alterar a seleção. Converter o gizmo converte seu centro a uma distância igual. A rotação e dimensionamento do gizmo ocorrem com relação ao seu centro.

Subobjeto de centro

É possível converter e animar o centro, que afeta a rotação ou dimensionamento do gizmo do modificador de Seleção de volume.

Para obter mais informações sobre a Exibição de pilha, consulte Pilha de modificadores.

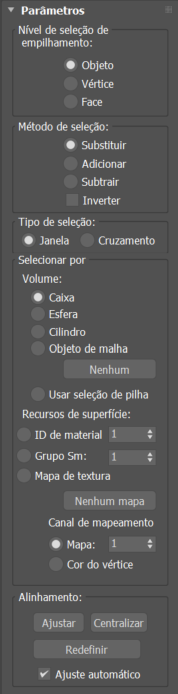

Implementação Parâmetros

Grupo Nível de seleção da pilha
Objeto/Vértice/Face
Seleção de volume fornece três níveis de seleção. Os níveis Vértice e Face colocam a pilha de modificadores na seleção de subobjeto. É possível efetuar uma seleção de subobjeto para cada modificador de Seleção de volume. A seguir, é possível alternar entre a seleção do nível Face e Vértice para enviar qualquer um para cima da pilha. O nível de objeto (superior) permite modificar todo o objeto, mantendo qualquer seleção de subobjeto.
Grupo Método de seleção
  • Substituir Limpa qualquer seleção passada da pilha ao modificador de Seleção de volume e seleciona a geometria no volume.
  • Adicionar Seleciona toda a geometria no volume, adicionando-a a qualquer seleção anterior.
  • Subtrair Desmarca toda a geometria no volume.
Invert
Reverte todo o conjunto de seleção. A geometria não selecionada torna-se selecionada e vice-versa.
Grupo Tipo de seleção

Permite determinar se as faces selecionadas estão total ou parcialmente no volume definido quando define Nível de seleção da pilha como Face.

  • Janela Seleciona somente as faces com os três vértices contidos no volume de seleção.
  • Cruzamento Seleciona faces com um só vértice contido no volume de seleção.
Selecione por grupo

Estes controles permitem definir a seleção com um primitivo, um objeto de malha, ou por características de superfície.

Volume
  • Caixa/Esfera/Cilindro Para definir o espaço de seleção usando um gizmo de forma primitiva padrão, escolha uma das opções a seguir. Você pode, então, ajustar, rotacionar ou mover o gizmo para qualquer lugar ao redor do objeto.
  • Objeto de malha Selecione para usar outro objeto para definir o espaço de seleção. Após escolher Objeto de malha, clique no botão abaixo do mesmo (legendado como "Nenhum" por padrão) e selecione um objeto para usar como o volume.

    Além de objetos de malha, poderá usar objetos patch e objetos NURBS. Além disso, se ativar a implementação Seleção suave Usar seleção suave, é possível usar objetos spline e sistemas de partículas para definir a seleção. Essa última opção é bastante efetiva, pois a seleção muda à medida que as partículas se movem.

    [botão Objeto de malha] Clique nesse botão e selecione um objeto para definir o espaço de seleção. Não é necessário selecionar Objeto de malha primeiro, mas é preciso escolher Objeto de malha para usar o objeto como um volume. Após você selecionar um objeto, seu nome aparece no botão. Este botão é denominado "Nenhum" se nenhum objeto foi selecionado.

    • Nota: A seleção depende de um volume que se interseta com o objeto. Se um gizmo ou objeto for dimensionado para baixo e movido dentro de um objeto, nenhuma seleção ocorre porque não há geometria dentro do volume do gizmo.
Utilize seleção de pilha
Quando ativa, esta opção bloqueia a seleção de pilha atual. Com este botão, é possível alternar a seleção que está sendo transmitida ao modificador ou modificá-la com as ferramentas e os recursos já existentes no modificador.
Recursos de superfície

Define a seleção por características de superfície ao invés de um volume geométrico. Embora não tenha vínculo significativo com volume essa opção foi adicionada porque Seleção de volume é um modificador processual, e Seleção de malha é explícito. Agora, mesmo se a topologia mudar, a Seleção de volume vai selecionar consistentemente as faces ou vértices usando um material ou grupo de suavização em particular.

Indique qual o tipo de característica de superfície onde basear a seleção escolhendo uma das seguintes opções:

  • ID de material Especifica um ID de material. Todas as faces ou vértices que usem a ID indicada pelo valor do girador são selecionadas.
    Nota: A partir do 3ds Max 2024.2, o parâmetro ID de material pode ser animado, permitindo orientar seleções em diferentes pontos na sua linha de tempo.
  • Grupo Sm Especifica um grupo de suavização. Todas as faces ou vértices que usem a ID indicada pelo valor do girador são selecionadas.
    Nota: A partir do 3ds Max 2024.2, o parâmetro Grupo Sm pode ser animado, permitindo orientar seleções em diferentes pontos na sua linha de tempo.
  • Mapa de textura Especifica um mapa de textura da cena. Clique no botão de mapa (legendado como "Nenhum" por padrão) para abrir o Navegador de materiais/mapas e escolher um mapa de textura para uso na seleção. Todas as faces ou vértices que usem esse mapa de textura serão selecionados. Ao usar a opção Mapa de textura, também é possível especificar um canal de mapeamento ou canal de cores do vértice usando os botões de opção e o girador Cor do mapa/vértice.

    Você também pode arrastar e soltar um mapa de umaranhura de exemplo do Editor de material. Se o Editor de material slate estiver aberto, será possível arrastar de um soquete de saída de um nó do mapa e soltar nesse botão. Você também pode arrastar e soltar de um botão de mapa no Editor de material ou de qualquer outro local da interface do 3ds Max. Quando larga um mapa no botão de mapa, uma caixa de diálogo pergunta se deseja que o mapa seja uma cópia (independente) ou uma instância do mapa de origem.

    Para ajustar os parâmetros do mapa (por exemplo, para atribuir um bitmap ou alterar as configurações de coordenadas), arraste o botão Mapa para o Editor de material e certifique-se de soltá-lo como uma instância. No Editor de material compacto, queda Compactar o mapa sobre uma ranhura de amostra não utilizados. No Editor de material slate, solte-o sobre a Vista ativa.

    Nota: Aplique o mapeamento ao objeto abaixo de Selecionar vol. na sua pilha, para que a seleção do Mapa de Textura funcione. Ou seja, o modificador Selecionar vol. deve ter coordenadas de mapeamento transmitidas à pilha para que possa ser usado um mapa de textura para seleção.
    Nota: Se definir Tipo de seleção como Janela, os vértices serão selecionados se todas as faces em que tocam usarem o material ou grupo de suavização especificado. Se definir o Tipo de seleção como Cruzamento, os vértices serão selecionados se tocarem em qualquer face que use o material ou grupo de suavização especificado.
Alinhamento de grupo

Estes controles são normalmente usados quando o gizmo foi transformado fora de sua orientação original para o objeto.

Ajustar

Redimensiona o gizmo para caber ao redor do objeto ou seleção anterior na pilha. Mantém qualquer rotação anterior.

Centro

Recentraliza o gizmo do objeto ou seleção anterior na pilha. Mantém qualquer escala ou rotação anterior.

Redefinir

Retorna o gizmo ao seu tamanho e orientação padrão. Cancela o efeito de todas as transformações anteriores.

Ajuste automático

Quando ativado, ajusta automaticamente o tamanho e forma do gizmo para caber no objeto quando você altera a topologia subjacente (por exemplo, transformando vértices).

Implementação Seleção suave

Estes controles, disponíveis somente no nível de seleção Pilha de vértices, permitem definir um enfraquecimento de influência gradual entre os vértices selecionados e não selecionados. Consulte a implementação de Seleção suave (Editar/Malha editável).

Nota: A seleção suave não se aplica a materiais ou grupos de suavização. Contudo, se já houver uma seleção ponderada transmitida à pilha, uma Seleção de volume definida como Material ou modo Grupo de suavização e not definida como Substituir preservará a seleção.
