Para trabalhar com estilizações da cor da nuvem de pontos e esquemas de cores

Como selecionar as estilizações da cor da nuvem de pontos e atribuir esquemas de cores.

Escolher uma estilização de cor

1. Selecione uma nuvem de pontos.
2. Clique na guia contextual Nuvem de pontos > painel Visualização > menu suspenso Estilização de cores e selecione uma opção de estilização.
   Pesquisa
   • Digitalizar cores. Essa opção exibe pontos com as cores reais originalmente capturadas durante o processo de digitalização por uma câmera incorporada no scanner.
   • Cor do objeto. Essa estilização atribui a propriedade de cor do objeto da nuvem de pontos a todos os pontos da nuvem.
   • Normal. Essa opção atribui cores aos pontos com base na direção normal dos pontos.
   • Intensidade. Essa opção atribui cores aos pontos com base no valor da intensidade de retorno do pulso de laser.
   • Elevação. Essa estilização atribui cores aos pontos com base em seus valores Z.
   • Classificação. Essa opção atribui cores a cada ponto com base na classificação.

Nota: Para Intensidade, Elevação e Classificação, a estilização é baseada nos esquemas de cores atribuídos na caixa de diálogo Mapa de cores da nuvem de pontos (comando MAPACORNUVPONTOS). Se os dados necessários não existirem na nuvem de pontos, a opção ficará esmaecida no menu suspenso Estilização.

Atribuir um esquema de cor

1. Selecione uma nuvem de pontos.
2. Clique na guia contextual Nuvem de pontos > painel Visualização > lista suspensa Esquema de cores e escolha um esquema de cores.
   Pesquisa
   Nota: A estilização de cores da nuvem de pontos selecionada deve ser definida como Intensidade, Elevação ou Classificação para alterar o esquema de cores.

Personalizar um esquema de cor

Para as estilizações de intensidade e elevação, é possível editar a faixa da cor ou os valores de gradiente de um esquema de cores e alterar os valores de mínimo/máximo para os quais os valores de cores são aplicados. Para a estilização de classificação, é possível atribuir a cor exibida para cada categoria de classificação.

Personalizar o esquema de cores para estilizações de intensidade e elevação

1. Selecione uma nuvem de pontos.
2. Clique na guia contextual Nuvem de pontos > painel Visualização > Mapeamento de cores. Pesquisa

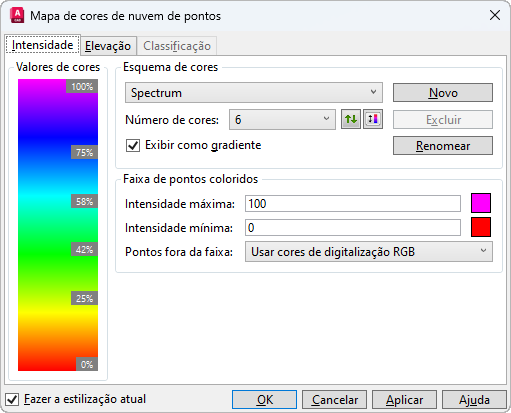

3. Na caixa de diálogo Mapa de cores da nuvem de pontos, clique na guia Intensidade ou Elevação.

4. Edite as configurações do esquema de cores, as cores individuais nos valores de cores e/ou o intervalo de pontos, conforme necessário.
5. Clique em OK.

Personalizar o esquema de cores para a estilização da classificação

1. Selecione uma nuvem de pontos.
2. Clique na guia contextual Nuvem de pontos > painel Visualização > Mapeamento de cores. Pesquisa

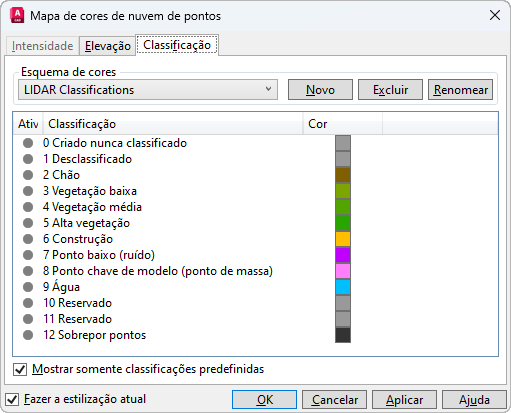

3. Na caixa de diálogo Mapa de cores da nuvem de pontos, clique na guia Classificação.

4. Para controlar a exibição de pontos da nuvem de pontos correspondente a cada classificação, clique no ícone Ativar/Desativar para ativar ou desativar a exibição.
5. Para alterar a cor atribuída a uma classificação, clique na amostra de cor correspondente e selecione uma nova cor.
6. Clique em OK.
