O recurso Detectar e converter analisa desenhos para identificar rapidamente objetos que podem ser convertidos em blocos. Esse recurso economiza tempo, aumenta a produtividade e reduz erros no processo de conversão de blocos.
Nota: Detectar e converter está atualmente em Visualização técnica, o que significa que a capacidade de detecção está melhorando constantemente. O que é uma visualização técnica?
Detectar e converter do AutoCAD usa o Autodesk AI para verificar o desenho e identificar objetos que podem ser convertidos em blocos.

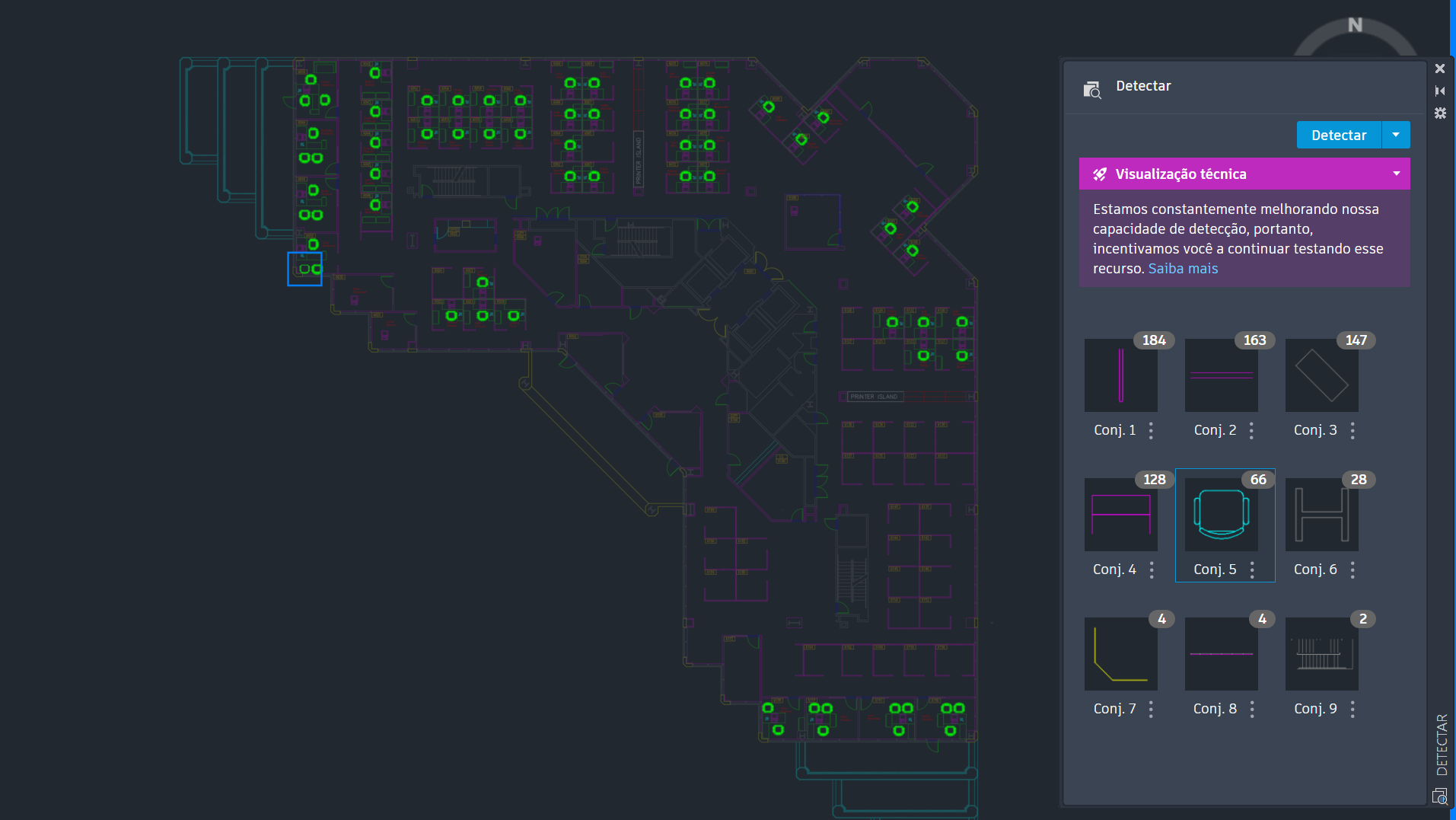

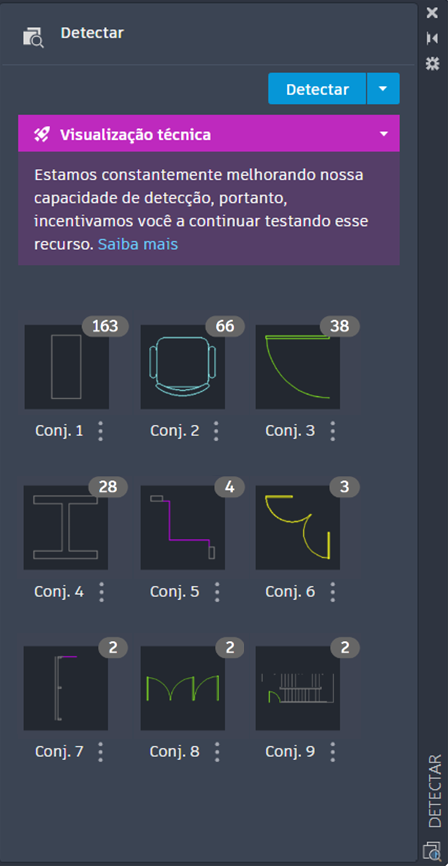

Quando você inicia a Detecção, o Autodesk AI verifica a geometria do desenho. Quando a análise do desenho é concluída, a paleta notifica você sobre os conjuntos de objetos detectados que podem ser convertidos em blocos. Um conjunto representa um grupo de objetos semelhantes detectados que podem ser convertidos em um único bloco.
Ao clicar nas reticências verticais ao lado de cada conjunto numerado, você tem a opção de converter cada conjunto em um bloco novo ou existente ou editar a instância principal, que é a definição de bloco principal na conversão em um novo bloco. Como alternativa, se você decidir converter em um bloco existente, a instância principal será usada para definir a escala de inserção e a rotação para o bloco.

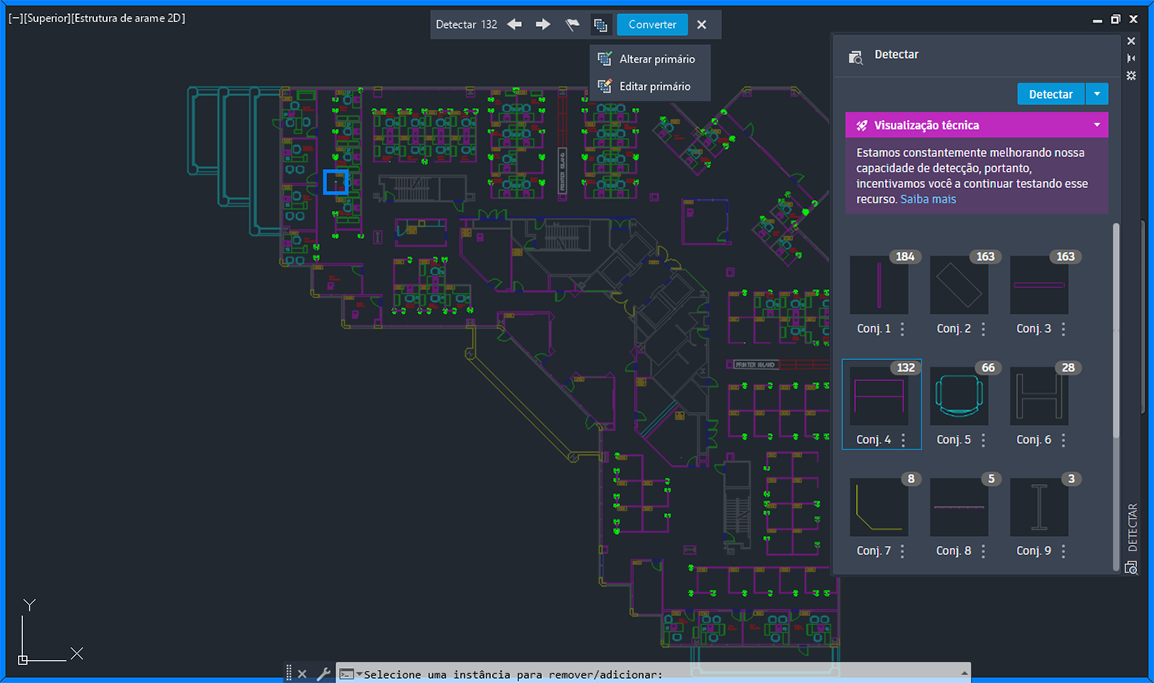

No modo de revisão, é exibida a barra de ferramentas Detecção na parte superior da janela de desenho.
Na barra de ferramentas, é possível:
- Ver o número total de instâncias encontradas em um conjunto
- Navegar para a instância anterior ou seguinte no desenho
- Alterar ou editar a instância principal, que é contornada por uma borda azul
- Converter em bloco

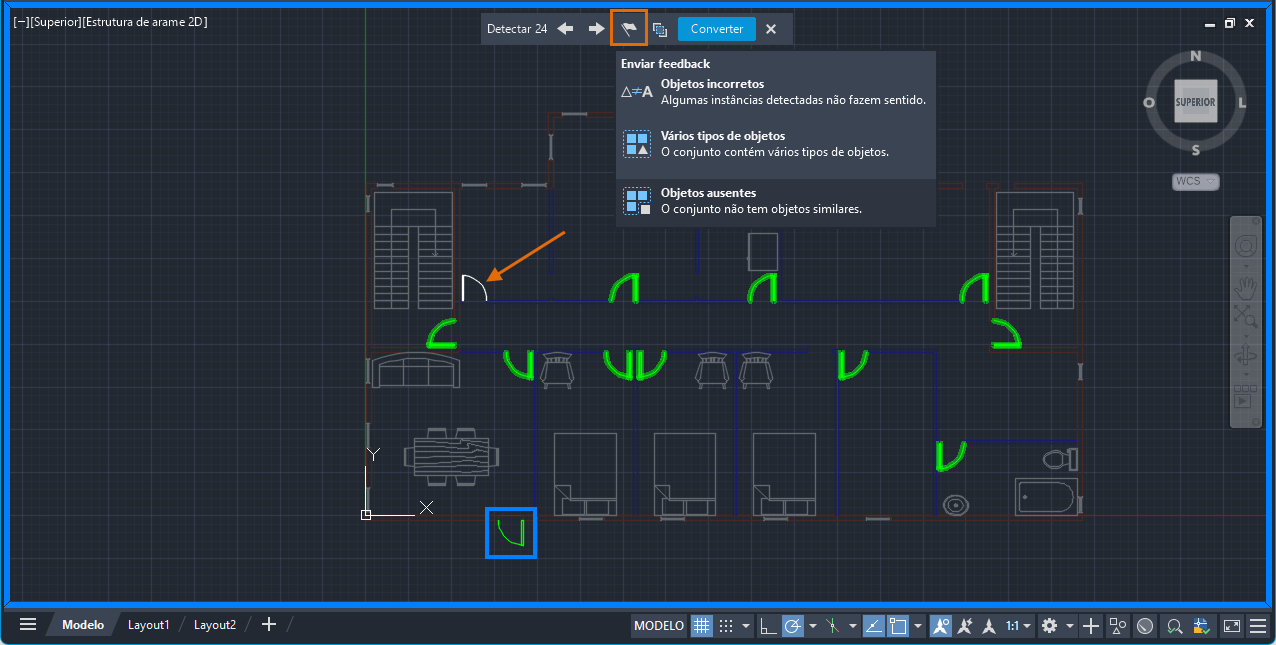

Ao rever os resultados da detecção, é possível encontrar conjuntos ou instâncias incorretos. No exemplo a seguir, um objeto similar não é detectado e incluído no conjunto. É possível relatar esse erro usando a barra de ferramentas Detecção. Ao relatar erros, você contribui para melhorar o desempenho geral e a precisão dos recursos.
Considerações principais
Detectar e converter é um recurso de Visualização técnica. Isso significa que estão sendo feitos esforços contínuos para melhorar sua funcionalidade e seus recursos. Aqui estão alguns pontos importantes a serem considerados:
- Detectar e converter foi projetado para funcionar em desenhos de vista de planta. Atualmente, a detecção é melhor na identificação de objetos de arquitetura, como portas, banheiras e vasos sanitários, embora nem todos os objetos de arquitetura possam ainda ser detectados com precisão.
- Para aprimorar a precisão da detecção à medida que continuamos a melhorar o recurso, é recomendável definir o desenho para unidades reais antes de iniciar a detecção.
Enquanto você está no modo de revisão, os seguintes comandos ficam temporariamente bloqueados:
- CONVERTERBLOCO
- -CONVERTERBLOCO
- EDITARBLOCO
- -EDITARBLOCO
- PESQUISAB
- -PESQUISAB
- COMPARAR
- -COMPARAR
- CONTAGEM
- LISTACONTAGEM
- IMPORTREVISAO
- -IMPORTREVISAO
- EDITARREF
- -EDITARREF
- TRAÇO
- COMPARARVERSAO
- ANEXAREFEX
- CORTAREFEX
- COMPARARX
Analisar desenhos e identificar rapidamente objetos que podem ser convertidos em blocos economiza tempo, aumenta a produtividade e reduz erros no processo de conversão de blocos. À medida que o recurso continua a evoluir, seu feedback e a geração de relatórios de erros são importantes para melhorar o desempenho e a precisão.
