Os snaps a objeto fornecem uma forma de especificar localizações precisas em objetos sempre que você for solicitado a inserir um ponto dentro de um comando.

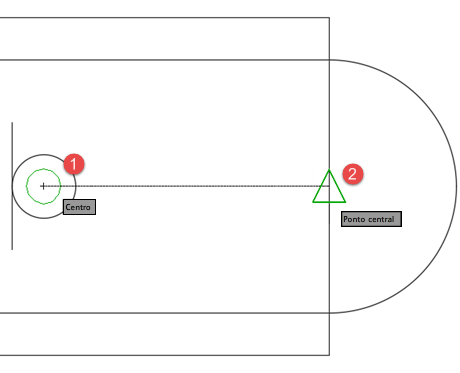

Por exemplo, é possível usar snaps ao objeto para desenhar uma linha desde o centro de um círculo até o meio de outra linha.
É possível especificar um snap ao objeto sempre que um ponto for solicitado. Por padrão, um marcador e uma dica de ferramenta são exibidos quando você move o cursor sobre uma localização de um snap ao objeto em um objeto. Esse recurso, denominado AutoSnap ™ , fornece uma confirmação visual que indica quais snaps ao objeto estão em efeito.
Especificar um snap a objeto
Para especificar um snap objeto em um prompt solicitando um ponto, você pode executar uma das seguintes ações:
- Pressione Shift e clique com o botão direito do mouse para exibir o menu de atalho Snap ao objeto.
- Clique com o botão direito do mouse e selecione um snap ao objeto no submenu Sobreposições de snap
- Clique em um botão de snap ao objeto na barra de ferramentas de Snap ao objeto.
- Insira o nome de um snap a objeto
Quando você especifica um snap ao objeto em um prompt por um ponto, o snap ao objeto permanece em efeito somente para o próximo ponto que for especificado. Snaps ao objeto serão executados apenas quando um ponto for solicitado.
Usar snaps ao objeto em execução
Se você precisar usar um ou mais snaps ao objeto repetidamente, será possível ativar executar snaps ao objeto, que persistem em todos os comandos subsequentes. Por exemplo, você pode definir o ponto de extremidade, o meio e o centro como os snaps ao objeto em execução.
- Na barra de status, clique no botão Snap ao objeto ou pressione F3 para ativar ou desativar snaps ao objeto.

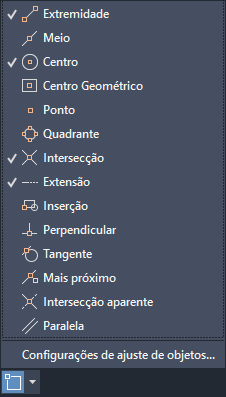

- Na barra de status, clique na seta para baixo ao lado do botão Snap ao objeto e selecione os snaps ao objeto que você deseja manter.
