Além de blocos idênticos, esse recurso agora encontra variações de texto para simplificar ainda mais as tarefas repetitivas no AutoCAD.
Agora inclui variações de texto
PESQUISAB, anteriormente conhecido como CONVERTERBLOCO, localiza todas as instâncias da mesma geometria em um desenho para uma conversão eficiente do bloco.
Com esta versão, Pesquisar e converter também encontra variações de texto para converter em atributos de bloco. Esse novo recurso é útil para classificar tipos repetitivos, mas variáveis de texto, como números de quartos de hotel ou nomes de quartos.
Depois de decidir converter instâncias correspondentes em um bloco, você verá a miniatura da visualização. Agora, você pode ver facilmente o objeto selecionado e a variação do texto.
Juntamente com a conversão de instâncias correspondentes em um bloco, você pode especificar identificadores de atributo para variações de texto clicando em Definir identificadores de atributo.
Maior facilidade de acessar e usar

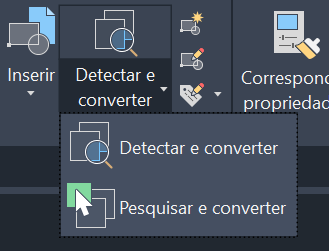

Agora você pode iniciar o recurso Pesquisar e converter facilmente pela faixa de opções.

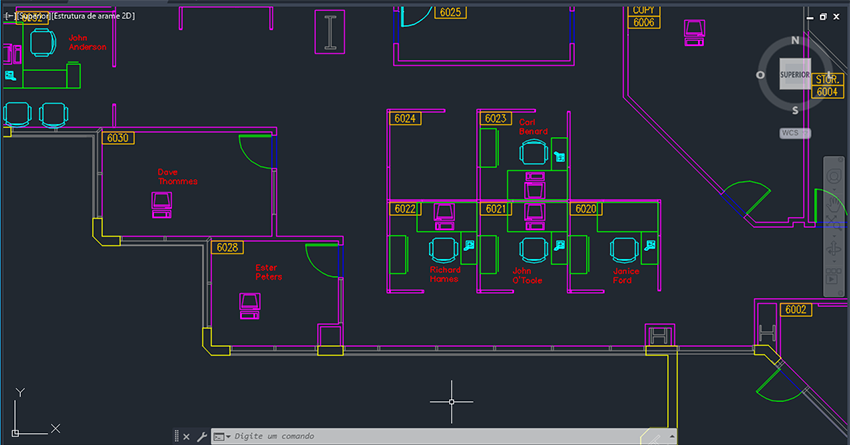

Depois que você executar PESQUISAB, o novo modo de revisão de pesquisa realçará todas as instâncias correspondentes.
Na barra de ferramentas de revisão de pesquisa, é possível:
- Ver o número total de instâncias correspondentes
- Navegar para a instância anterior ou seguinte no desenho
- Ajustar os filtros para incluir blocos existentes e/ou variações de texto
- Converter em bloco
Novos comandos
PESQUISAB – Substitui CONVERTERBLOCO. Exibe a caixa de diálogo Converter, que fornece opções para converter entidades selecionadas e instâncias idênticas em blocos.
-PESQUISAB – Substitui -CONVERTERBLOCO. No prompt do comando, converte as entidades selecionadas e as instâncias idênticas em blocos.
Novas variáveis de sistema
TEXTTOATTRIBUTE – No comando PESQUISAB, se forem selecionados objetos de texto, essa variável de sistema controlará se as variações de texto serão pesquisadas para conversão em atributos de bloco.
BSEARCHINCLUDEEXISTINGBLOCKS – Substitui BCONVERTINCLUDEEXISTINGBLOCKS. Controla se as instâncias de bloco existentes são selecionadas pelo comando PESQUISAB por padrão. Os usuários ainda podem fazer ajustes na seleção durante o processo de revisão.
Comandos obsoletos
CONVERTERBLOCO – Não é mais necessário. Essa funcionalidade está incluída no comando PESQUISAB.
-CONVERTERBLOCO – Não é mais necessário. Essa funcionalidade está incluída no comando -PESQUISAB.
Variáveis de sistema obsoletas
BCONVERTINCLUDEEXISTINGBLOCKS – Não é mais necessário. Essa funcionalidade está incluída na variável de sistema BSEARCHINCLUDEEXISTINGBLOCKS.
