Nesta versão, a Detecção melhorou o recurso de detecção, bem como a opção de alterar e editar a instância principal.
Capacidade de detecção melhorada
DETECÇÃOB, anteriormente DETECÇÃO, usa o Autodesk AI para identificar e agrupar objetos semelhantes em um desenho para facilitar a conversão de blocos.
Detectar e converter é uma Visualização técnica, o que significa que o recurso e a funcionalidade de detecção melhoraram desde a última versão e continuarão a melhorar.
- Portas de abertura única
- Portas de abertura dupla
- Vasos sanitários
- Banheiras
- Mictórios
- Símbolos genéricos de iluminação
- Milímetro
- Centímetro
- Decímetro
- Polegada
- Pés
- Jarda
- Metro
Maior facilidade de acessar e usar
Agora é possível iniciar facilmente Detectar e converter por meio da faixa de opções.

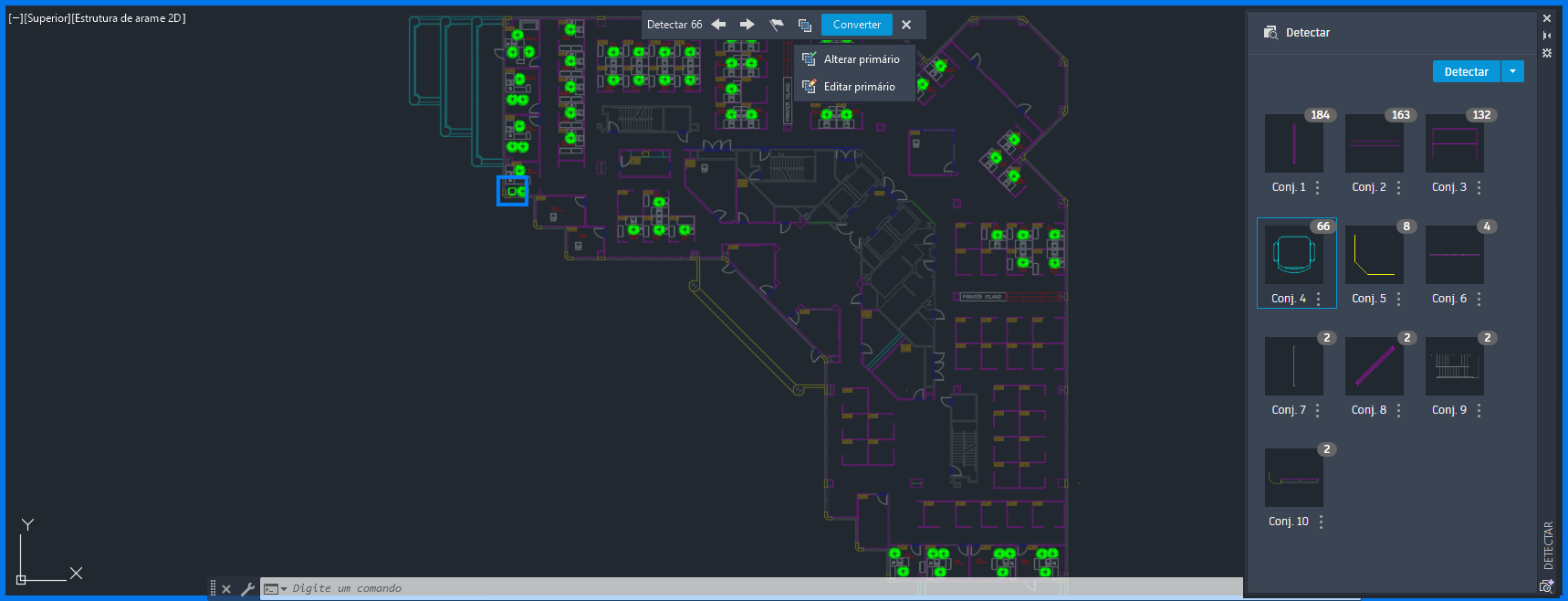

Depois que você executar DETECÇÃOB, a paleta Detecção mostrará todos os conjuntos detectados em uma nova exibição em miniatura.
Depois de clicar em um conjunto, o novo modo de revisão Detectar realça todas as instâncias encontradas.
Na barra de ferramentas de revisão, é possível:
- Ver o número total de instâncias encontradas
- Navegar para a instância anterior ou seguinte no desenho
- Alterar ou editar a instância principal
- Converter em bloco
Opção para editar ou alterar a instância principal
Com esta versão, Detectar e converter agora permite editar ou alterar a instância principal. Agora você pode escolher uma instância principal diferente selecionando Alterar principal na barra de ferramentas de revisão.
Ou, você pode adicionar ou remover objetos da instância principal selecionada para editá-la e refinar a pesquisa. A funcionalidade Editar principal está disponível na barra de ferramentas de revisão e na paleta.
Considerações principais
- CONVERTERBLOCO
- -CONVERTERBLOCO
- EDITARBLOCO
- -EDITARBLOCO
- PESQUISAB
- -PESQUISAB
- COMPARAR
- -COMPARAR
- CONTAGEM
- LISTACONTAGEM
- IMPORTREVISAO
- -IMPORTREVISAO
- EDITARREF
- -EDITARREF
- TRAÇO
- COMPARARVERSAO
- ANEXAREFEX
- CORTAREFEX
- COMPARARX
