Para exportar componentes de construção
Exporte um arquivo RFA, IFC ou ADSK que contenha o modelo, os dados de conector e outras informações necessárias para se comunicar com o AutoCAD MEP e o Revit MEP.
Na faixa de opções, clique na guia Ambientes
painel Iniciar Conteúdo de BIM.Na faixa de opções, no painel RFA, clique em Propriedades do autor e inclua as propriedades do Inventor pertinentes ao uso para o arquivo exportado.
Na faixa de opções, no painel RFA, clique em Exportar componentes de construção
.Observação: Se o modelo for complexo ou tiver muitos componentes, será solicitado que você crie uma versão simplificada. Isto é recomendado se você planeja exportar um modelo da família do Revit (RFA). Clicar em Sim finaliza o comando Exportar componentes de construção e ativa o comando Simplificar substituto. Para obter informações sobre como criar peças simplificadas a partir de montagens, consulte Criar uma peça simplificada a partir de uma montagem.Especifique o valor Salvar como tipo escolhendo uma destas opções:
Arquivo da família Revit (*.rfa) - padrão
IFC (*.ifc)

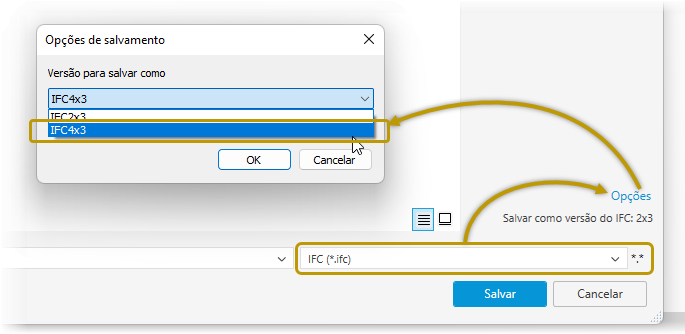

Clique em Opções para escolher entre IFC 2x3 ou IFC 4x3
Arquivos do Autodesk Exchange (*.adsk)

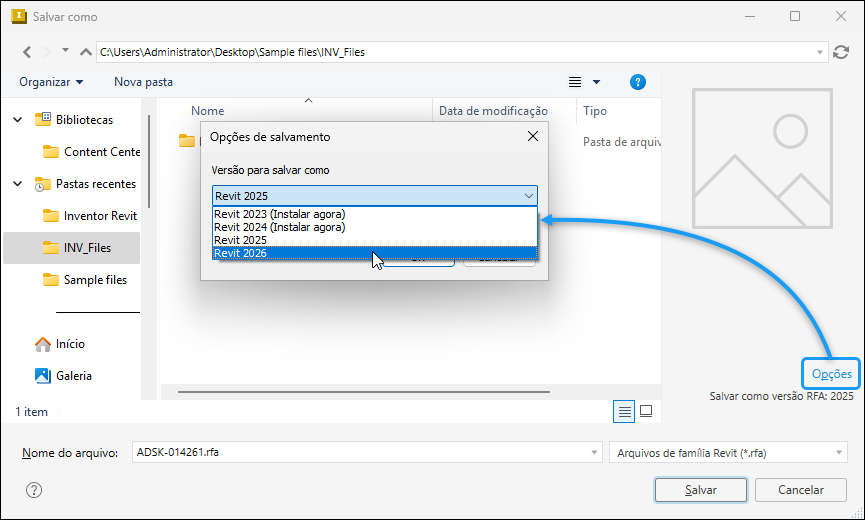

(Opcional) Para arquivos RFA, você pode especificar a versão do Revit (2023 ou superior) para a qual deseja gerar a saída. Na caixa de diálogo Salvar como, clique em Opções e em Opções de salvamento, selecione a versão do Revit para o arquivo RFA.
Observação: Se a versão correspondente do Revit Core Engine (RCE) não estiver instalada, será solicitado que você a instale. Se você concordar em instalar o RCE correspondente, o comando Exportar componentes de construção será fechado e a instalação será iniciada. Durante a instalação, é possível continuar em outro trabalho do {inventor}. Após a instalação ter sido concluída, é possível ativar o comando Exportar componentes de construção (Etapa 2 acima). Esse recurso foi adicionado no {inventor} 2023.Quando terminar, clique em Salvar.
