Sobre como trabalhar com projetos de arquitetura e construção

Saiba como importar modelos do Revit, usá-los como referências ou convertê-los para uso com seus produtos. E como preparar modelos de Inventor para exportação para o formato RFA ou RVT do Revit.

Novidades: 2021, 2026

Como fabricante de produtos usados na indústria de AEC, é fundamental colaborar com os projetistas de construção. O Inventor permite o uso de dados entre Revit e Inventor para que seus projetos de produtos reflitam o ambiente de AEC, permitindo que você projete no contexto do modelo do Revit. Isso garante que seu projeto reflita o ambiente de construção onde será utilizado.

Interoperabilidade do Inventor com o Revit:

• sejam fáceis de usar
• sejam associativos aos dados de origem
• possam ser convertidos em modelos nativos quando necessário
• incluam arquivos vinculados

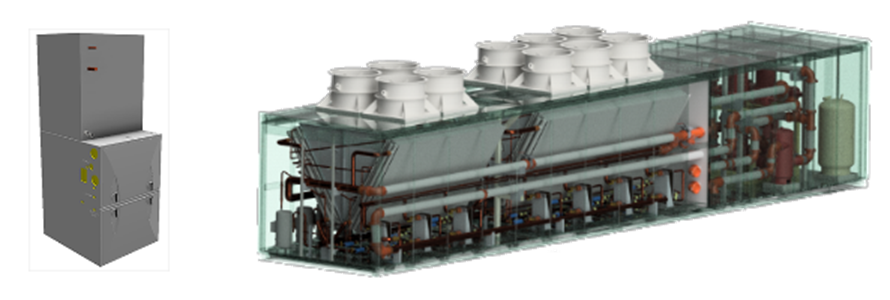

Os usuários de softwares BIM, como o Autodesk Revit, preferem modelos simplificados para os componentes adquiridos. Os fabricantes de componentes que usam o Autodesk Inventor para criar modelos totalmente detalhados podem criar representações de produtos simplificadas para colaboração com o Revit ou outros softwares de arquitetura.

Em um fluxo de trabalho normal, os dados de AEC podem ser fornecidos a você por meio de um projeto do Autodesk Construction Cloud, unidades compartilhadas internamente ou fornecidas eletronicamente. O ambiente de conteúdo de BIM do Inventor foi projetado para acelerar a criação de modelos aprimorados para uso no Revit.

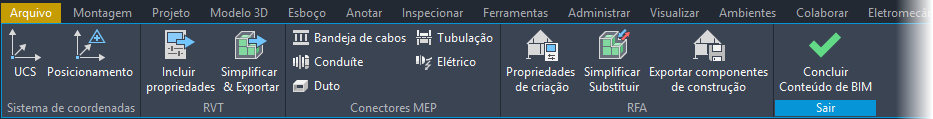

Na faixa de opções, clique em Ambientes Conteúdo de BIM para entrar no ambiente.

É possível pausar o cursor sobre cada ícone para saber mais sobre o comando. Quando a dica de ferramenta estendida for exibida, use F1 para acessar o conteúdo de aprendizado do comando.

Em uma montagem do Inventor

1. Crie um modelo de produto do Inventor configurável e totalmente detalhado.

2. Na faixa de opções, clique em Ambientes Conteúdo de BIM para entrar no ambiente.

3. Oriente o modelo para uso no Revit usando as ferramentas no painel Sistema de coordenadas.

   • UCS para criar um sistema de coordenadas do usuário específico para o projeto.
   • Posicionamento para definir a orientação do modelo e o ponto de colocação que é usado no Revit.

4. Para saída de RVT, use as ferramentas no painel RVT.

   • Use Incluir propriedades para compartilhar seletivamente propriedades do Inventor e adicionar metadados de BIM no Revit. Selecione as propriedades que deseja incluir no arquivo RVT.

     • Após a exportação, todos os componentes possuem a iProperty Categoria do Revit (na guia Projeto das iProperties), que tem como padrão . Em Incluir propriedades, é possível selecionar uma Categoria padrão (Revit) para aplicar a todos os componentes que tenham a iProperty Categoria do Revit definida como .

   • Use Simplificar e exportar para exportar para o formato RVT.

5. Para saída RFA, use os conectores MEP e as ferramentas do painel RFA para preparar o modelo.

   • Use os conectores MEP para adicionar os conectores BIM necessários ao modelo.

     Para obter mais informações, consulte:

     • Conector de bandeja de cabos
     • Conector de conduíte
     • Conector de conduto
     • Conector elétrico
     • Conector de tubo

   • Use as propriedades do Autor para:

     • Adicionar metadados de BIM ao seu produto. O Inventor fornece acesso a:

       • Uma lista de categorias pesquisáveis do Revit, para que você possa especificar seu produto nos termos do Revit.

       • Propriedades do modelo que você deseje exportar.

         • Recomendado: Crie uma iProperty chamada "RevitFamilyTypeName". O valor será usado como nome do tipo de família no Revit. O valor dessa propriedade pode ser uma sequência de caracteres estática ou pode ser atribuído de forma programática usando uma regra de iLogic para torná-la única para os valores de parâmetro fornecidos.

       • Especifique a orientação do modelo e o ponto de inserção.

       • Clique em OK ou em Aplicar se mais edições forem necessárias.

   • Utilize o comando Simplificar substituto para criar um modelo substituto que contenha somente o conteúdo visível no modelo de BIM exportado.

     Você deve excluir componentes que:

     • Não estejam visíveis para o consumidor, isto é, o usuário do Revit, o arquiteto, etc.
     • Representem propriedade intelectual
     • Não contribuam significativamente para a apresentação visual, por exemplo, pequenas peças como fixadores e outras que não indicam necessariamente tamanho/função/etc.
     • Opcionalmente, você pode simplificar os componentes restantes removendo operações e espaços vazios internos.

   • Use Exportar componentes de construção para criar o arquivo RFA. Você também pode criar arquivos .IFC e .ADSK para o componente.
