Para medir distância, comprimento, ângulo, contorno ou área em modelos ou desenhos

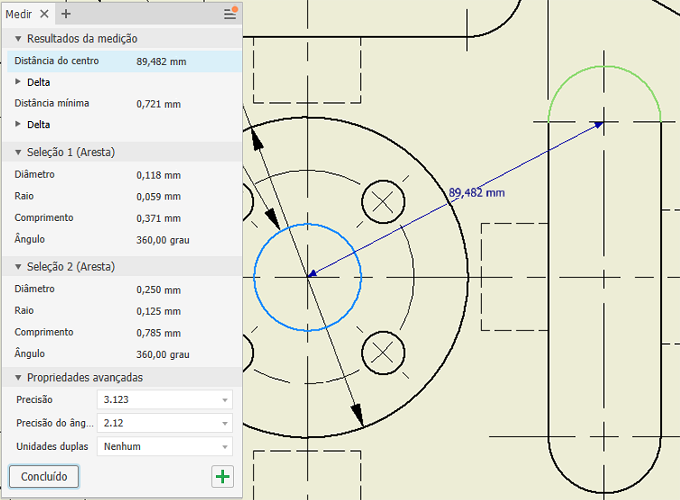

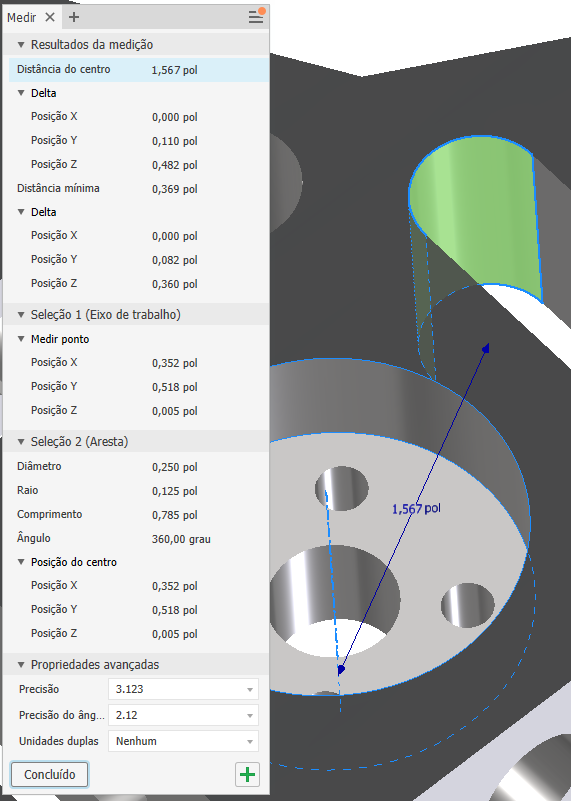

As informações de cada seleção são exibidas no painel da ferramenta de medição e na janela de desenho. O painel da ferramenta de medição mostra todos os valores possíveis para as seleções, bem como o resultado de ambas. Clicar em um valor no painel da ferramenta de medição exibe a seleção e a medida na janela de desenho.

A coluna do campo de valor pode ser redimensionada. Pause o cursor à esquerda do valor e clique e arraste para redimensionar a coluna

1. Na faixa de opções, clique na guia Ferramentas painel Medir Medir . Ou, clique em Medir no menu de indicadores.
2. Somente nas montagens do Inventor, se desejar, escolha uma prioridade de seleção: Componente, Peça ou Arestas e faces.
3. Selecione a seta suspensa Configurações avançadas e defina as unidades duplas e os valores de precisão. Se disponível, selecione o sistema de coordenadas do usuário (UCS).
4. Na janela de gráficos, clique para selecionar a geometria a ser medida:
   • Comprimento de uma aresta Clique para selecionar a aresta.
   • Diâmetro de uma face cilíndrica ou círculo Selecione a face ou a aresta.
   • Raio de uma face cilíndrica ou arco Selecione uma face ou um arco.
   • Posição de um ponto em relação à origem Clique para selecionar o ponto. A posição do ponto em relação à cada eixo do sistema de coordenadas ativo é exibida.
   • Distância entre pontos Clique para selecionar o primeiro ponto e depois clique para selecionar o segundo. Quando você seleciona o segundo ponto, são exibidas a posição do ponto em relação à origem e a posição delta relativa ao primeiro ponto.
   • Distância entre duas das seguintes geometrias: linhas/eixos, arcos/círculos, splines e qualquer tipo de superfície, ponto de esboço/face não planar Clique para selecionar a primeira geometria e, em seguida, clique novamente para selecionar a segunda.
   • Distância entre dois componentes em uma montagem Selecione o primeiro componente e, em seguida, selecione o segundo. Um valor de distância mínima é exibido. A distância mínima entre dois componentes pode ser uma aresta, uma face ou um vértice.
     Observação: Alterar a prioridade também altera o tipo de medida de distância mínima que pode ser executada, bem como a distância mínima entre componentes ou peças. A opção de prioridade padrão do comando é Selecionar faces e arestas. Quando você usa Prioridade do componente em uma montagem, é possível selecionar apenas componentes como seleções válidas, não faces. Alterando a prioridade de seleção depois de executar a primeira seleção, o comando será redefinido.
   • Comprimento do arco Selecione um arco.
   • Ângulo Use um dos seguintes métodos:
     • Selecione duas linhas, arestas ou faces.
     • Selecione dois pontos, mantenha a tecla SHIFT pressionada e selecione o terceiro ponto do ângulo.
     • Selecione um arco ou um círculo.
     • Selecione uma linha ou um eixo e, em seguida, selecione uma face plana.
   • Área e contorno Selecione a região contígua delimitada que deseja medir.
     Observação: Para incluir contornos de esboço na lista Selecionar outro, escolha a opção Configurações avançadas Detectar contornos de esboço. A configuração padrão é ATIVADA.



Para copiar um ou todos os valores: clique com o botão direito do mouse em um valor e, no menu de contexto, selecione Copiar ou Copiar tudo.

5. Clique em Concluir para fechar o painel ou Reiniciar para iniciar uma nova sequência de medidas. Também é possível iniciar uma nova sequência clicando em uma área em branco da tela.
