Para definir e gerenciar relacionamentos de junta

Cada tipo de junta define totalmente o local e o movimento dos componentes selecionados. É possível selecionar a geometria de ponto final, médio ou central(incluindo o ponto central de uma fenda) para definir uma junta. Também é possível definir condições de relacionamento da junta usando Bloquear e Proteger.

Na faixa de opções, use a guia Montagem painel Relações Junta para inserir uma junta entre dois componentes da montagem.

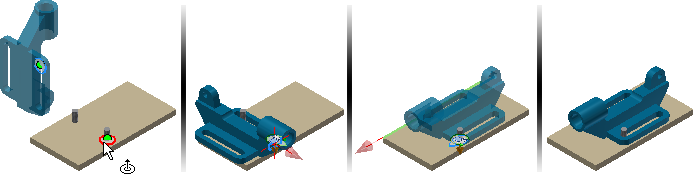

Use Juntar para posicionar os componentes e definir o movimento

Para começar, insira os componentes em um arquivo de montagem.

1. Iniciar o comando Juntar.

   O tipo de conexão padrão é Automático. Automático determina o tipo de junta de acordo com as seguintes regras:

   • A Rotacional é selecionada se as duas origens são circulares.

   • A Cilíndrica é selecionada se as duas origens são pontos em um cilindro.

   • A Esférica é selecionada se as duas origens são pontos em uma esfera.

   • A Rígida é selecionada para todas as outras seleções de origem.

     Observação: Uma conexão de controle deslizante não pode ser especificada usando uma regra de seleção.

2. Selecione a origem no componente em movimentação.

   Dica: Pressione Ctrl depois que o componente necessário for realçado para limitar a seleção ao componente.

3. A seleção de origem padrão é deduzida diretamente a partir da geometria. Para origens que não possam ser deduzidas diretamente, faça uma seleção no menu de contexto:

   • Para criar uma origem da junta entre duas faces, selecione Entre duas faces e especifique um ponto central virtual entre duas faces, selecionando duas faces e um ponto.
   • Para criar uma origem da junta e posicioná-la a uma distância de deslocamento da origem, selecione Origem do deslocamento. Arraste as setas do manipulador ou insira o valor de deslocamento para alterar a localização da origem. Selecione uma geometria de referência com a qual alinhar a origem.

4. Selecione a origem no componente estacionário.

5. Se necessário, altere o tipo de junta.

6. Se necessário, use Inverter componente para reverter a direção positiva.

7. Se necessário, selecione Alinhar 1 e uma das opções seguintes para especificar a direção do alinhamento:

   • Uma face plana, um ponto ou uma aresta no componente em movimentação.
   • Um plano de trabalho/eixo de trabalho/ponto de trabalho da janela de desenho (se visível). Se Alinhar 1 é seleção de ponto (ponto do esboço ou ponto de trabalho), Alinhar 2 também deve ser seleção de ponto.

8. Se necessário, selecione Alinhar 2 e faça uma seleção no componente estacionário para especificar a direção do alinhamento.

9. Para alterar a direção do alinhamento, selecione Inverter alinhamento.

10. Clique em Aplicar ou OK para concluir a operação.

Usar limites para definir a faixa de movimento

Para definir um limite:

1. Crie ou edite uma junta.

2. Abra a caixa de diálogo e clique na guia Limites.

   Dica: Se a caixa de diálogo não estiver disponível, pressione os três pontos na minibarra de ferramentas para exibi-la.

   A disponibilidade das opções Angular ou Linear depende do tipo de junta. Por exemplo, uma junta de rotação suporta limites Angulares, mas os limites Lineares não estão disponíveis.

   Observação: Os limites não estão disponíveis para juntas rígidas.

3. Defina os valores necessários Início, Atual e Final.

4. Clique em Ok.

Uma relação com um limite definido é marcado com um símbolo +/- no navegador.

Bloquear ou Proteger junta

• Bloquear uma relação para manter a posição atual. Bloquear é diferente da fixação de um componente. A fixação elimina todos os graus de liberdade e corrige a posição do componente no espaço. Bloquear elimina todos os movimentos, mas permite que o componente altere a posição quando os componentes relacionados são movimentados.
• Proteger uma relação para avisar se as relações adicionadas violam os graus de liberdade necessários.

Bloquear ou Proteger relacionamento:

1. Localize a relação no navegador.
2. Clique com o botão direito do mouse na relação e selecione Bloquear ou Proteger no menu de contexto.
3. Para remover a condição, desmarque a marca de seleção.

Editar ou modificar juntas

Para editar uma junta, clique duas vezes na junta no navegador de modelo ou clique duas vezes no glifo da junta na área de desenho.

Para modificar uma junta, selecione a junta no navegador de modelo e modifique o valor no campo de edição.
