Sobre como criar peças de tubos e tubulações

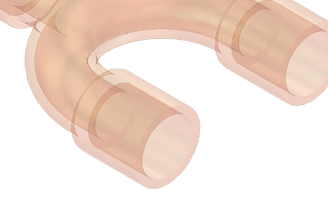

Após criar um acessório ou componente personalizado e transformá-lo em uma família de iPart, pode- se utilizar o comando Criação de Tubos e Tubulação para preparar a peça para publicação na Biblioteca do Centro de Conteúdo. Também é possível criar e publicar uma peça normal (não uma iPart) como um acessório.

Uma vez criadas, é possível publicar as peças normais e iParts de tubos e tubulações no Centro de conteúdo.

Observação: Os componentes criados que não pertencem a uma biblioteca podem ser inseridos diretamente em uma montagem de tubos e tubulações usando o comando Inserir acessório na guia Trecho de tubulação.

Quais tipos de peças estão disponíveis para criação e publicação?

Todos os tipos de peças padrão, como adaptadores, cruzes, cotovelos, flanges e etc., estão disponíveis para criação e publicação com o número padrão de conexões. Não é possível criar peças normais como peças de conduíte. Use o tipo Outro quando você não conseguir classificar a peça sendo criada em nenhum dos tipos de acessório disponíveis.

Tipo de peça

Conexões padrão

Acessórios/Conduítes

Adaptadores

2

Acessório

Mancais

2

Acessório

Tampas

1

Acessório

Conectores

2

Acessório

Acoplamentos

2

Acessório

Cruzes

4

Acessório

Cotovelos

2

Acessório

Flanges

2

Acessório

Gaxetas

2

Acessório

Acessórios de mangueira

2

Acessório

Inserções

2

Acessório

Nipples

2

Acessório

Porcas

2

Acessório

Tampões

1

Acessório

Redutores

2

Acessório

Vergaduras de retorno

2

Acessório

Uniões em T

3

Acessório

Uniões

2

Acessório

Válvulas

2

Acessório

Vergaduras em Y

3

Acessório

Mangueiras

2

Conduíte . Este tipo não está disponível para a criação de peças de tubos e tubulações normais.

Tubulações

2

Conduíte. Este tipo não está disponível para a criação de peças de tubos e tubulações normais.

Tubos

2

Conduíte. Este tipo não está disponível para a criação de peças de tubos e tubulações normais.

Other

2

Acessório. Este tipo é usado quando você não conseguir classificar a peça criada em nenhum dos tipos de acessório disponíveis.

Ramificações

2

Acessório. Inclui uma subcategoria, Com solda de topo.

Como peças de tubos e tubulações são criadas?

Você pode criar e publicar iParts de tubos e tubulações como tubulações ou como acessórios. Ao criar iParts de tubos e tubulações, é necessário especificar:

Você só pode criar e publicar peças normais como acessórios. Quando criar peças normais, você deverá especificar:
