Para combinar ou dividir corpos e faces

Novidades: 2025.2

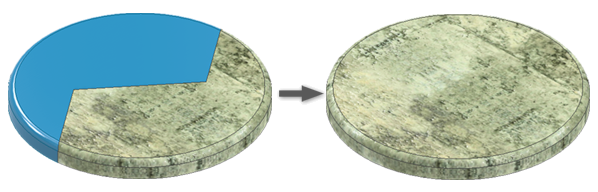

Combinar corpos sólidos

1. Clique na guia Modelo 3D painel Modificar Combinar .

2. O seletor Corpo base fica ativo por padrão. Selecione o corpo sólido base na janela de desenho. Quando os corpos selecionados têm aparências diferentes, a aparência do corpo base é usada para o resultado da tarefa de combinação.

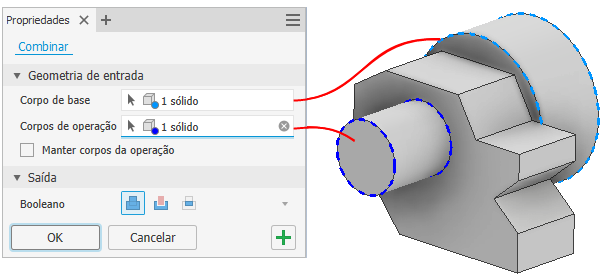

   Observação: Quando uma seleção é concluída, um ponto colorido é exibido. Esse ponto corresponde à seleção realçada na exibição gráfica.



3. O seletor Corpos de operação é ativado automaticamente. Selecione um ou mais corpos sólidos para combinar com a base. O número de corpos da operação é exibido no seletor. Use a seleção com janela para acelerar a seleção de vários corpos.

4. (Opcional) Selecione Conservar corpo da operação.

   A opção Conservar corpo da operação mantém o corpo usado na operação como um corpo independente. A visibilidade é desativada depois da operação. Se não está selecionado, o corpo da operação é consumido e não pode ser utilizado em outras operações.

   Observação: A exclusão de um comando Combinar restaura o corpo da operação consumido. A visibilidade de um corpo da operação retido é desativada por padrão.

5. Selecione uma operação de saída para a combinação:

   • Unir. Adiciona juntos o volume da base e os corpos da operação selecionados.
   • Recortar. Subtrai o volume dos corpos da operação selecionados do corpo de base.
   • Intersectar. Modifica o sólido base do volume compartilhado do corpo de base e dos corpos da operação selecionados.

6. Clique em OK ou Aplicar para continuar usando o comando Combinar.

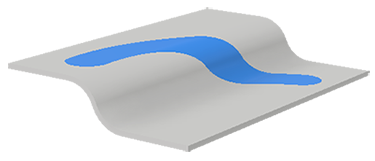

Dividir a face de um sólido ou corpo de superfície

1. Clique na guia Modelo 3D painel Modificar Dividir .

2. No painel de propriedades Dividir, o seletor Ferramenta fica ativo. Selecione um esboço 2D, um esboço 3D, um plano de trabalho ou uma superfície para dividir a face.

   Observação: Os esboços 3D devem estar apoiados nas faces a serem divididas e fazer a interseção completa com elas.
   Observação: Para manter o esboço visível depois de clicar em Aplicar, verifique o menu Configurações avançadas e confirme se a opção Manter esboço visível em (+) está selecionada.

3. O seletor Faces fica ativo. Siga um destes procedimentos:

   • Na janela de desenho, selecione uma ou mais faces da peça ou do corpo de superfície a serem divididas. -Clique em Todas as faces e, na janela de desenho, selecione a peça ou o corpo da superfície para dividir todas as suas faces.

4. Clique em OK.

   Depois que as faces da peça estão divididas, é possível utilizar o comando Inclinação de faces para aplicar uma inclinação.

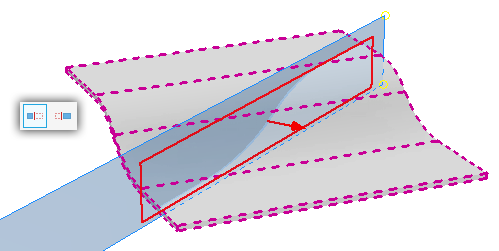

Remover um lado de um corpo sólido

1. Clique na guia Modelo 3D painel Modificar Dividir .
2. No painel de propriedades Dividir, clique em para iniciar o seletor de sólidos.
3. Usando o seletor Ferramenta, clique em um plano de trabalho, um esboço 2D ou um corpo de superfície para utilizá-lo para recortar o sólido.
4. Em Comportamento, selecione a opção Manter lado. A seta de visualização apontará na direção do lado que será removido.
   • – manter lado padrão
   • – manter lado invertido
5. Clique em OK.

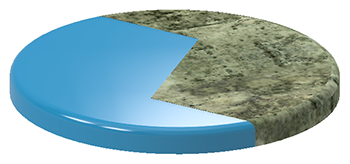

Dividir um corpo sólido em dois corpos sólidos

1. Clique na guia Modelo 3D painel Modificar Dividir .

2. No painel de propriedades Dividir, clique em para ativar a seleção de sólido.

3. Usando o seletor Ferramenta, clique em um plano de trabalho, um esboço 2D ou um corpo de superfície para utilizá-lo para dividir o sólido.

4. Se só existe um sólido no arquivo de peça, o sólido é automaticamente selecionado. Se há vários corpos sólidos presentes, selecione o sólido a ser dividido.

5. Em Comportamento, especifique a opção para manter ambos os lados.

6. Clique em OK.

   Observação: É possível exportar os corpos sólidos de um arquivo de peça com vários corpos como arquivos de peça individuais utilizando o comando Criar peça ou Criar componentes. Os arquivos criados com esses comandos são associativos ao arquivo de peça pai.

Criar duas peças a partir de uma peça dividida

Os arquivos criados com esse fluxo de trabalho não são associativos um com o outro nem com o arquivo original. Se a associatividade for necessária, utilize o método Dividir sólido em uma peça com vários corpos.

1. Crie um esboço de uma linha de partição em uma face de peça.
2. Clique em Arquivo Salvar como Salvar cópia como para salvar a peça com a linha de partição e as duas metades intactas.
3. Utilize Dividir e o comportamento apropriado para dividir a peça e remover um lado.
4. Utilize Salvar cópia como para salvar o primeiro lado da peça.
5. Abra o arquivo original, use Dividir e reverta o método de comportamento para remover o outro lado da peça.
6. Utilize Salvar cópia como para salvar o segundo lado da peça.

As duas metades da peça agora estão salvas em arquivos separados.
