Adicione um símbolo de tolerância geométrica
Na faixa de opções, clique na guia Anotar
painel Símbolos Controle de Enquadramento de Recursos.Para inserir o símbolo, use um dos métodos seguintes:
Para criar um símbolo associado à aresta de uma peça, posicione o cursor sobre a aresta e clique duas vezes para adicionar o símbolo.
Para criar um símbolo sem uma linha de chamada, clique duas vezes em uma localização para ele.
Para criar um símbolo sem uma linha de chamada associada à geometria, clique duas vezes em uma aresta ou ponto realçado. O símbolo será anexado à aresta ou ponto.
Para criar um símbolo com uma linha de chamada, clique em uma posição para o ponto inicial da linha de chamada. Se você clicar em uma aresta ou ponto realçado, a linha de chamada de detalhe será anexada à aresta ou ponto. Desloque o cursor e clique para adicionar um vértice à linha de chamada de detalhe. Quando o indicador do símbolo estiver na posição desejada, clique com o botão direito do mouse e selecione Continuar.
Dica: Para editar a posição da estrutura, posicione o cursor sobre o ponto verde do símbolo e, em seguida, clique e arraste para reposicionar. Se for movido uma pequena distância, o símbolo será invertido para o outro lado da aresta. Se o símbolo for movido uma distância maior, a estrutura será afastada da aresta, e uma chamada de detalhe será adicionada.Dica: Para rotacionar o símbolo de controle de enquadramento de recurso, clique com o botão direito do mouse no símbolo e, em seguida, clique em Rotacionar 90º no Sentido Horário ou no Sentido Anti-Horário.
(Opcional) Selecione uma predefinição de símbolo e modifique-a conforme necessário. Se não existir nenhuma predefinição, continue com estas etapas. Na etapa 5, é possível salvar uma predefinição.

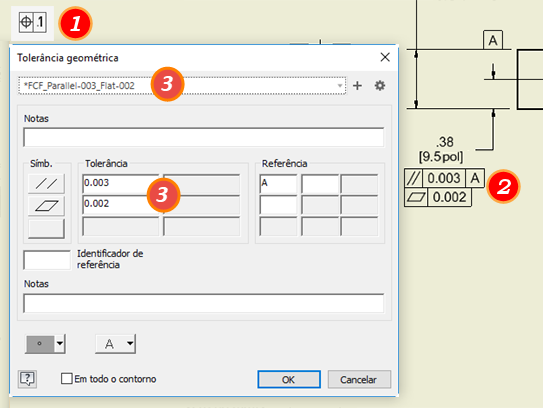

Observação: Caso não seja possível selecionar uma predefinição (texto cinza), é provável que exista uma incompatibilidade entre as configurações de estilo e o conteúdo predefinido. Para usar a predefinição, altere o conteúdo incompatível ou a configuração de estilo.Defina os atributos e valores do símbolo na caixa de diálogo Tolerância geométrica e clique em OK.
(Opcional) Se os valores do símbolo forem usados com frequência, salve-os como uma predefinição nomeada. Para salvar como uma predefinição, no campo Predefinição, clique em
e aceite o nome padrão ou especifique um nome com base em suas convenções de nomenclatura.Observação: Para obter mais detalhes sobre predefinições, consulte Para trabalhar com predefinições.Continue inserindo tolerâncias geométrica. Quando terminar de inserir símbolos, clique com o botão direito do mouse e selecione Concluir no menu para finalizar a operação.
