Para trabalhar com flanges em chapa de metal

Um flange pode estar ao longo de uma aresta ou contorno ou ser idêntico a uma face existente.

Novidades: 2025

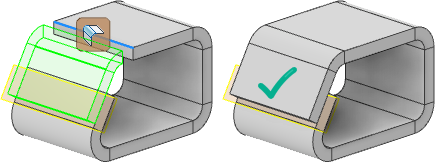

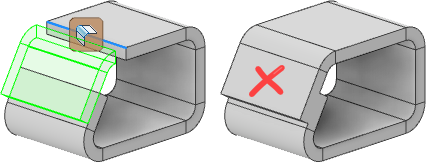

Dica: Em alguns casos, um flange pode ser mesclado em uma face existente.

Se as faces forem mescladas, tente usar um plano de deslocamento para definir o flange.

Criar flange ao longo de uma aresta ou contorno de aresta

É possível adicionar uma face e uma vergadura de chapa de metal conectadas a uma face da chapa de metal existente com um ângulo especificado. Ao criar o flange, ele é visualizado ao longo da aresta selecionada com os parâmetros padrão, os últimos valores usados ou uma predefinição.

Dica:

  1. Na faixa de opções, clique na guia Chapa de metal painel Criar Flange .

  2. (Opcional) Use uma predefinição que você criou com base em um recurso de flange anterior.

  3. Grupo Geometria de entrada em Conjuntos de arestas de flange: faça um destes procedimentos:

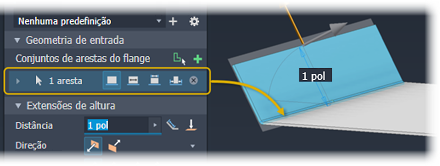

    • O Modo de seleção de aresta está ativo por padrão, selecione uma ou mais arestas nas quais deseja criar flanges.

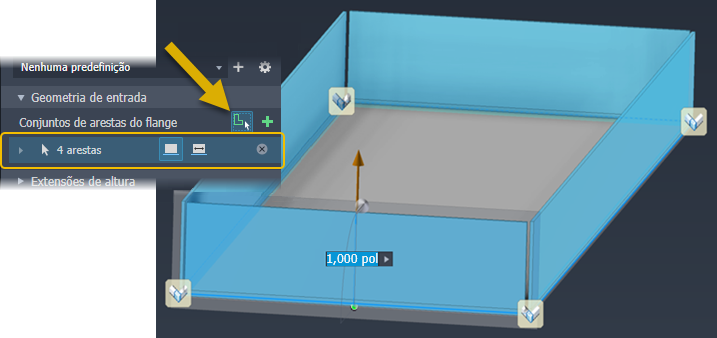

    • Para criar vários flanges ao redor de um contorno de aresta, clique em Modo de seleção de contorno de aresta e selecione um contorno.

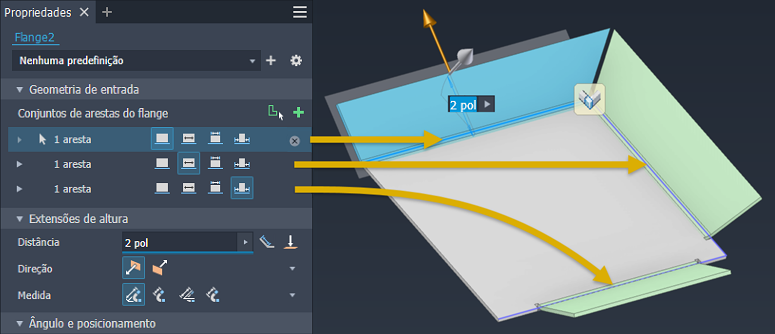

    • Conjuntos de arestas: consistem em uma ou mais arestas. Cada conjunto de arestas no recurso tem parâmetros de aresta e de recurso (altura, ângulo e largura). Para conjuntos de arestas de contorno, todas as arestas usam os mesmos parâmetros de aresta.

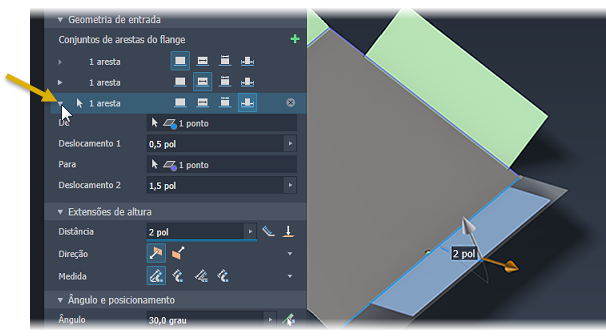

      1. Expanda um conjunto e as arestas que compõem o conjunto para acessar seus parâmetros.

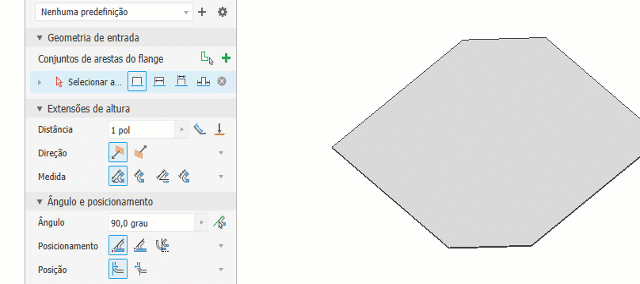

      2. Selecione a opção de aresta a ser utilizada, selecione entre Aresta, Largura, Entre e Deslocamento. Em seguida, expanda a linha de aresta para exibir os parâmetros para modificação.

        Observação: Quando você altera a opção de aresta do flange, controles de entrada adicionais para o tipo são exibidos, permitindo um maior controle da saída do flange.

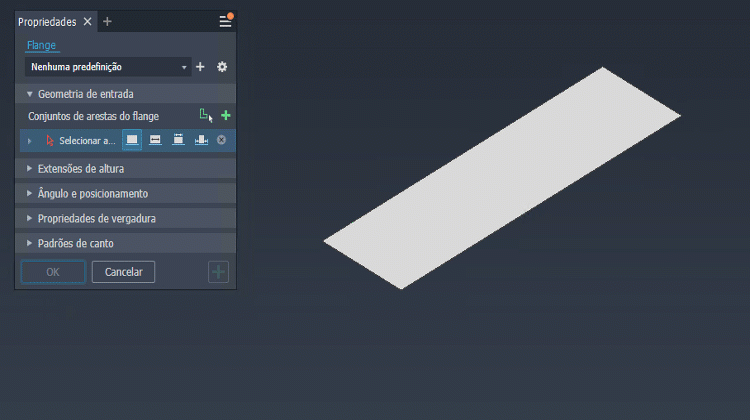

      3. Utilize os manipuladores de recurso para ajustar implicitamente o ângulo e a altura do flange. Clicar em um manipulador exibe um campo de entrada da tela que pode ser utilizado para especificar explicitamente um valor ou é possível especificar os valores no painel Propriedades.

  4. No grupo Extensões de altura, é possível fazer o seguinte:

    • Clique no campo Distância e insira um valor.

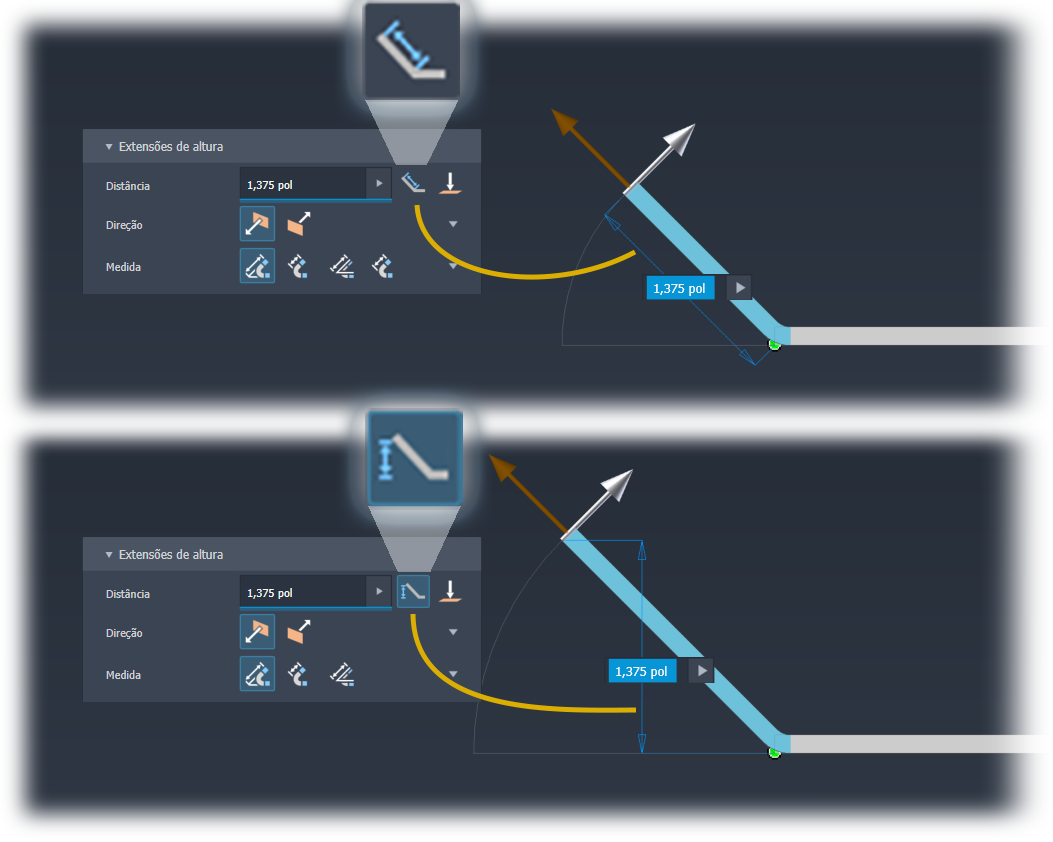

    • Selecione Alinhada (padrão) ou Ortogonal para que a distância seja aplicada à direção da aresta.

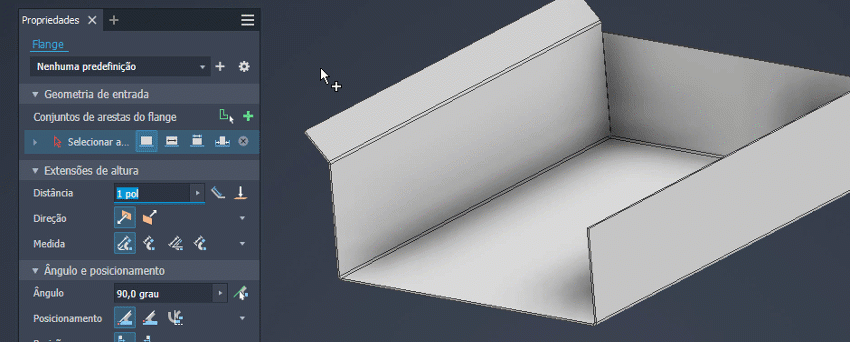

    • Selecione Para e especifique um vértice (ponto) que defina a altura do flange.

    • Em Direção, selecione o lado da face da chapa de metal em que o flange está situado.

    • Para Medida, selecione o método de medição, escolha entre a interseção das duas faces externas, a interseção das duas faces internas, a partir de uma aresta selecionada ou a partir de um plano tangente.

  5. No grupo Ângulo e Posicionamento, especifique o seguinte:

    • Insira o valor do ângulo. O campo aceita entradas numéricas, fórmulas, parâmetros ou valores medidos.

    • Defina a opção Ângulo do flange como Por referência e selecione uma face para criar um flange coplanar. O comprimento do flange adjacente é ajustado para ativar a condição coplanar.

    • Se você não deseja que a face exterior da vergadura se alinhar à aresta selecionada, especifique a posição de vergadura em relação à aresta selecionada.

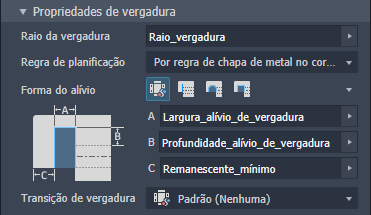

  6. No grupo Propriedades da dobra, especifique o raio da dobra, a regra de planificação, a forma do alívio e a transição da dobra que deseja utilizar. É possível modificar alguns parâmetros com valores explícitos ou equações, ou aceitar as configurações padrão.

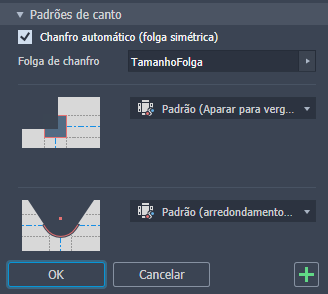

  7. No grupo Padrões de canto, defina a opção Chanfro automático, a Forma de canto e o Alívio de canto. Selecione opções de canto na lista correspondente.

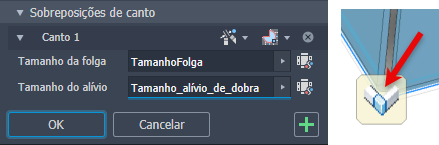

  8. Na tela, para flanges de várias arestas, é possível especificar parâmetros de canto individuais por meio de Substituições de canto. Clique em um glifo de canto para preencher o canto no painel Propriedades. Em seguida, modifique as configurações de canto para alívio, forma, tamanho da folga e tamanho do alívio para se ajustar às suas necessidades.

    Para ativar os campos de tamanho de folga e de alívio, clique no ícone de padrões ao lado do campo.

  1. Para adicionar mais flanges, clique em Aplicar. Se tiver concluído, clique em OK.

Criar flange alinhado a face ou plano

É possível adicionar uma face e uma vergadura de chapa de metal conectadas a uma face de chapa de metal existente com um ângulo que corresponda à seleção. Ao criar o flange, ele é visualizado ao longo da aresta selecionada com os parâmetros padrão.

A face original é estendida ou aparada para permitir que o flange seja anexado ao plano de referência.

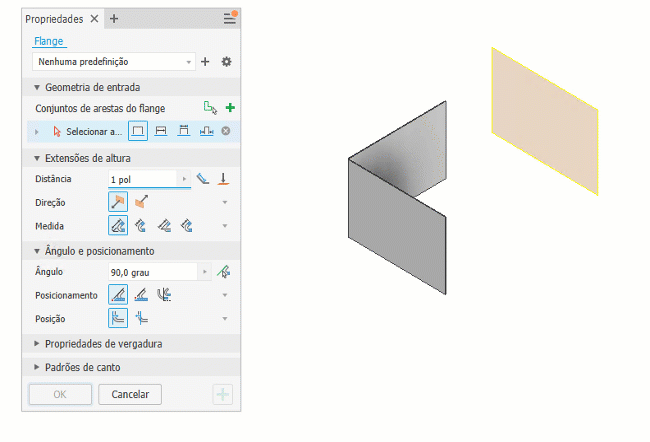

  1. Na faixa de opções, clique na guia Chapa de metal painel Criar Flange .

  2. O Modo de seleção de aresta está ativo por padrão, selecione uma aresta.

  3. Na lista suspensa Extensão da altura, execute um dos procedimentos a seguir:

    • Para Distância, insira um valor na lista suspensa abaixo da seleção.
    • Selecione Até e especifique uma geometria que defina a altura do flange.
    • Modifique as configurações de Direção e Medida para atender às suas necessidades.
    • Para alterar o lado da face da chapa de metal em que o flange está ativado, clique em Invertido.

  4. No Ângulo e Posicionamento, para Ângulo, especifique o seguinte:

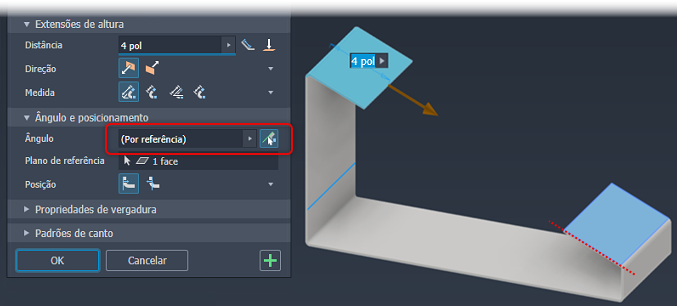

    • Defina a opção Ângulo do flange como Por referência para que corresponda ao ângulo da face plana, da superfície plana, do plano de origem ou do plano de trabalho selecionado.

    • Selecione a face ou o plano de referência.

    • Defina a Posição da vergadura como Dentro do plano de referência ou Fora do plano de referência.

    • Especifique o raio da vergadura ou aceite o parâmetro padrão Raio_vergadura.

    • Se não for a interseção das duas faces exteriores, especifique a referência a partir de onde medir a altura.

  5. Para continuar adicionando flanges, clique em Aplicar. Para finalizar a criação do flange, clique em OK.

Criar flanges simétricas usando espelhamento

Um método para criar flanges simétricas idênticas é usar o comando Espelhar.

  1. Comece criando uma face simétrica em relação aos planos de origem ou de trabalho.

  2. Crie os flanges e outras operações para espelhar.

  3. Inicie o comando Espelhar. Selecione todas as operações que deseja espelhar, escolha o plano de espelhamento e clique em OK para concluir.

  4. Crie o próximo conjunto de flanges e outras operações para espelhar.

  5. Inicie o comando Espelhar. Selecione todas as operações que deseja espelhar, escolha o plano de espelhamento e clique em OK para concluir.

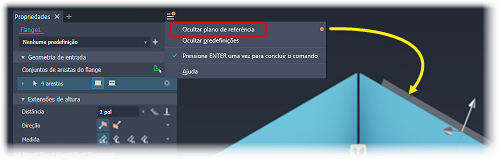

Desative a visibilidade dos planos de espelhamento quando terminar.
