Para criar e editar padrões de esboço

Novidades: 2025

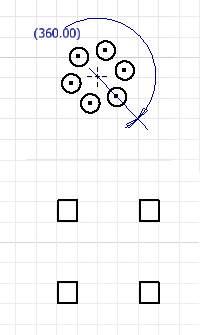

Utilize os comandos Padrão para criar padrões de geometria de esboço com ou sem uma área delimitada. A geometria padronizada é totalmente restringida, e as restrições são mantidas como um grupo. Se você remover a restrição do padrão, todas as restrições à geometria padronizada serão excluídas.

Se você remover a relação associativa entre elementos de padrão, a geometria não será mais um padrão, e sim elementos geométricos que podem ser editados individualmente.

Criar padrões retangulares (esboços 2D)

1. Em um esboço, clique na guia Esboço painel Padrão e clique em Retangular .

   A caixa de diálogo Padrão retangular é exibida com o modo de seleção ativado por padrão.

2. Na tela, selecione a geometria para criar o padrão.

3. Na caixa de diálogo Padrão retangular, clique na ferramenta de seleção em Direção 1 e, em seguida, selecione a geometria para definir a primeira direção do padrão. Na tela, uma seta indica a direção.

   Para Direção 1, insira o número de elementos a serem criados no campo Número e defina a distância entre eles no campo Espaçamento .

   Nota: O espaçamento pode ser uma equação paramétrica.

4. Repita as etapas 3 e 4 para Direção 2.

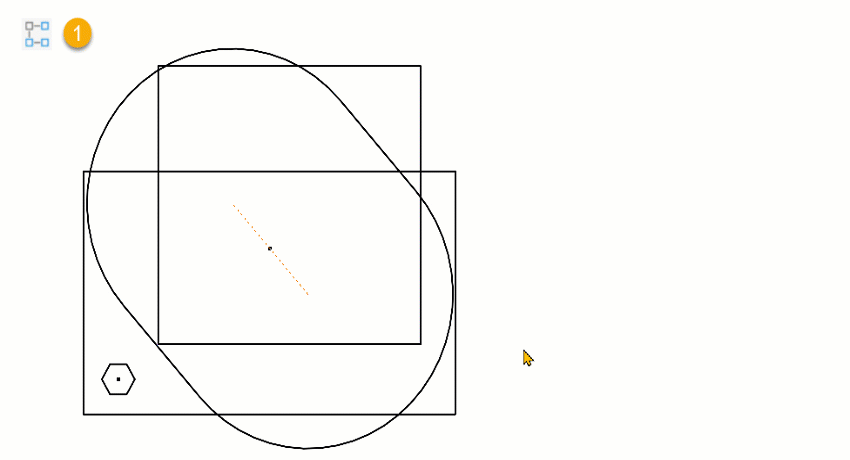

5. (Opcional) Na seção Extensões, clique em Fronteira e, na tela, clique dentro da fronteira definida. O limite é um esboço desenhado ou projetado. Especifique o método de inclusão para o padrão delimitado. Escolha entre:

   • Incluir geometria, todas as ocorrências de padrão completamente dentro da fronteira são utilizadas para o padrão.
   • Incluir centroides, todas as ocorrências de padrão com centroides dentro da fronteira são utilizadas para o padrão.
   • Pontos base, clique no seletor de ponto base e selecione um em uma ocorrência, assim todas as ocorrências com pontos base dentro da fronteira serão utilizadas para o padrão. Para redefinir o ponto base, clique no seletor e, em seguida, selecione um ponto diferente como ponto base. Observe que a seleção é atualizada quando o novo ponto é selecionado.

6. (Opcional) Expanda a caixa de diálogo e selecione Opções avançadas:

   • Suprimir Suprime os elementos selecionados. Os elementos suprimidos não são incluídos em perfis nem em esboços de desenho. Nas operações que consomem a geometria, é necessário suprimir os elementos manualmente. Os elementos suprimidos são exibidos em linhas tracejadas na tela.
   • Associativo Se essa opção for selecionada, o padrão será atualizado quando forem efetuadas alterações na peça. Se essa opção não for selecionada, as restrições serão removidas e o padrão não será atualizado quando um elemento for alterado.
   • Ajustado Especifica se os elementos de padrão serão ajustados equitativamente nas distâncias indicadas. Se essa opção não for selecionada, o espaçamento padrão será a distância entre os elementos, e não a distância geral do padrão.

7. Clique em OK para criar o padrão.

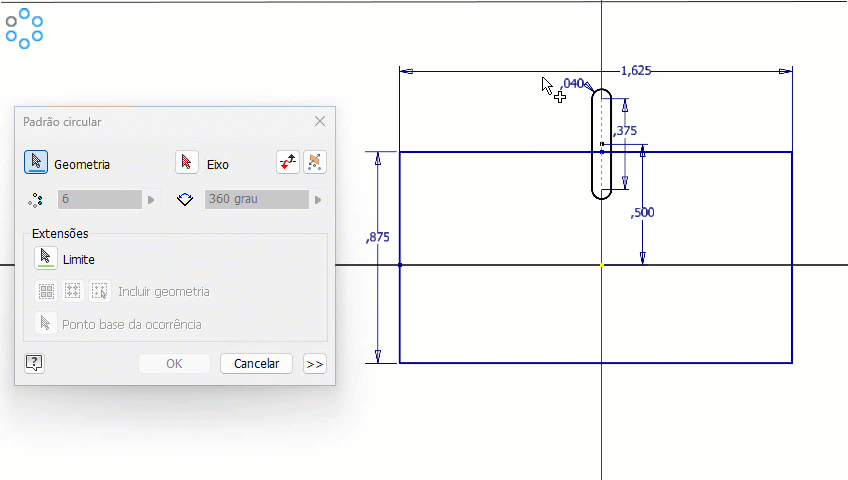

Criar padrões circulares (esboços 2D)

1. Em um esboço, clique na guia Esboço painel Padrão e clique em Circular .

   A caixa de diálogo Padrão circular é exibida com o modo de seleção ativado por padrão.

2. Na tela, selecione a geometria para criar o padrão.

3. Na caixa de diálogo Padrão circular, clique no seletor Eixo e, em seguida, selecione um ponto, um vértice ou um eixo de trabalho para definir como eixo do padrão. Na tela, uma seta indica o eixo.

4. Insira o número de elementos a serem criados no campo Número e defina o número de graus entre o primeiro e o último elemento do padrão no campo Ângulo .

   Observação: O ângulo pode ser uma equação paramétrica.

5. (Opcional) Na seção Extensões, clique em Fronteira e, na tela, clique dentro da fronteira definida. O limite é um esboço desenhado ou projetado. Especifique o método de inclusão para o padrão delimitado. Escolha entre:

   • Incluir geometria, todas as ocorrências de padrão completamente dentro da fronteira são utilizadas para o padrão.
   • Incluir centroides, todas as ocorrências de padrão com centroides dentro da fronteira são utilizadas para o padrão.
   • Pontos base, clique no seletor de ponto base e selecione um em uma ocorrência, assim todas as ocorrências com pontos base dentro da fronteira serão utilizadas para o padrão. Para redefinir o ponto base, clique no seletor e, em seguida, selecione um ponto diferente como ponto base. Observe que a seleção é atualizada quando o novo ponto é selecionado.

6. (Opcional) Expanda a caixa de diálogo e selecione Opções avançadas:

   • Suprimir Suprime os elementos selecionados. Os elementos suprimidos não são incluídos em perfis nem em esboços de desenho. Nas operações que consomem a geometria, é necessário suprimir os elementos manualmente. Os elementos suprimidos são exibidos em linhas tracejadas na tela.
   • Associativo Se essa opção for selecionada, o padrão será atualizado quando forem efetuadas alterações na peça. Se essa opção não for selecionada, as restrições serão removidas e o padrão não será atualizado quando um elemento for alterado.
   • Ajustado Especifica se os elementos de padrão serão ajustados equitativamente no ângulo indicado. Se essa opção não for selecionada, o espaçamento padrão será o ângulo entre os elementos, e não o ângulo geral do padrão.

7. Clique em OK para criar o padrão.

Editar padrões retangulares e circulares

Execute um dos seguintes procedimentos:

• Clique com o botão direito do mouse em um elemento de padrão na tela e selecione Editar padrão. Se necessário, altere os valores da caixa de diálogo Padrão retangular ou Padrão circular e clique em OK.
• Clique duas vezes em uma cota padrão na tela para alterá-la.
• Selecione um padrão ou um elemento de padrão na tela, clique com o botão direito do mouse e escolha uma das seguintes opções, dependendo do que tiver selecionado:
  • Excluir. Remove do esboço a geometria sem padrão.
  • Excluir padrão. Remove do esboço o padrão inteiro.
  • Suprimir elemento(s). Torna indisponíveis o(s) elemento(s) no esboço. Mantém as relações entre os elementos de padrão restantes. Os elementos suprimidos são exibidos em linhas tracejadas na tela.

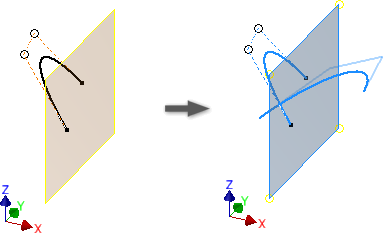

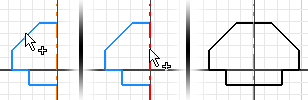

Criar padrões de espelhamento

1. Em um esboço, clique na guia Esboço painel Padrão Espelhar (2D) ou na guia Esboço 3D painel Padrão Espelhar (3D).

   A caixa de diálogo Padrão de espelhamentos é exibida com o modo de seleção ativado por padrão.

2. Na tela, selecione a geometria para criar o padrão.

3. Na caixa de diálogo Padrão de espelhamentos, clique na ferramenta de seleção em Linha de espelhamento (2D) ou Plano de espelhamento (3D) e, em seguida, selecione a linha ou o plano em relação ao qual a geometria será espelhada.

   Na tela, uma seta azul indica a linha ou o plano.

4. (Opcional, 2D) Se estiver espelhando uma spline que faz interseção com a linha de espelhamento, selecione Autoespelhamento para criar uma única spline simétrica em relação à linha de espelhamento.



5. Clique em Aplicar para concluir o padrão e criar mais ou clique em Concluído para criar o padrão e sair do comando.
