Melhores práticas para o AnyCAD Revit
Saiba mais sobre o método recomendado para importar modelos do Revit com êxito no Inventor.
Novidades: 2021
Minimizar o número de elementos a serem importados
Os arquivos do Revit podem ser muito grandes. Provavelmente você não vai querer importar um prédio inteiro! Em vez disso, você deve importar somente os elementos do Revit dos quais outros componentes do Inventor dependem e talvez alguns outros elementos para o contexto visual. "Dependem" significa que você está se referindo a esse elemento a partir de um novo componente do Inventor que está criando; por exemplo, projetando a geometria do elemento em um esboço do novo componente. Ou restringir um novo componente a uma face do elemento do Revit importado. É provável que haja muito poucos desses elementos em relação ao número total de elementos na construção.
Como minimizar o número de elementos

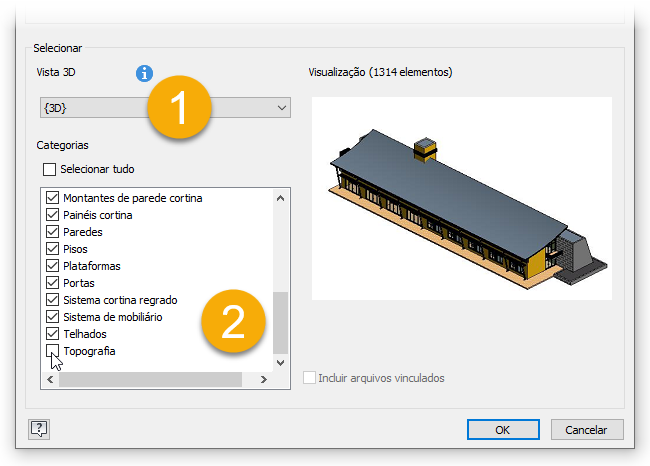

É possível controlar o número de elementos ao selecionar uma vista 3D apropriada do Revit durante o processo de importação.
- As vistas 3D do Revit são criadas pelo usuário do Revit para satisfazer os requisitos de visualização e as necessidades. Eles não podem ser definidos nem ter sua definição modificada dentro do Inventor. Você escolhe qual vista importar entre as vistas disponíveis. Somente os elementos visíveis são importados.
- Depois que a vista é selecionada, você pode refinar ainda mais o que é importado usando o seletor de categoria. Selecione somente as categorias que você precisa como referências. A caixa de diálogo Importar do Inventor exibe o número de elementos visíveis para a vista selecionada, mas este número só fornece uma ideia aproximada se esta será pequena ou grande no Inventor.
Sugestão
Reserve um tempo com o usuário do Revit discutir o seu projeto para determinar o menor número de elementos necessários para concluir seu projeto. Normalmente, você teria elementos com interfaces diretas ao seu projeto e, possivelmente, alguns outros elementos para visualizar o contexto.
Lembretes importantes
Estes são alguns aspectos importantes a serem lembrados ao conversar com o fornecedor de dados do Revit:
- Para obter o melhor desempenho, os arquivos do Revit devem ser da versão mais recente do Revit
- As vistas 3D do Revit devem ser definidas antecipadamente no Revit.
- O Inventor só importa elementos visíveis do Revit.
- Descreva a finalidade do seu projeto; o usuário do Revit pode estar apto a informar sobre a orientação e os elementos conflitantes.
- Ajude a definir os dados necessários para fazer a interface do seu projeto com os dados do Revit, como localização da montagem, orientação na construção e acesso a sistemas (por exemplo, elétricos, hidráulicos e HVAC).
- Dê um nome para a vista 3D para poder encontrá-la facilmente na lista
