Para trabalhar com arquivos de montagem um ano mais recentes

Faça referência a um arquivo de montagem que seja um ano mais recente que a versão que você está usando.

Para poder fazer referência a um arquivo que seja um ano mais recente que a versão que você está usando, você deve ter as atualizações mais recentes instaladas. As atualizações podem ser baixadas por meio do aplicativo para desktop da Autodesk ou em https://manage.autodesk.com. As atualizações não serão fornecidas para versões antigas do Inventor para as quais já não há suporte.

Para criar uma referência a um arquivo de montagem um ano mais recente

Este fluxo de trabalho cria uma referência a uma versão mais recente de um arquivo de montagem.

1. Use o comando Abrir ou Inserir para criar uma referência a uma versão mais recente de um arquivo de montagem:

   • Arquivo Abrir.
   • Em um arquivo de montagem, na faixa de opções, clique na guia Montar painel Componente Inserir.

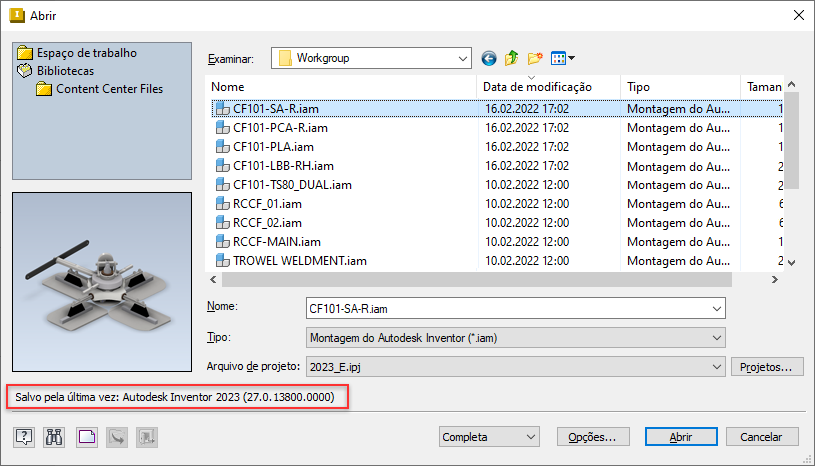

2. Procure e selecione o arquivo de montagem (.iam) mais recente que deseja abrir.



3. Como alternativa, clique em Opções para abrir a caixa de diálogo Opções do arquivo e especifique a Representação posicional e de vista de projeto. Clique em Ok.

4. Na caixa de diálogo Inserir componente, clique em Abrir. Corpos sólidos e de superfície são criados.

   É possível inserir várias instâncias, conforme necessário.

Arquivo resultante

• O navegador exibe o arquivo mais recente de referência. Os nós de componentes são diferentes dos componentes nativos do Inventor.



• É possível alterar a representação do arquivo mais recente inserido no nó do navegador. Para isso, clique com o botão direito do mouse na opção de menu Editar representação.

• É possível substituir o arquivo mais recente inserido por um componente diferente do nó do navegador, usando a opção do menu de contexto Componente Substituir tudo. Não é possível substituir componentes por um arquivo mais recente

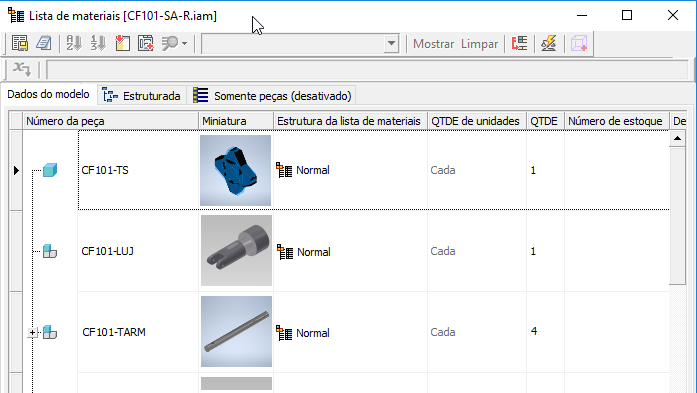

• A lista de materiais exibe os componentes indicados na montagem.

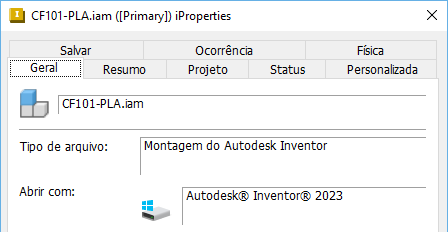

• As iProperties das peças mais recentes estão disponíveis.



• A montagem pode ser salva e reaberta por qualquer instalação do Inventor que seja da mesma versão.

Para derivar uma versão de um arquivo de montagem um ano mais recente

Este fluxo de trabalho cria uma referência a uma versão mais recente de um arquivo de montagem em um arquivo de peça.

1. Em um arquivo de peça: na faixa de opções, clique na guia Gerenciar painel Inserir Derivar .

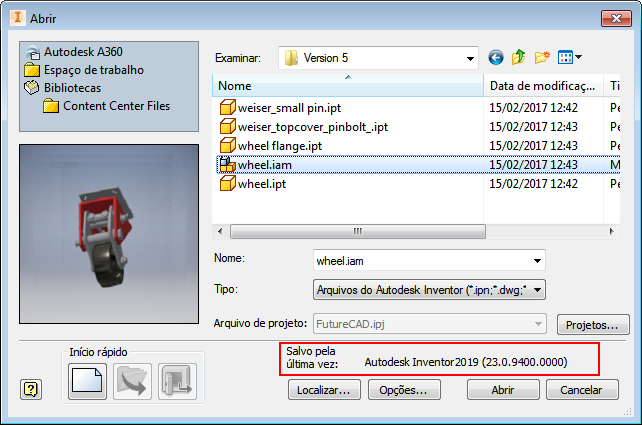

2. Procure e selecione o arquivo de montagem (.iam) mais recente que deseja abrir.



3. Como alternativa, clique em Opções para abrir a caixa de diálogo Opções do arquivo e especifique a Representação posicional e de vista de projeto. Clique em Ok.

4. Na caixa de diálogo Abrir arquivo, clique em Abrir. Corpos sólidos e de superfície são criados.

Arquivo resultante

• O navegador exibe o arquivo mais recente de referência.



• A operação de montagem derivada pode ser editada.

• O arquivo pode ser salvo e reaberto por qualquer instalação do Inventor que seja da mesma versão.
