Para modificar ou aplicar tratamento de extremidades às estruturas

Novidades: 2021

Comece no ambiente de montagem com um modelo de montagem aberto.

Chanfro

Aplique o chanfro nas extremidades dos membros de estrutura.

  1. Na faixa de opções, clique na guia Projeto painel Estrutura Chanfro.

  2. Execute um dos seguintes procedimentos:

    • Selecione um par de membros de estrutura para aplicar o chanfro.
    • Selecione vários membros da estrutura para aplicar o chanfro.

  3. Como alternativa, selecione uma Predefinição salva para configurar o chanfro.

  4. Para substituir um tratamento de extremidade existente pelo chanfro, clique no menu Configurações avançadas e selecione Excluir tratamentos das extremidades existentes. Desmarque a seleção se não for necessário excluir um tratamento de extremidade existente.

  5. Selecione um tipo de chanfro:

    • Corte em chanfro completo
    • Corte em chanfro bissetor

    A imagem a seguir mostra a diferença de tipos de corte em chanfro quando aplicados em membros de estrutura de diferentes tamanhos.

  6. Selecione ou insira uma distância entre os cortes em chanfro.

  7. Selecione um tipo de deslocamento:

    • Padrão
    • Invertido
    • Simétrica

  8. Clique em Aplicar.

  9. Continue a aplicar chanfros aos membros de estrutura conforme necessário. Ao terminar, clique em Ok.

Observação: Em um membro de estrutura reta com chanfro em cada extremidade, o comprimento de estrutura correto é calculado automaticamente com base nas seleções. Por exemplo, uma viga em ângulo entre dois cantos internos opostos.

Junta de canto

Cria uma junta de canto por meio do alongamento ou encurtamento dos membros de estrutura.

  1. Na faixa de opções, clique na guia Projeto painel Estrutura Junta de canto.

  2. Opcionalmente, selecione uma predefinição salva.

  3. Para substituir um tratamento de extremidade existente pela operação, clique no menu Configurações avançadas e selecione Excluir tratamentos das extremidades existentes. Desmarque a seleção caso não queira excluir um tratamento de extremidade existente.

  4. Clique para selecionar o primeiro membro de estrutura para recortar ou estender.

  5. Clique para selecionar o segundo membro de estrutura para recortar ou estender.

    A primeira seleção é visualizada em amarelo, e a segunda seleção é visualizada em azul. A seleção azul representa o membro a ser recortado.

    Observação: É possível continuar selecionando e adicionando membros de estrutura à operação. Se você selecionar mais de dois participantes, todos os membros selecionados serão alterados para a visualização azul e ficará difícil prever quais membros serão recortados ou estendidos.

  6. Como alternativa, clique em Inverter membros para reverter a seleção. Por exemplo, se forem selecionados dois membros, a seleção amarela será alterada para azul e a seleção azul será alterada para amarelo.

  7. Como alternativa, insira um valor para Deslocamento1 e Deslocamento 2.

  8. Clique em Aplicar.

  9. Continue criando juntas de canto conforme necessário. Ao terminar, clique em Ok.

Recortar/Estender à face

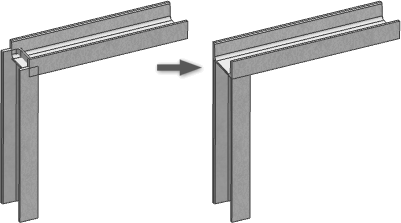

Recorte ou estenda um membro da estrutura para uma face do modelo.

  1. Na faixa de opções, clique na guia Projeto painel Estrutura Aparar/Estender.
  2. Como alternativa, clique no menu Configurações avançadas para definir as preferências.
  3. Selecione uma face de modelo para definir a ferramenta a ser usada para recortar ou estender.
  4. Selecione os membros de estrutura que deseja recortar ou estender.
Observação: Você pode selecionar uma face curva para definir a ferramenta.

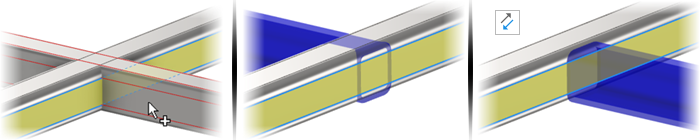

  1. Como alternativa, clique em Inverter normal da face para reverter o lado a fim de receber o recorte ou estender, como mostrado na imagem a seguir.

  2. Selecione ou insira a distância de deslocamento entre o membro de estrutura e a face do modelo.

  3. Clique em Aplicar para estender ou recortar o membro de estrutura para a face do modelo selecionada.

  4. Continue a recortar ou estender os membros de estrutura conforme necessário e, a seguir, clique em Ok.

Os valores gerados com a aplicação do comando Recortar/Estender para recortar ângulos (como CUTDETAIL1, CUTDETAIL2, etc) são exibidos na guia Personalizado em iProperties e podem ser incluídos na lista de materiais e na lista de peças.

Observação: Use o comando Reconstruir tudo para aplicar esse comportamento aos modelos criados em versões anteriores ao Inventor 2019: abra um arquivo de montagem criado em uma versão anterior e clique na guia Gerenciar painel Atualizar Reconstruir tudo.

Entalhe

Apare e estenda os membros da estrutura nas extremidades, para fornecer um ajuste entalhado usando uma das seguintes opções:

Para obter mais informações, clique em Como criar perfil personalizado no painel, ou consulte Tratamentos de extremidades do entalhe do gerador de estruturas do autor

  1. Na faixa de opções, clique na guia Projeto painel Estrutura Entalhe.

  2. Ou selecione uma predefinição salva para configurar os entalhes.

  3. Para substituir um tratamento de extremidade existente pelo entalhe, clique no menu Configurações avançadas e selecione Excluir tratamentos das extremidades existentes. Desmarque a seleção se não for necessário excluir um tratamento de extremidade existente.

  4. Clique para selecionar os membros de estrutura que receberão o entalhe.

  5. Clique para selecionar os membros de estrutura que representam a forma do entalhe.

  6. Selecione um dos seguintes procedimentos:

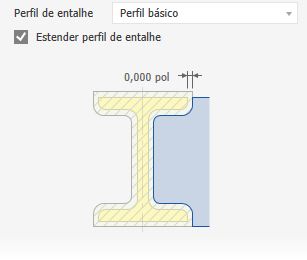

    • Perfil básico para definir um único valor de deslocamento para o entalhe.

    • Modelo personalizado I, C ou T para definir diversos valores de deslocamento.

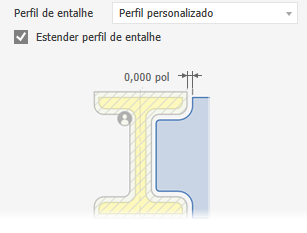

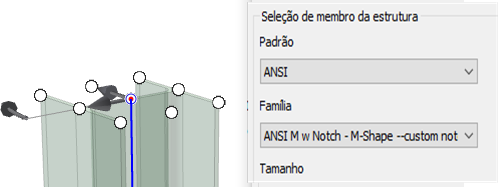

    • Se disponível, o Perfil personalizado usará o perfil de entalhe personalizado na família do Centro de conteúdo.

  7. Opcionalmente:

    • Se disponível, marque Estender perfil de entalhe para estender o perfil para uma interseção.

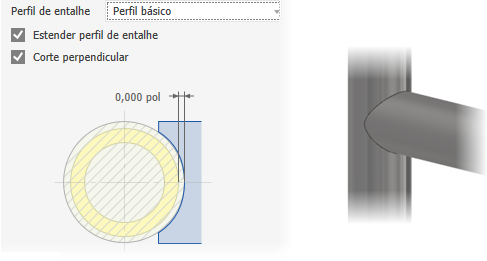

    • Se disponível, marque Corte perpendicular para criar interseções precisas, como um entalhe de corte a laser para uma tubulação.

  8. Clique em Aplicar para entalhar os membros de estrutura selecionados.

  9. Continue adicionando entalhes em membros de estrutura segundo suas necessidades. Ao terminar, clique em Ok.

Alongar/Encurtar membro de estrutura

Estende ou encurta uma ou ambas as extremidades dos membros de estrutura.

  1. Na faixa de opções, clique na guia Projeto painel Estrutura Alongar/Encurtar.
  2. Ou selecione uma predefinição salva.
  3. Para substituir um tratamento de extremidade existente, clique no menu Configurações avançadas e selecione Excluir tratamentos de extremidade existentes. Desmarque a seleção se não for necessário excluir um tratamento de extremidade existente.
  4. Selecione os membros de estrutura que devem ser estendidos ou encurtados. Selecione um ponto no membro da estrutura próximo à extremidade estendê-lo ou encurtá-lo.
  5. Selecione um tipo de deslocamento:
    • Padrão
    • Invertido
    • Simétrica
    • Assimétrico
  6. Insira um valor para o deslocamento entre o membro de estrutura e a face do modelo. Um número positivo estende, um número negativo encurta.
  7. Clique em Aplicar para estender ou encurtar os membros de estrutura selecionados.
  8. Continue a estender ou encurtar os membros conforme necessário. Ao terminar, clique em Ok.

Remover tratamento das extremidades

Remove os tratamentos de extremidade e retorna os membros de estrutura selecionados aos seus estados de inserção originais.

  1. Na faixa de opções, clique na guia Projeto. Clique na seta para baixo do painel Estrutura e selecione Remove End Treatments.
  2. Selecione os membros de estrutura a partir dos quais serão removidos os tratamentos das extremidades.
  3. Clique em Aplicar para remover os tratamentos das extremidades dos membros de estrutura selecionados.
  4. Continue a remover os tratamentos das extremidades conforme necessário. Ao terminar, clique em Ok.
Página pai: Tratamentos de extremidade no Gerador de estruturas
