Para importar arquivos do Fusion como modelos de referência do AnyCAD

Você pode importar arquivos do Fusion (.fusiondesign) e criar uma referência do AnyCAD para o arquivo.

Novidades:

Visão geral

O AnyCAD para Fusion permite importar diretamente do Inventor projetos do Fusion (.fusiondesign) como modelos de referência do AnyCAD.

Guia de Introdução

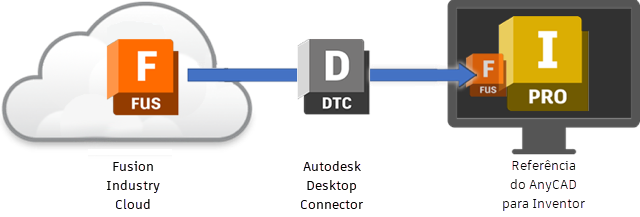

Para compartilhar dados entre o Inventor, um aplicativo de desktop e o Fusion, uma plataforma baseada em nuvem, é necessário o seguinte:

• Instalar o Desktop Connector O Desktop Connector fornece acesso aos projetos do Fusion (.fusiondesign) em seu hub do Fusion a partir da unidade de desktop do Fusion no seu computador.

  Faça o download e instale o Desktop Conector.



• Fusion Project Um hub do Fusion fornece um local central na nuvem para organizar e controlar o acesso aos seus projetos do Fusion. Os designs do Fusion são organizados por projetos. Para acessar os designs do Fusion, um administrador precisa convidá-lo para um hub e conceder a você acesso aos dados apropriados do projeto. Se ainda não foi criado um hub para que você possa participar, você pode criar um hub. Antes de criar um hub, verifique com seus colaboradores se já não existe um hub.

  Saiba mais sobre Fusion Projetos e hubs.

Os designs do Fusion só podem ser abertos a partir de um hub do Fusion ao qual você tenha recebido acesso.

Para importar designs do Fusion

1. Use o comando Abrir ou Importar para selecionar um design do Fusion (.fusiondesign) para importação.

   Consulte Para importar arquivos de outros sistemas de CAD como um modelo de referência ou conversão para obter detalhes sobre como importar um design do Fusion (.fusiondesign).

2. Na caixa de diálogo Abrir ou Importar, navegue até a unidade do Fusion e, em seguida, até o hub do Fusion onde está localizado o design do Fusion e selecione um design do Fusion (.fusiondesign) para importação.



3. Selecione as opções de importação que deseja incluir e clique em OK.

Para atualizar uma referência de arquivo do Fusion

Existem algumas maneiras diferentes de sincronizar o modelo do Fusion ao qual você fez referência no Inventor com as atualizações mais recentes.

Quando você abre um documento do Inventor que contém uma referência .fusiondesign, o Inventor detecta se há alguma atualização disponível:

• Arquivo de peça: O ícone de raio fica ativado. Clique para atualizar com os dados mais recentes do Fusion.

• Arquivo de montagem: É exibida uma mensagem perguntando se você deseja atualizar o arquivo. Selecione Sim para atualizar. Se você selecionar Não, o ícone de raio será ativado.

• Arquivo de peça e de montagem:

  Após a importação, você pode procurar atualizações manualmente quando quiser.

  • Clique com o botão direito do mouse no arquivo do Fusion no navegador e selecione Verificar atualizações.



Para obter mais informações, consulte Sobre a interoperabilidade do Inventor com o Fusion.
