Para criar uma casca

Novidades: 2026

É possível criar uma casca com espessura uniforme ou exclusiva.

A operação Inclinação aplica conicidade a faces de peça para inclinar uma superfície ou permitir que uma peça seja extraída de um molde. A inclinação é definida por valores especificados para faces, direção de extração, ângulo e aresta fixa ou superfície tangente. É possível criar três tipos de inclinação no Inventor: Aresta fixa, Plano fixo ou Linha de partição.

Para começar, crie uma peça 3D com as faces ou as arestas a serem inclinadas.

Principais conceitos

• O fluxo de trabalho do painel Propriedades é progressivo e vai de cima para baixo no painel. Os parâmetros de uma seção afetam a operação e definem o contexto das seções seguintes do painel.
• Renomeie a casca ativa no painel de propriedades clicando no texto do breadcrumb para selecioná-lo e clicando novamente para editar o texto.
• Os valores dos parâmetros podem ser editados no painel Propriedades, na tela, ou clicando e arrastando o manipulador de parâmetro da operação. Os manipuladores ativos são realçados na tela, assim como o campo associado no painel Propriedades.
• Os valores editados no painel de propriedades podem ser confirmados pressionando Enter ou Tab para mudar para o próximo campo. Pressione Ctrl+Enter para criar a casca e fechar o painel de propriedades.
• Cotas de referência, não editáveis, são exibidas entre parênteses.
• Os controles de visualização são fornecidos durante a edição de operações e esboços.
• O painel Propriedades de modelos de peça é igual ao painel Propriedades de modelos de montagem.
• Se desejar, use a predefinição preset de casca.

Criar uma casca

A operação Casca remove material do interior de uma peça, criando uma cavidade oca com paredes de uma determinada espessura. As faces selecionadas podem ser removidas para formar uma abertura de casca.

1. Clique na guia Modelo 3D painel Modificar Casca .

2. Especifique o tipo de casca:

   • Cantos agudos. Cria cantos de deslocamento agudos.

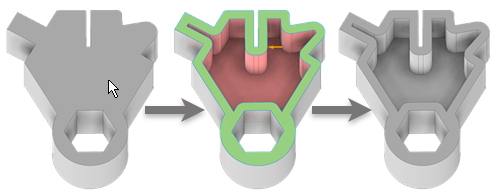

   • Cantos arredondados. Adiciona arredondamentos a cantos gerados por operações. Use este tipo para criar um resultado completo ou parcial que pode ser modificado com ferramentas de superfície.



3. Especifique a direção do limite da casca em relação à face da peça:

   • Interior. Desloca a parede da casca para o interior da peça. A parede externa da peça original é se torna a parede externa da casca.



   • Exterior. Desloca a parede da casca para o exterior da peça. A parede externa da peça original é a parede interna da casca.



   • Centro. Desloca a parede da casca de forma equidistante para o interior e o exterior da peça. Adiciona a metade da espessura da casca à espessura da peça.



4. Especifique a espessura da casca.

   A espessura é aplicada de modo uniforme às paredes da casca. Para usar o valor da espessura em uma tabela de parâmetros, realce o valor na caixa e clique com o botão direito do mouse para cortá-lo, copiá-lo, colá-lo ou excluí-lo.

5. (Opcional) Remova faces onde a casca não será criada.

6. Na seção Propriedades avançadas, especifique como calcular aproximações:

   • Permitir aproximação. Quando não existe uma solução precisa, permite um desvio da espessura especificada enquanto calcula a operação de deslocamento. Uma solução precisa cria uma superfície de deslocamento onde cada ponto na superfície original tem um ponto correspondente na superfície de deslocamento. A distância entre estes dois pontos é a distância especificada.
   • Média. Se a aproximação for permitida, o desvio será dividido para ficar tanto acima quanto abaixo da distância especificada.
   • Nunca muito fino. Se a aproximação é permitida, conservará a distância mínima. O desvio deve ficar acima da distância especificada.
   • Nunca muito grosso. Se a aproximação for permitida, conservará a distância máxima. O desvio deve ficar abaixo da distância especificada.
   • Tolerância como otimizado. Calcula a aproximação usando uma tolerância razoável e um tempo mínimo de cálculo.
   • Tolerância como especificado. Calcula a aproximação usando a tolerância que você especificar. A faixa de tolerância válida é de 0 a 100. Um tempo de cálculo considerável pode ser necessário.

7. Clique em Ok.

8. Se uma aproximação for utilizada, clique em Ok na caixa de mensagem para aceitar os resultados ou em Editar para retornar ao painel de propriedades da Casca.
