Sobre como excluir e substituir faces
Sobre como excluir faces
Converte uma peça em uma superfície, criando uma operação de exclusão de faces que você pode modificar.
O comando Excluir face difere do comando Excluir (pressionando a tecla Delete).
- Excluir Pressionar a tecla Delete remove a geometria selecionada da peça, que é possível recuperar somente se você utilizar a opção Desfazer imediatamente. A tecla Delete não pode ser utilizada para remover faces individuais.
- O comando Excluir face cria uma operação Excluir face e insere um ícone na hierarquia do navegador. A operação converte automaticamente uma peça em uma superfície e substitui o ícone de peça localizado na parte superior do navegador por um ícone de superfície. Como em qualquer outra operação, é possível usar Editar operação para modificá-la e clicar em Atualizar para incorporar as alterações.
No comando Excluir face, uma seleção com janela contém somente um conjunto de seleções de corpo. Se um corpo de superfície e um corpo sólido forem definidos, você não poderá selecionar faces de ambos ao mesmo tempo. Depois de fazer a seleção inicial em um corpo, você só poderá selecionar superfícies desse mesmo corpo.
Exclua uma ou mais faces para converter uma peça em uma superfície. Na superfície resultante, aplique um decalque e, a seguir, salve a peça. Insira a peça em uma montagem onde o decalque deve executar um span através de duas peças, utilizando restrições de montagem para posicioná-la.

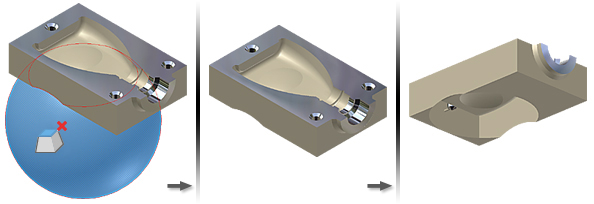

A imagem a seguir mostra o resultado do comando Excluir face quando a opção Corrigir não está selecionada.

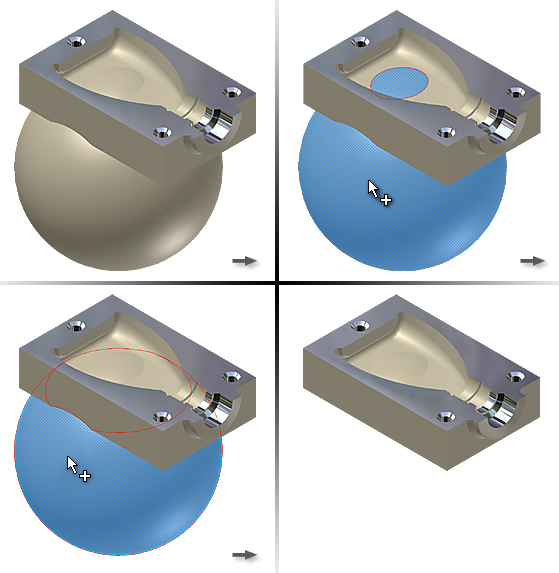

Exclua uma ou mais faces usando a opção Corrigir para estender faces adjacentes. As folgas entre as faces, como quando um arredondamento é excluído, são corrigidas por meio da extensão das faces adjacentes até que ocorra uma interseção entre elas.

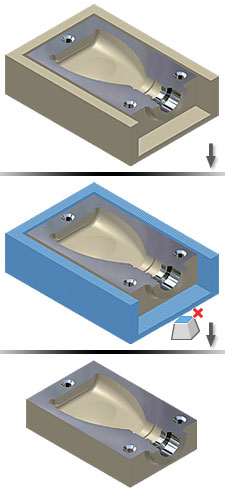

Exclua um contorno, como resultado da definição de uma base de molde. Um contorno é um grupo de faces que pode conter ou não um espaço vazio. Cada peça ou corpo de superfície deve conter pelo menos um contorno. Quando se modela a forma do molde e se corta a peça da base, um contorno permanece. Utilize Excluir face para excluir o contorno da cavidade.

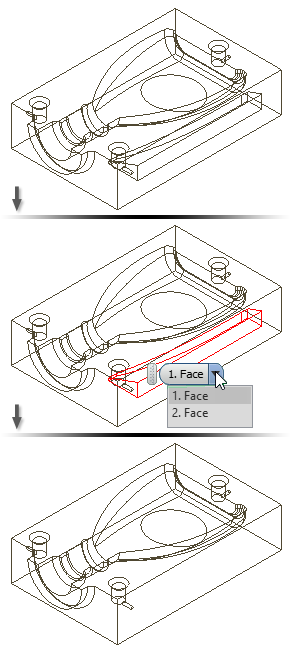

Exclua um espaço vazio para restaurar a massa do modelo. Um espaço vazio é um grupo de faces que define um espaço vazio interno. Algumas operações de modelagem, como uma casca sem remover uma face, criam um oco dentro de um modelo que você posteriormente pode querer remover. Como o espaço vazio está oculto dentro de um modelo, percorra as seleções utilizando o método Selecionar Outro para realçar o espaço vazio para excluir.
Sobre como substituir faces
Determinados fluxos de trabalho podem exigir que você faça a correspondência entre uma face e uma face do corpo, uma superfície esculpida ou um plano de trabalho.

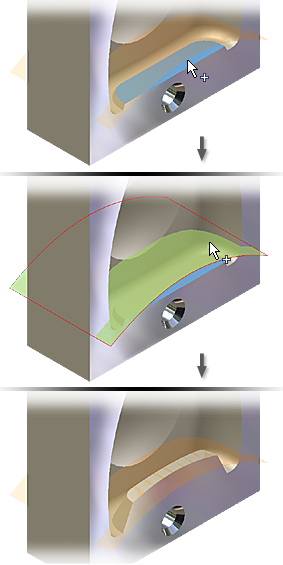

Utilize Substituir face para selecionar tanto a face a ser substituída quanto a nova face. Um recurso Substituir face é criado. Você pode editá-la com comandos de esboço e recurso.
Ao substituir faces de peças:
- Faces de sólidos, superfícies ou planos de trabalho podem ser selecionados como faces substitutas.
- O corpo da peça deve intersectar completamente a nova face. Para que seja possível obter melhores resultados, a nova face deve ser maior do que a face sendo substituída e deve ser recortada para ter o mesmo tamanho e a mesma forma do corpo. A face da peça original não é expandida nem contraída para coincidir com as dimensões da nova face.
- Se estiver combinando ou importando superfícies, utilize o comando Costurar para unir as superfícies em uma superfície composta.
- Não é possível substituir faces perpendiculares à nova face, pois elas não fazem interseção com a nova face.
- Não é possível copiar ou colar a face substituída nem utilizá-la em um padrão ou uma iFeature sozinha. Você poderá incluí-la nessas operações quando a operação pai também for selecionada.
- É possível criar e selecionar um ou mais planos de trabalho para gerar uma face de substituição plana. Os planos de trabalho se comportam como as superfícies selecionadas, exceto no caso de extensões. As extensões de plano de trabalho são infinitas, independentemente da visualização gráfica.
Ao editar uma operação de face substituída, alterar de uma seleção de plano de trabalho única para uma seleção de plano de trabalho único alternativo preserva operações dependentes. As operações dependentes não são conservadas quando alterar entre seleções únicas e múltiplas, nem ao executar seleções múltiplas alternativas.
