Para importar dados IFC como um modelo do AnyCAD

Saiba mais sobre as diferentes formas de importar dados IFC em seus projetos do Inventor.

Novidades: 2025, 2025.2, 2026

Acesso

Estes são os pontos de acesso para importar os arquivos CAD:

• Início Abrir
• Arquivo Abrir Abrir
• Arquivo Abrir Importar arquivos CAD
• Barra de ferramentas de acesso rápido (QAT) Abrir
• Nova peça guia Gerenciar painel Inserir Importar
• Arraste e solte o arquivo IFC na barra de título da janela do Inventor ou na tela (área de gráficos).
• Em um documento de montagem, na guia Montagem painel Componentes Inserir arquivos CAD importados

É possível adicionar conteúdo IFC a um modelo IFC existente do Inventor.

Importação de dados IFC

1. O fluxo de trabalho é semelhante se você criar novos conjuntos de dados a partir de um arquivo IFC ou inserir conteúdo IFC adicional em um modelo com conteúdo IFC existente. Há uma pequena diferença:

   • Novo modelo: na QAT ou na guia Início, clique em Abrir. Ou use um dos outros pontos de acesso.
   • Adicionar a um modelo existente: na guia Montagem no painel Componente , expanda o menu suspenso Inserir e clique em Inserir arquivos CAD importados.

2. Na caixa de diálogo Abrir:

   • Defina Arquivos do tipo como IFC (*.ifc; *.ifcXML; *.ifcZIP).
   • Navegue e selecione o modelo IFC que deseja importar.
   • Clique em Abrir. Esta ação depende do tamanho do arquivo, o andamento é exibido por tempos mais longos.

3. Na caixa de diálogo Importar:

   1. Guia Opções

      • Tipo de importação

        Selecione Modelo de referência ou Modelo de conversão.

        • Modelo de referência

          • Mantém a associatividade com o modelo IFC de origem. Quando o modelo IFC é alterado, o modelo do Inventor recebe uma notificação e você escolhe se deseja ou não atualizar o modelo.
          • É de somente leitura. As alterações no modelo IFC de origem devem ser feitas no aplicativo que criou o arquivo IFC.
          • Com o modelo importado, você pode:
            • Restringir os componentes do Inventor à geometria.
            • Projetar a geometria em outros modelos do Inventor.
            • Ocultar componentes.
            • Suprimir ou quebrar o vínculo entre os arquivos de origem e de referência.
            • Modifique as iProperties e copie as propriedades de AEC.
            • Substituir campos da lista de materiais.

        • Modelo de conversão

          • Cria arquivos nativos do Inventor correspondentes aos elementos do IFC. Os arquivos podem ser modificados de qualquer forma ou excluídos.
          • Não mantém a associatividade com os dados de origem. As alterações nos dados IFC de origem são ignoradas.

      • Método de importação

        • Multicorpo: importa elementos IFC como corpos individuais que são combinados para criar um modelo. As propriedades não são importadas. Os corpos são colocados em pastas com base em sua classe IFC.

        • Montagem: importa elementos IFC como documentos individuais do Inventor. As propriedades podem ser importadas. Para modelos de referência, os documentos são mantidos no arquivo de montagem e não podem ser acessados de outra forma.

        • Como malha: selecione essa opção para importar os dados IFC explicitamente como objetos de malha. Caso contrário, os objetos são importados de acordo com a definição de dados IFC, como em sólido, superfície ou malha. Para um conjunto de dados grande, a malha pode acelerar o processo de importação.

        • Importar propriedades

          • Como parâmetros: armazena as propriedades IFC como parâmetros do Inventor e propriedades de instância para cada elemento. A forma como as propriedades são acessadas é diferente para modelos de referência e de conversão.

            • Para modelos de referência, os parâmetros e as propriedades são acessados ao clicar com o botão direito do mouse no nó do navegador do componente e, no menu, clicar em Propriedades de AEC. As Propriedades de instância somente estão disponíveis para o nó de nível superior em modelos de referência.
            • Para Modelos de conversão, as propriedades podem ser exibidas clicando com o botão direito do mouse no nó do navegador e clicando em Propriedades do AEC. Utilize o comando Parâmetros, iProperties e Propriedades de instância para modificar os valores das propriedades. Use o comando Propriedades de instância para acessar as propriedades do elemento.
            • Como iProperties personalizadas: essa opção marca os parâmetros importados para exportação como iProperties personalizadas. Essas propriedades são acessadas na caixa de diálogo iProperties, na guia Personalizado.
          Observação: Os parâmetros, as pastas de propriedades e os campos vazios no arquivo IFC não são importados. Se for preenchido posteriormente, o modelo de referência será atualizado com as alterações.

      • Unidades de comprimento do Inventor

        Especifique as Unidades do documento a serem usadas para a importação. Os tipos de unidades são: Da origem, polegada, pé, centímetro, milímetro, metro, mícron.

      • Resumo da importação

        • As opções feitas nas seções da caixa de diálogo são exibidas como ícones no resumo.

        Por exemplo: o resumo a seguir reporta as opções selecionadas para a importação ativa como: 1) convertida, 2) como uma montagem com componentes, 3) com parâmetros IFC, 4) que são marcadas para exportação e exibidas como iProperties personalizadas. Se a importação for malha, é exibido um ícone adicional.



        • Após o carregamento do modelo, Elementos incluídos exibirá o número de elementos que serão importados como peças do Inventor.

   2. Guia Classes

      A guia Classes permite usar as classificações IFC para gerenciar o que é incluído ou excluído da importação.

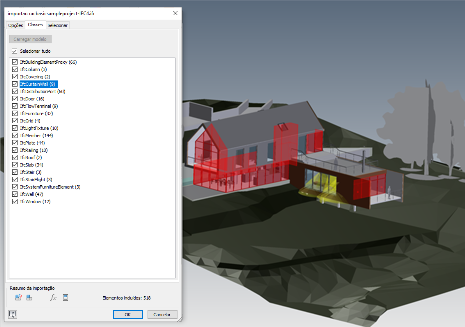

      Clique em Carregar modelo para visualizar o modelo na tela (área de desenho). É exibida uma lista de classes IFC classificadas em ordem alfabética a serem importadas.

      Todas as classes são selecionadas por padrão. Desmarcar uma classe exclui todos os elementos daquela classe da importação. A contagem de elementos é atualizada quando você desmarca as classes.



      Dica: Use essa opção para remover todos os elementos em classes desnecessárias.

   3. Guia Selecionar

      A opção Carregar modelo também está disponível aqui. Os elementos são exibidos hierarquicamente com um ícone Incluir indicando que os elementos estão incluídos na importação. Clicar em um ícone altera o estado de Incluir para Excluir . Todos os elementos contidos na montagem, na pasta ou no elemento são excluídos da importação. Isso permite importar somente os elementos que você deseja em qualquer classe. Clique no ícone novamente para reverter a exclusão.

      Dica: A combinação dos recursos das guias Classes e Selecionar permite criar a importação exata necessária ao seu projeto. As classes são boas para remoção em massa de geometria que é desnecessária e a guia Selecionar ajuda a ajustar o resultado da importação.

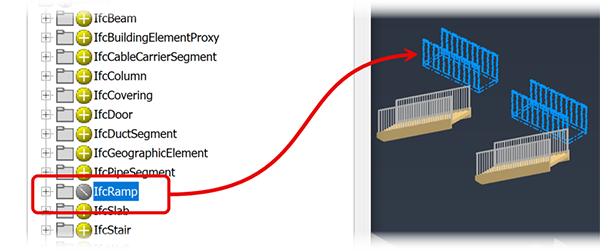

      O exemplo a seguir mostra um conjunto de rampas sendo excluídas.



4. Clique em OK. O arquivo é importado como uma submontagem. É possível inserir uma ou mais instâncias do modelo na montagem do Inventor.

   Observação: Se ocorrer um erro com a importação, o registro de conversão será exibido explicando o problema encontrado.

Propriedades de AEC

Essas propriedades IFC serão importadas como propriedades de AEC, se você selecionar a opção Como parâmetros. As propriedades:

• São somente leitura

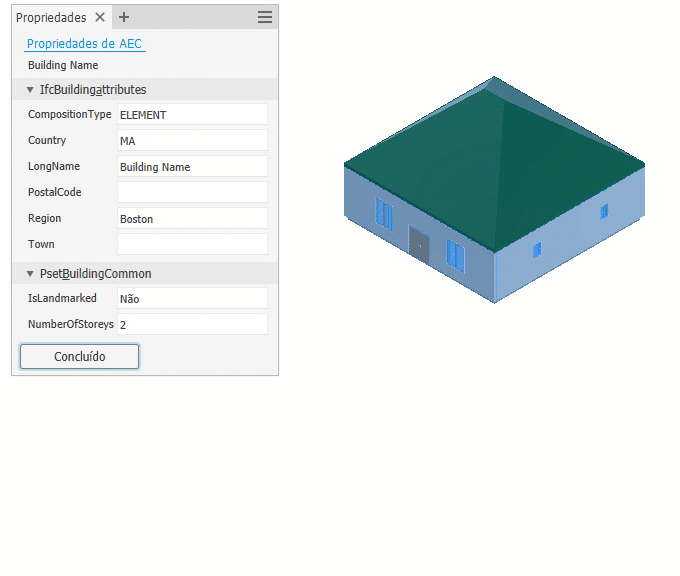

• Visualizadas usando o painel Propriedades de AEC.
• Os valores podem ser copiados e colados onde necessário.
• Que usam o mesmo nome que as propriedades do Inventor, têm um prefixo "IFC_" para esclarecer qual é a propriedade de IFC.
• Atualize com as alterações no arquivo IFC. As alterações são feitas no aplicativo de criação IFC.

Para acessar as propriedades de AEC, faça o seguinte:

1. Em Montagens, vá para a guia Inspecionar e selecione Propriedades de AEC no painel Propriedades.
2. No navegador do modelo, expanda o nó do modelo importado para localizar o elemento cujas propriedades você deseja ver ou use a pesquisa do navegador.
3. Clique com o botão direito do mouse no nó do navegador e, na extremidade inferior do menu de contexto, clique em Propriedades de AEC.
4. Como alternativa, defina as opções de seleção para Selecionar prioridade da peça e, na tela, selecione uma peça.

Atualização de modelos de referência

A notificação de atualização (um raio junto ao nó do navegador) é exibida quando:

• os dados IFC de origem são modificados
• os componentes do Inventor utilizados na montagem são modificados

Quando o raio aparecer, clique no comando Atualização local para aplicar todas as alterações pendentes, o que inclui os dados IFC e os componentes do Inventor. As atualizações podem afetar dependências, como restrições e peças adaptativas.

Edição da importação do modelo de referência

A qualquer momento após a importação ser concluída, é possível editar a importação.

No Navegador de modelo, clique com o botão direito do mouse no nó do modelo IFC e selecione a ação a ser executada, use:

• Editar importação para exibir o painel Importar e modificar as opções, acessar as guias Classes ou Seleção e alterar o conteúdo selecionado.
• Suprimir vínculo para suspender as atualizações do modelo de origem. Para retomar as atualizações, clique com o botão direito do mouse no nó do navegador de importação e clique em Anular supressão de vínculo.
• Interromper vínculo para finalizar o vínculo com o modelo de origem. Os arquivos internos são salvos como arquivos externos, fazendo com que a importação seja a mesma que se você tivesse usado a opção Converter. O modelo não está mais vinculado à origem e as atualizações da origem não ocorrem mais.
