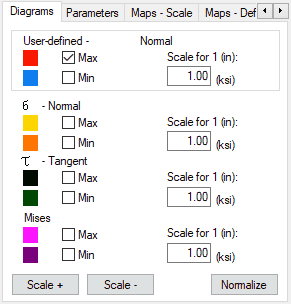

Na guia Diagramas da caixa de diálogo Análise de tensão – Estrutura, é possível selecionar um conjunto de tensões que serão exibidas como diagramas na estrutura.
Use os botões na parte inferior da caixa de diálogo para modificar a escala:
- Escala + – diminui o número de unidades por 1 cm do diagrama de uma quantidade selecionada.
- Escala - – aumenta o número de unidades por 1 cm do diagrama de uma quantidade selecionada.
- Normalizar – apresenta os diagramas de uma quantidade selecionada com a escala ajustada para o valor máximo e mínimo de uma quantidade selecionada.
