Parafusos das placas de mesa

Utilize o painel de Parafusos da placa da mesa para especificar os parâmetros de parafusos que se conectam com as mesas da barra.

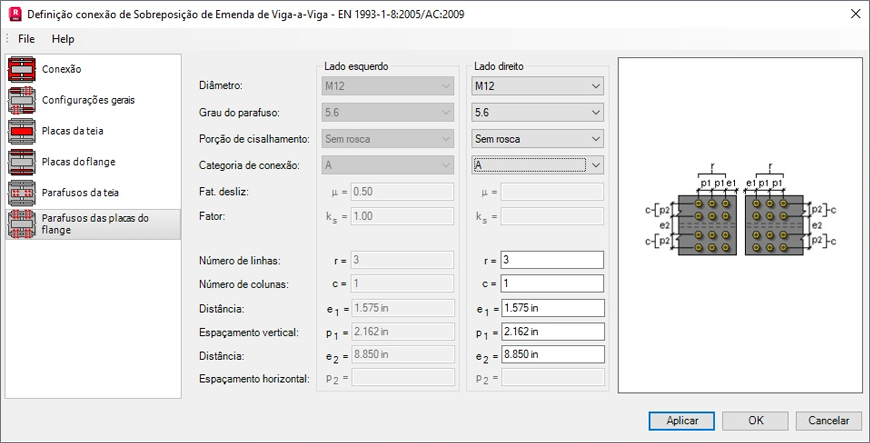

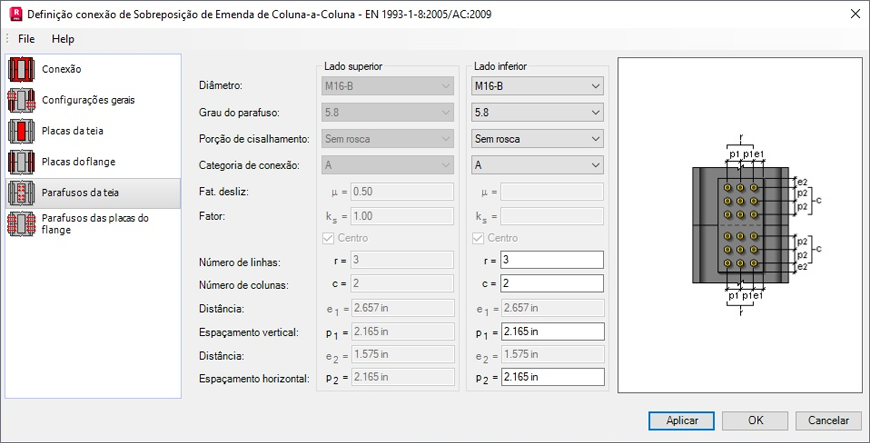

Caixa de diálogo Elementos

Nota: Se a conexão não for simétrica, os parafusos da placa da mesa são divididos em dois painéis:

Parafusos da placa superior e Parafusos da placa inferior para conexões de sobreposição de emenda de Viga-para-Viga.
Parafusos da placa direita e Parafusos da placa esquerda para conexões de sobreposição de emenda de Coluna-para-Coluna

Diâmetro: Selecione um diâmetro para os parafusos.
Grau do parafuso: Selecione um eixo para o parafuso.
Parte do cisalhamento: Especifique se a parte de cisalhamento do parafuso é rosqueado ou não rosqueado.
Categoria de conexão: Especifique a categoria de conexão.
Fator de deslizamento/Fator: Para os parafusos da categoria B e C, especifique o fator de deslizamento e o fator k_s
Número de linhas: Especifique o número de linhas de parafusos que você deseja criar.
Nota: As linhas são identificada com a letra "D" no painel de visualização.
Número de colunas: Especifique o número de colunas de parafusos que você deseja criar.
Nota: As colunas são identificadas pela letra "C" no painel de visualização.
Distância e1: Especifique a distância entre o parafuso e a aresta externa da barra de conectada.
Nota: Esta distância é identificada pelo o valor "e1" no painel de visualização.
Espaçamento vertical: Insira o espaçamento vertical entre os parafusos.
Nota: Este valor é identificado por "p1" no painel de visualização.
Distância e2: Especifique a distância entre os conjuntos de colunas de parafusos.
Nota: Esta distância é identificada pelo o valor "e2" no painel de visualização.
Espaçamento horizontal: Insira o espaçamento horizontal entre os parafusos.
Nota: Este valor é identificado por "p2" no painel de visualização.
