Orientação do sistema local

Com essa opção, é possível determinar a orientação de elementos finitos planos no espaço (alteração do sentido do eixo Z local). Após definir um painel, também é possível definir o sentido da normal em relação ao painel (sentido do eixo Z do sistema de coordenadas local). Acesse a opção:

• clicando no menu Geometria > Propriedades > Direção do painel local.
• clicando em na barra de ferramentas.

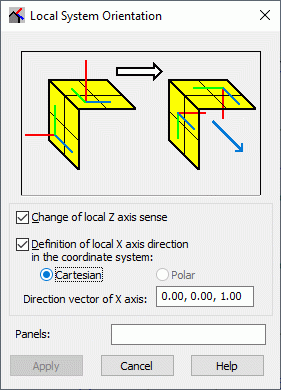

Após a opção ser selecionada, a caixa de diálogo Orientação do sistema local será exibida.

Nota: Essa opção está disponível somente para placas e cascas.

É possível determinar a direção do eixo x local atribuído a um painel. O sistema Cartesiano ou Polar pode ser atribuído a cada um dos painéis.

Ao selecionar as opções Cartesiano e Definição da direção do eixo X local, também é possível especificar o vetor de direção do eixo X. Você especifica as coordenadas do vetor que definem a direção e o sentido do eixo X local de um painel (por exemplo, o vetor (0 , 0 , 1) pode ser um vetor de direção). A imagem a seguir exibe o vetor de direção do eixo X para várias paredes. Os separadores na definição de vetor são os separadores especificados no sistema Microsoft^® Windows (é possível usar espaços em vez de separadores).

Ao selecionar as opções Sistema polar e Definição da direção do eixo X local, é possível especificar o ponto de origem do sistema de coordenadas.

As cargas planas que atuam em painéis podem ser definidas no sistema de coordenadas local de um painel.

Nota: Os resultados dos cálculos são apresentados no sistema de coordenadas local de um elemento. Na caixa de diálogo Seleção de direção, é possível selecionar uma direção do sistema de coordenadas para resultados de tabelas ou gráficos. A caixa de diálogo abre ao clicar no botão Direção, na guia Detalhado da caixa de diálogo Mapas ou Cortes do painel. Para usar um sistema definido na caixa de diálogo Orientação do sistema local, selecione Automático, na caixa de diálogo Seleção de direção.

É possível aproveitar a definição do sistema local para cada um dos painéis incluídos em uma estrutura. Pode haver uma direção diferente em cada um dos painéis, o que é conveniente ao trabalhar com estruturas 3D.

Para alterar o sentido da normal (sentido do eixo Z do sistema de coordenadas local) de um painel, abra a caixa de diálogo Orientação do sistema local e adote um dos seguintes procedimentos:

• Selecione a opção Alteração do sentido do eixo Z local.
• Especifique o painel para o qual o sistema de coordenadas local deve ser alterado.
• Clique em Aplicar.

ou

• Posicione o cursor no campo Painéis.
• Selecione os painéis para os quais o sentido da normal deve ser alterado (os números dos painéis são exibidos no campo Painéis).
• Selecione a opção Alteração do sentido do eixo Z local.
• Clique em Aplicar.
