Utilize o painel Conexão para selecionar e definir o tipo de placas conectadas que você deseja usar.
Caixa de diálogo Elementos
- Número
- Mantenha o número padrão atribuído para a conexão, ou insira um novo.
- Nome
- Insira um novo nome para a conexão de sobreposição de emenda.
- Conexão simétrica
- Defina a conexão como simétricas na vertical.
-
Nota: O lado direito da conexão é utilizado como o lado de referência da simetria. Se esta opção for selecionada, todos os parâmetros aplicados ao lado direito da conexão são copiados para o lado esquerdo da conexão.
- Placas conectadas
- Selecione um tipo de conexão no menu. Nota: Se você selecionar a opção Conexão simétrica, a lista de placas disponíveis no menu Conectar placas será restrita para os que são simétricos.
- Alinhar as arestas das barras superiores
- Alinha as arestas das barras superiores. Nota: Esta opção somente está disponível para as conexões de sobreposição de emenda de Viga-para-Viga.
- Distância entre as barras
- Especifique a distância S1 para as barras. Nota: Esta opção somente está disponível para as conexões de sobreposição de emenda de Viga-para-Viga.
- Corte
- Selecione um corte na lista. Nota: Se a conexão não faz parte de uma estrutura, você pode alterar seu perfil.
- Material
- Selecione um material na lista.
- Placas da alma
- Especifique se as placas da alma devem ser aparafusadas ou soldadas.
- Placas esquerdas/inferiores
- Especifique se as placas esquerdas/inferiores devem ser aparafusadas ou soldadas.
- Placas direitas/superiores
- Especifique se as placas direitas/superiores devem ser aparafusadas ou soldadas.

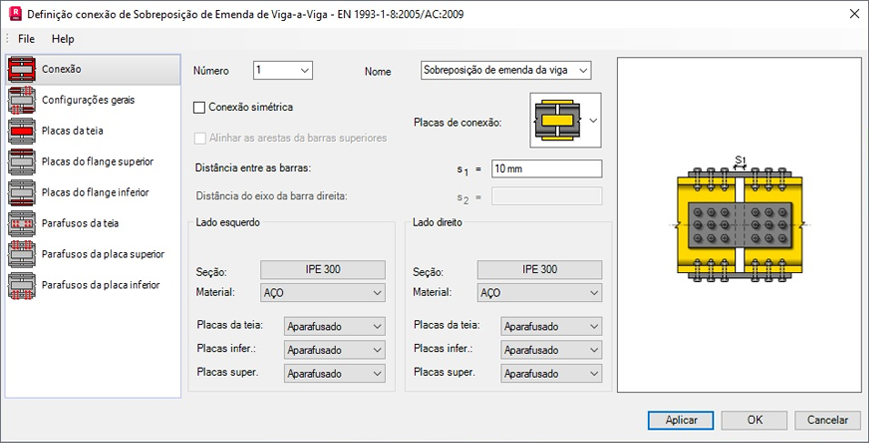

Conexão da sobreposição de emenda de Viga-para-Viga

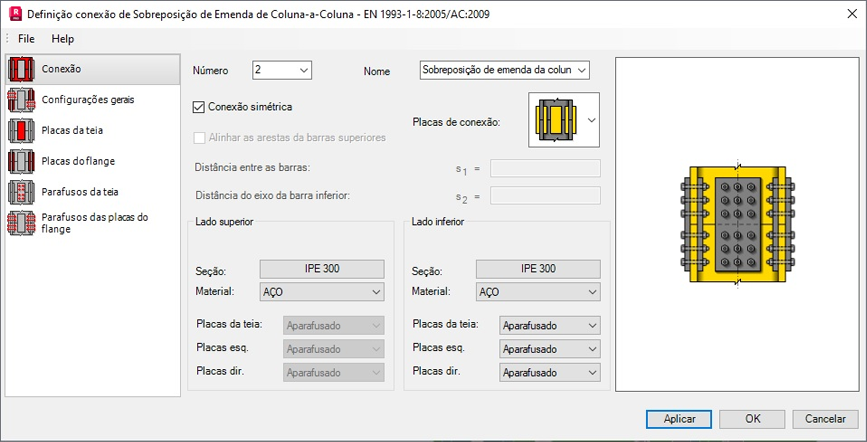

Conexão da sobreposição de emenda de Coluna-para-Coluna
