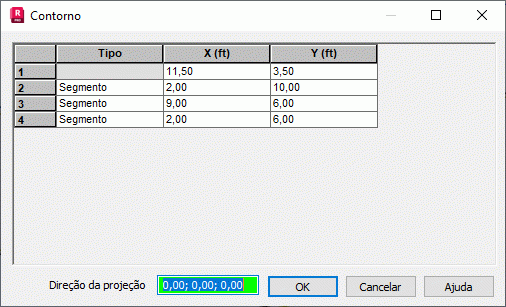

Abra a caixa de diálogo Contorno, que permite editar contornos que definem painéis e contornos aos quais uma carga plana é aplicada, clicando em
na caixa de diálogo Polilinha – Contorno. Todas as coordenadas e parâmetros de contorno são exibidos em formato tabular. Os parâmetros na tabela são os parâmetros de um contorno que está atualmente ativo na caixa de diálogo Polilinha – Contorno.
Também é possível abrir a caixa de diálogo Contorno em uma tabela de carga, ao definir os seguintes tipos de carga:
- Carga plana uniforme em um contorno
- Carga plana definida por três pontos em um contorno
Uma polilinha ou um contorno consiste em muitos segmentos e arcos.
Os parâmetros de segmento incluem:
- Coordenadas dos pontos inicial e final de um segmento
- Se necessário, a concordância de uma conexão com o próximo segmento (quando Concordância é selecionado).
Os parâmetros do arco incluem:
- As coordenadas dos pontos que definem um arco.
- A forma de dividir um arco em segmentos de linha reta que aproximam o arco.
As seguintes informações de contorno estão disponíveis na tabela:
- O número de partes do contorno.
- Tipo – Determina o tipo da próxima peça; uma definição de contorno ou polilinha pode incluir os seguintes tipos de peça:
- Segmento: um segmento definido especificando as coordenadas X, Y e Z para os pontos inicial e final de um segmento.
- Arco: um arco com base em três pontos. Os pontos inicial e final de um arco são determinados especificando as coordenadas X, Y e Z; o ponto central de um arco é definido especificando as coordenadas XR, YR e ZR.
- X, Y, Z – Coordenadas dos pontos consecutivos para segmentos ou para o início e o fim de um arco.
- XR, YR, ZR – Coordenadas de pontos que determinam o ponto central em uma definição de arco. Se a peça for um segmento, essas células da tabela não estarão disponíveis.
- Concordância – Raio de uma concordância entre segmentos de contorno consecutivos.
- Discretização de arco – Como a concordância ou o arco é dividido:
- Número fixo – O segmento de um arco ou uma concordância é dividido em tantas peças de linha reta como especificado pelo número de arestas.
- Ângulo completo – Um ângulo completo (360 graus), isto é, um círculo é dividido pelo número especificado de arestas e a peça resultante da divisão do ângulo completo é usada para dividir um segmento de arco em partes de linha reta.
- Número de divisão – O número de segmentos nos quais um arco ou concordância é dividido em discretização por segmentos.
- As coordenadas Z e ZR não estão disponíveis para os seguintes tipos de estrutura: placa e grelha.
- As coordenadas Y e YR não estão disponíveis para os seguintes tipos de estrutura: Estrutura 2D, Treliça 2D, Estruturas de tensão de plano, Estruturas de deformação de plano e estruturas axissimétricas.
Clicar com o botão direito do mouse dentro da tabela da caixa de diálogo Contorno exibe um menu de atalho. Ele apresenta diversas opções para editar parâmetros de contorno e gerenciar as informações que são exibidas.
Os seguintes estão disponíveis no menu de atalho:
- Ferramentas de edição padrão (Recortar, Copiar, Colar).
- Preencher especial tem recursos de edição avançada que editam o conteúdo de uma coluna, como em outras tabelas do Robot. Está disponível quando você seleciona uma coluna ou parte dela. As linhas são selecionadas com a tecla Ctrl pressionada.
- Inserir insere linhas. O tipo padrão de linhas inseridas é segmento.
- Excluir exclui linhas.
- A opção Colunas de tabela abre a caixa de diálogo Colunas.
