Polilinha – contorno

Abra a caixa de diálogo Polilinha – contorno, que define vários tipos de linha (quebrada ou de contorno), usando um dos métodos:

Essa caixa de diálogo está disponível para os tipos de estrutura: placa e casca.

Essa caixa de diálogo apresenta quatro partes:

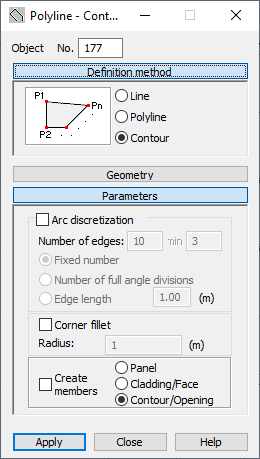

Quando a caixa de diálogo Contorno da polilinha estiver totalmente aberta, clicar em um dos três botões: Método de definição, Geometria ou Parâmetros minimiza a parte correspondente da caixa de diálogo para que ela exiba somente as opções usadas em um determinado momento. Quando a janela está minimizada, clicar em um dos botões estende a caixa de diálogo:

Método de definição

As opções para definir a linha são encontradas no campo Método de definição da caixa de diálogo. Os diagramas a seguir mostram os diferentes métodos para definir uma linha:

A linha é definida usando dois pontos: início e fim da linha.

Linha quebrada (polilinha): a linha é definida ao especificar os pontos consecutivos da linha.

Contorno: a linha é definida especificando pontos consecutivos no contorno.

Geometry

Os campos para definir o objeto em Geometria dependem da opção selecionada em Método de definição. Se o campo Linha estiver selecionado, os campos para inserir as coordenadas dos pontos P1 e P2 (início e fim da linha) serão exibidos. Ao selecionar Polilinha ou Contorno, uma lista para definir os pontos consecutivos de um arco ou segmento será exibida. As opções Polilinha e Contorno são usadas ao definir a casca da placa ou estruturas volumétricas.

Quando os seguintes ícones são selecionados em Geometria:

Um segmento de um contorno ou de uma polilinha é definido.

Um arco é definido (início, meio e fim do arco).

Um arco é definido (início, fim e meio do arco).

Clicar em abre a caixa de diálogo Contorno.

Parâmetros

Em Parâmetros, há muitas opções.

  1. Discretização de arco tem opções para determinar os parâmetros de discretização para os arcos de contorno ou de polilinha.

    Quando a discretização de arco é selecionada, um arco é criado usando o método analítico. Também é possível definir parâmetros para dividir um arco:

    • Quando Número fixo é selecionado, o arco é dividido no número de elementos definidos no campo Arestas.
    • Quando Número de divisões de ângulo completo é selecionado, o número inserido no campo Arestas indicará o número de divisões de ângulo completo (360 graus) e Mín definirá o menor número de divisões de ângulo completo (a configuração padrão é 3). O arco é sempre dividido em segmentos de comprimento igual, o que significa que o número definido de divisões de ângulo completo pode não coincidir com o número de segmentos de comprimento igual. Quando isso acontece, o Robot corresponde automaticamente ao número de divisões de arco que permitem que o arco seja dividido em segmentos de comprimento igual.
    • Quando Comprimento da aresta é selecionado, o número especifica os comprimentos para os lados do polígono aproximando o arco (o polígono inscrito no arco).
  2. A opção Concordância de canto define uma polilinha ou contorno como segmentos. As conexões de dois segmentos consecutivos de uma polilinha ou contorno são arredondadas. É possível especificar um valor para o raio de concordância no campo Raio.
  3. Criar membros

    Quando a opção Criar membros está desmarcada, as opções: Painel, Revestimento/Face e Contorno/Abertura se tornam disponíveis:

    • Quando a opção Painel é selecionada para um contorno, por padrão, um número e as propriedades do painel são atribuídos (espessura, método de armadura, material) ao objeto.
    • Quando a opção Revestimento/Face é selecionada para um contorno, um número é atribuído ao objeto. O objeto é definido como uma face sem as propriedades atribuídas, como o tipo de armadura e espessura; no entanto, os parâmetros de revestimento podem ser especificados. É possível usar esse tipo de objeto das seguintes maneiras:
      • Ao criar uma estrutura volumétrica (sólida), ela pode constituir uma face de um objeto volumétrico.
      • Ao distribuir cargas planas em barras, o atributo de revestimento determina o método e a direção da distribuição de carga. Cargas arbitrárias (cargas planas, lineares e de ponto) podem ser aplicadas a uma cobertura, uma próxima distribuída em barras.
    • Quando a opção Contorno/Abertura é selecionada, o arco é somente um contorno e não é atribuído nem às propriedades de painel nem de revestimento. Quando esse tipo de contorno está dentro de um painel ou outro contorno, uma abertura é criada nele. Se um contorno for atribuído:
      • Espessura, o contorno será um painel.
      • Revestimento, o contorno será uma face.

É possível definir uma linha (polilinha ou contorno) das seguintes formas:
