Abra a caixa de diálogo Numeração, que permite definir números para nós, membros, painéis e objetos, através de um dos seguintes métodos:
- Clique no menu Geometria > Numeração.
- Clique em
.

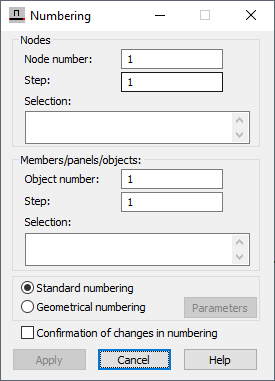

A caixa de diálogo é dividida em duas partes: Nós e Membros/Painéis/Objetos:
|
Campo Nós |
Campo Membros/Painéis/Objetos |
|---|---|
|
Número do nó – Especifica o novo número do primeiro nó. |
Número do objeto – Especifica o novo número para o primeiro membro, painel ou objeto. |
|
Etapa – Especifica o valor usado para a etapa ao numerar nós. |
Etapa – Especifica o valor da etapa para numerar membros, painéis ou objetos (como arcos, círculos etc.). |
|
Seleção – Lista de nós cujos números serão alterados. A numeração dos novos nós é definida por dois parâmetros: o número do primeiro nó e a etapa de numeração. |
Seleção – Lista de objetos (membros, painéis, arcos, entre outros) cujos números serão alterados. A numeração dos novos objetos é definida por dois parâmetros: o número do primeiro objeto e a etapa de numeração. |
O campo Membros/Painéis/Objetos permite alterar a numeração de membros, painéis ou objetos (arcos, círculos, polilinhas).
Existem duas maneiras de alterar a numeração dos elementos de uma estrutura:
- Numeração padrão – opção Padrão.
- Numeração geométrica – Clicar em Parâmetros abre a caixa de diálogo onde é possível especificar os parâmetros para a numeração geométrica.
Na parte inferior da caixa de diálogo, encontra-se a opção Confirmação de alterações na numeração. Quando essa opção está selecionada, uma alteração na numeração de membros, nós, painéis ou objetos será indicada por uma mensagem de aviso.
Para alterar a numeração de objetos em uma estrutura usando a numeração padrão:
- Especifique o número do nó inicial no campo Número do nó ou o número do membro, painel ou objeto no campo Número do objeto.
- Especifique a etapa de numeração.
- Selecione os nós, membros, painéis ou objetos cuja numeração será alterada.
- Selecione o tipo de numeração (padrão).
- Clique em Aplicar.
Para alterar a numeração de objetos em uma estrutura usando a numeração geométrica:
- Especifique o número do nó inicial no campo Número do nó ou o número do membro, painel ou objeto no campo Número do objeto.
- Selecione na estrutura o nó, os membros, os painéis ou os objetos cuja numeração será alterada.
- Selecione o tipo de numeração (geométrica) e especifique seus parâmetros (na caixa Numeração geométrica).
- Clique em Aplicar.
Se não ocorrer nenhum conflito de numeração (ou seja, o novo número não for atribuído a outro nó, membro, painel ou objeto), os números do nó, membro, painel ou objeto selecionados serão alterados.
