Numeração geométrica

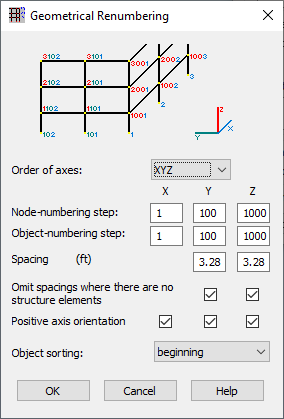

Essa opção especifica os parâmetros para a renumeração geométrica. Abra a caixa de diálogo Renumeração geométrica, clicando em Parâmetros na caixa de diálogo Numeração, após selecionar a opção Numeração geométrica.

Para executar a renumeração geométrica dos nós ou objetos em uma estrutura:

1. Na caixa de diálogo Numeração:

   1. Selecione os nós ou objetos cujos números você deseja alterar.

2. Na caixa de diálogo Renumeração geométrica:

   1. Especifique a ordem dos eixos do sistema de coordenadas global.

      Ao selecionar a ordem XYZ, significa que a numeração é alterada primeiro para o eixo do sistema de coordenadas global, depois para o eixo Y e, por fim, para o eixo Z.

   2. Especifique a etapa para a numeração dos nós para todos os eixos do sistema.
   3. Especifique a etapa para a numeração dos objetos para todos os eixos do sistema.
   4. Especifique o espaçamento, que é a distância ao longo da qual o Robot gera os números para os nós ou objetos que aumentam a numeração por uma etapa definida. Essa opção está relacionada com a opção Ocultar espaços onde não houver elementos de estrutura.

      Por exemplo, a distância entre dois níveis é de 9 m (a numeração no primeiro nível começa com 100) e o espaçamento é igual a 4 m; assim, presumindo que a etapa de numeração será 100, a numeração no próximo nível começará em 300 (com a opção Ocultar espaços onde não houver elementos de estrutura desmarcada).

   5. Decida se deseja ignorar os espaçamentos vazios (espaçamentos onde não existem elementos da estrutura).

      Se o espaçamento entre níveis sucessivos ou quadros for, por exemplo, 10 m e você definir o espaçamento como 4 m, com a opção Ocultar espaços onde não houver elementos de estrutura desmarcada, os quadros sucessivos serão numerados da forma especificada no campo da etapa de numeração dos nós ou objetos. Se a opção Ocultar espaços onde não houver elementos de estrutura estiver selecionada, a numeração aumenta a cada 4 metros do espaçamento definido.

   6. Decida se a nova numeração deve concordar com a direção dos eixos. Essa opção permite determinar a direção das alterações na numeração. Se as opções estiverem selecionadas, a numeração aumentará de acordo com a orientação do eixo relevante. Se as opções estiverem desmarcadas, a numeração aumentará na direção oposta à orientação do eixo relevante.
   7. Decida como a Classificação de objetos deve ser executada. Essa opção especifica um ponto que pertence a um objeto (o meio, início ou fim) que é usado para classificar.

Esses exemplos mostram como usar a caixa de diálogo Renumeração geométrica.
