Clicar no menu Ferramentas > Preferências do trabalho (conjuntos padrão de parâmetros de criação de malha localizados na guia Criação de malha) ou no menu Análise > Criação de malha > Opções de criação de malha permite selecionar métodos e parâmetros de criação de malha.

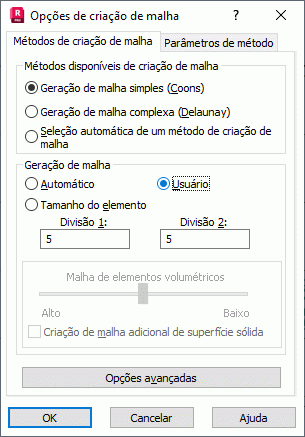

Guia Métodos de criação de malha
Na parte superior da caixa de diálogo, o campo Métodos de criação de malha permitidos especifica um método para gerar uma malha de elemento finito:
Geração de malha simples (método Coons)
Quando a geração de malha simples é selecionada, as seguintes opções são definidas por padrão:
- Métodos disponíveis de criação de malha: Coons – frequentemente e coeficiente de força: recomendado.
- Geração de malha: usuário, divisão 1 = 5 e divisão 2 = 5.
- Parâmetros do método Coons: triângulos e quadrados no contorno triangular e coeficiente de força: proposto.
- Elementos finitos: quadriláteros de 4 nós, coeficiente de força: recomendado.
Geração de malha complexa (método Delaunay)
Quando a geração de malha complexa é selecionada, as seguintes opções são definidas por padrão:
- Métodos disponíveis de criação de malha: Delaunay – frequentemente e coeficiente de força: recomendado.
- Geração de malha: usuário, divisão 1 = 5 e divisão 2 = 5.
- Elementos finitos: quadriláteros de 4 nós, coeficiente de força: recomendado.
- Parâmetros do método de atraso: Delaunay e emissores (padrão e usuário) são selecionados e a suavização é apagada.
Seleção automática de um método de criação de malha (configuração padrão)
Quando o modo de geração automática de malha é selecionado, as seguintes opções são definidas por padrão:
- Métodos disponíveis de criação de malha: Coons – frequentemente e coeficiente de força: recomendado.
- Geração de malha: usuário, divisão 1 = 5 e divisão 2 = 5.
- Parâmetros do método Coons: triângulos e quadrados no contorno triangular e coeficiente de força: proposto.
- Elementos finitos: quadriláteros de 4 nós, coeficiente de força: recomendado.
O campo Geração de malha define três tipos de criação de malha:
- Automático
- Usuário – Define dois parâmetros do método Coons: divisão1 e divisão2.
Um parâmetro de divisão do método Coons, que define o número de elementos criados na segunda aresta de contorno (entre o segundo e o terceiro vértices de contorno). A aresta do contorno é dividida automaticamente para que a divisão corresponda ao primeiro contorno de aresta.
Nota: Para contornos triangulares: a divisão da aresta entre o terceiro e o primeiro pico de contorno é a mesma que entre o segundo e o terceiro pico. Em seções quadrilaterais: a divisão entre o terceiro e o quarto contorno é a mesma que entre o primeiro e o segundo pico; e a divisão entre o quarto e o primeiro pico é a mesma que entre o segundo e o terceiro pico. - Tamanho do elemento – é possível definir uma cota para um elemento na malha do elemento finito a ser obtido após a malha ser gerada. Por exemplo, se a cota do elemento for 20 polegadas:
- A malha de elementos finitos plana (quadrilátero) gerará uma malha de elementos similares a um quadrado, cujo lado é 20 polegadas.
- A malha de elementos finitos plana (triângulo) gerará uma malha de elementos semelhante a um triângulo equilátero, cujo comprimento lateral é 20 polegadas.
- A malha de elementos finitos volumétricos gerará uma malha de elementos semelhante a um cubo, cujo lado é 20 polegadas.
Além disso, esse campo especifica o tipo de malha de elementos finitos volumétricos a ser gerada: de uma malha grossa a uma malha fina. Se você selecionar Criação de malha adicional de superfície sólida ao gerar uma malha de elementos finitos volumétricos, uma malha em uma superfície sólida (contorno) também será gerada. Observe que, ao usar essa opção, a malha do elemento volumétrico é mais fina.
Clicar em Opções avançadas na parte inferior da guia Métodos de criação de malha abre a caixa de diálogo Opções avançadas de criação de malha.
Guia Parâmetros de método
Após selecionar Geração de malha simples (Coons) ou Geração de malha complexa (Delaunay), outra guia, Parâmetros do método, é exibida na caixa de diálogo.
Para gerar uma malha simples usando o método Coons, selecione um dos seguintes tipos de divisão de painel na guia Parâmetros do método:
- Triângulos no contorno triangular
- Triângulos e quadrados no contorno triangular.
- Triângulos e trapezoides no contorno triangular.
- Quadrados no contorno retangular.
- Triângulos no contorno retangular.
Um desenho esquemático ilustra o tipo de divisão selecionado na parte inferior da caixa de diálogo.
Também é possível selecionar os parâmetros para geração de malha complexa usando o método de Delaunay na guia Parâmetros de método; Selecione um dos seguintes:
- Malha regular
- Refinamento (Delaunay + Kang) – Gera a malha próxima aos emissores de acordo com o método de Kang e fora desses contornos de acordo com o método de Delaunay.
- Suavização.
Emissores são nós especiais definidos em pontos de estrutura que requerem cálculos mais precisos, ou seja, uma malha de elementos finitos mais refinada. Estão disponíveis dois tipos de emissores:
- Padrão – Gerado automaticamente em pontos característicos de painéis: nos cantos dos painéis, nas aberturas próximas e nos nós de suporte. Você seleciona essas opções na caixa de diálogo Opções avançadas de malha.
- Usuário – Definido pelo usuário usando a caixa de diálogo Emissores.
O refinamento de uma malha de elementos finitos usando o método de Kang consiste em gerar uma onda que irradia do emissor em direção ao contorno. Os seguintes parâmetros de refinamento estão disponíveis no campo Emissores:
- H0: o comprimento da primeira onda.
- Q: a relação do próximo comprimento da onda (H n+1 ) com o comprimento da onda anterior (H n ).
Por exemplo, se você especificar os seguintes parâmetros: H0=1,0, Q = 1,2, H máx = 2,0, ondas dos seguintes comprimentos serão criadas: 1,0, 1,2, 1,44, 1,73, 2,07, 2,5; na parte restante do contorno a malha será gerada de acordo com o método de Delaunay.
