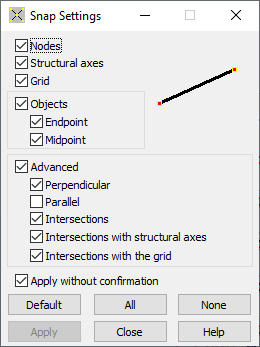

O movimento do cursor na tela depende do modo de movimento do cursor. É possível definir os parâmetros para o movimento do cursor na caixa de diálogo Configurações de snap. Abra essa caixa de diálogo usando um dos métodos:
- Clique no menu Ferramentas > Configurações de snap.
- Clique no ícone Configurações de snap na parte inferior esquerda da área de desenho.
A parte superior da caixa de diálogo apresenta três modos de movimento do cursor:
- Nós – Define o cursor do mouse para efetuar o snap somente para os nós já existentes na estrutura. Nesse modo, o cursor pode ser posicionado em objetos como polilinhas, contornos etc. No entanto, para fazer isso, você também deve especificar uma configuração de Objetos.
- Eixos da estrutura – Define o cursor do mouse para efetuar o snap somente para os nós na interseção entre eixos da estrutura definidos por um usuário. (Observação: Os eixos devem estar visíveis na área de desenho).
- Grade – Define o cursor do mouse para efetuar o snap somente para os nós em pontos de grade na área de desenho. (Observação: A grade deve estar visível na área de desenho). É possível modificar a unidade da grade (distância entre os pontos de interseção) usando a caixa de diálogo Definição da unidade da grade.
No meio da caixa de diálogo, as seguintes opções permitem especificar as configurações de snap para barras, linhas e polilinhas:
- Extremidade – O cursor efetua o snap nas extremidades de barras e segmentos de objeto. Desmarcar essa opção desativa a opção Ponto central. Você deve selecionar o Ponto final e a opção Ponto central para efetuar o snap do cursor ao ponto central.
- Ponto central – O cursor efetua o snap nos pontos centrais de barras e segmentos de objeto. Você deve selecionar o Ponto final e a opção Ponto central para efetuar o snap do cursor ao ponto central.
Essas são as opções avançadas de configuração de snap. Elas permitem posicionar o cursor em pontos de interseção e perpendiculares. Essa opção permite que o mouse siga linhas verticais e horizontais, bem como encontre suas interseções com barras ou eixos de estrutura. Os seguintes modos estão disponíveis:
- Perpendicular – Define uma linha perpendicular em um ponto inicial para barras e segmentos de objeto.
- Paralelo – Define uma linha paralela em um ponto inicial para barras e segmentos de objeto.
- Interseções – Define as interseções das barras com segmentos de objetos e as extremidades das mísulas.
- Interseções com eixos estruturais – Define as interseções com eixos de estrutura que são visíveis na área de desenho. Nota: Os eixos da estrutura devem ser exibidos.
- Interseções com a grade – Define interseções com a grade visível na área de desenho. Nota: A grade deve ser exibida.
A parte inferior da caixa de diálogo apresenta os seguintes botões:
- Padrão – Clicar nesse botão seleciona as configurações básicas de snap. As configurações básicas de snap incluem as seguintes opções: Nós, Eixos de estrutura, Grade, Objetos – ponto final e Avançado – interseções.
- Tudo – Clicar nesse botão seleciona todas as opções disponíveis na caixa de diálogo Configurações de snap.
- Nenhum – Clicar nesse botão não seleciona nenhuma das opções na caixa de diálogo Configurações de snap.
