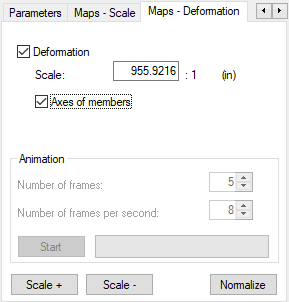

Na guia Mapas – Deformação da caixa de diálogo Análise de tensão – Estrutura, é possível especificar a escala de deformação para os cálculos de tensão.
Especifique os parâmetros de deformação:
- Deformação – selecione essa opção para gerar mapas de tensão para uma estrutura deformada.
- A escala da deformação da estrutura apresentada é calculada automaticamente.
- Linhas de centro – se você selecionar essa opção, depois que o software gerar os mapas de tensão para as barras de estrutura, serão exibidas linhas de centro (eixos) de barras de estrutura não deformadas.
Após a vista 3D ser gerada, especifique os parâmetros da animação:
- Número de quadros
- Número de quadros por segundo
Quando você clica em Iniciar, o software executa a animação com base nos parâmetros especificados. Enquanto a animação é apresentada na tela, use os controles para parar, retomar ou retroceder a animação. É possível salvar a animação gerada como um arquivo AVI ou abrir e reproduzir um arquivo AVI no qual uma animação gerada anteriormente foi salva.
