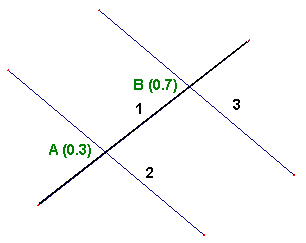

A imagem a seguir mostra a operação de recorte do membro número 1 com os membros número 2 e 3. O ponto A indica o ponto de corte entre os membros número 1 e 2 (o valor 0,3 indica uma coordenada relativa do ponto de corte do membro ao longo do membro número 1) e o ponto B indica o ponto de corte entre os membros número 1 e 3 (o valor 0,7 indica uma coordenada relativa do ponto de corte do membro ao longo do membro número 1).
Na caixa de diálogo Recortar, os seguintes parâmetros são especificados:
- Campo Recortar objeto no membro/objeto – membro número 1
- Campo Recortar seleção de objetos: membros número 2 e 3.
A parte do membro número 1 a ser recortada depende da seleção da coordenada de ponto na parte recortada do membro.
Exemplo 1

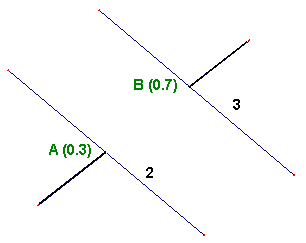

No campo Coordenada relativa da parte do objeto recortado, é inserido o valor 0,1 do intervalo (0 – 0,3). O resultado da operação de recorte é mostrado a seguir:
Exemplo 2

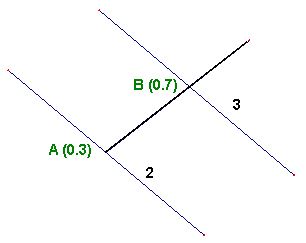

No campo Coordenada relativa da parte do objeto recortado, é inserido o valor 0,5 do intervalo (0,3 – 0,7). O resultado da operação de recorte é mostrado a seguir:
Exemplo 3

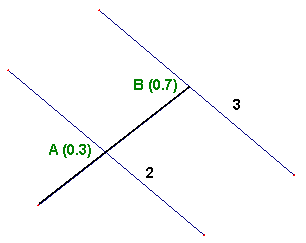

No campo Coordenada relativa da parte do objeto recortado, é inserido o valor 0,9 do intervalo (0,7 – 1,0). O resultado da operação de recorte é mostrado a seguir:
