Essa opção recorta as partes selecionadas de membros/objetos. Essa opção está disponível através de um dos seguintes métodos:
- Clique no menu Editar > Recortar.
- Clique em
.
O recorte baseia-se na indicação da parte a ser recortada de um membro/objeto selecionado. A parte de recorte está localizada entre os membros/objetos que definem as arestas de recorte. As arestas de recorte podem ser membros ou objetos (arcos, círculos, polilinhas etc.).

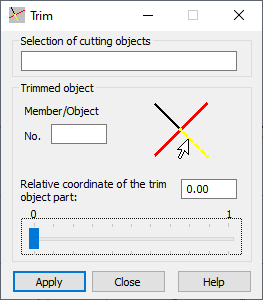

A caixa de diálogo apresenta as seguintes seções:
- O campo Seleção de objetos corte especifica o número de objetos de corte. A posição desses objetos define as partes dos membros ou objetos que podem ser recortados.
- O campo Membro/Objeto especifica o número do membro ou objeto cuja parte deve ser recortada.
- O campo Coordenada relativa da parte do objeto cortado especifica as coordenadas da parte do objeto localizado entre os objetos de recorte a serem recortados. A indicação dessa parte pode ser executada graficamente na área de desenho ou usando um controle deslizante.
Para recortar o membro ou o recorte de objeto:
- Selecione os membros ou objetos que definem as arestas de recorte.
- Selecione o membro ou objeto com a parte a ser recortada.
- Indique a parte do objeto ou membro de recorte que deve ser recortada (defina a coordenada ou indique na tela).
